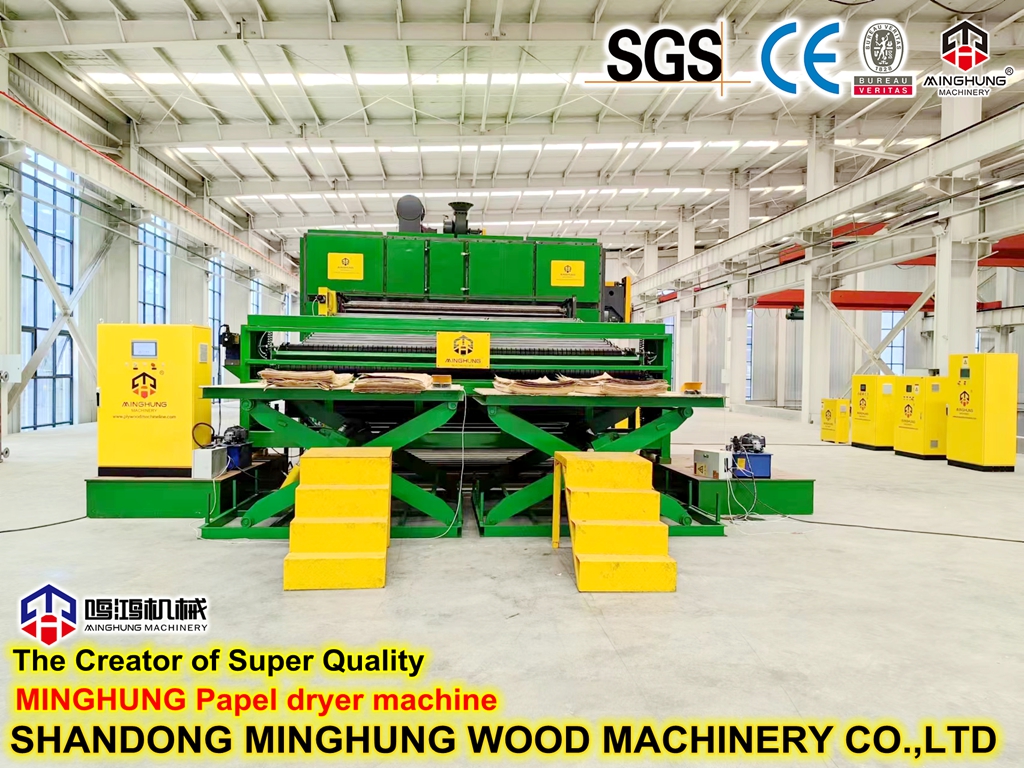

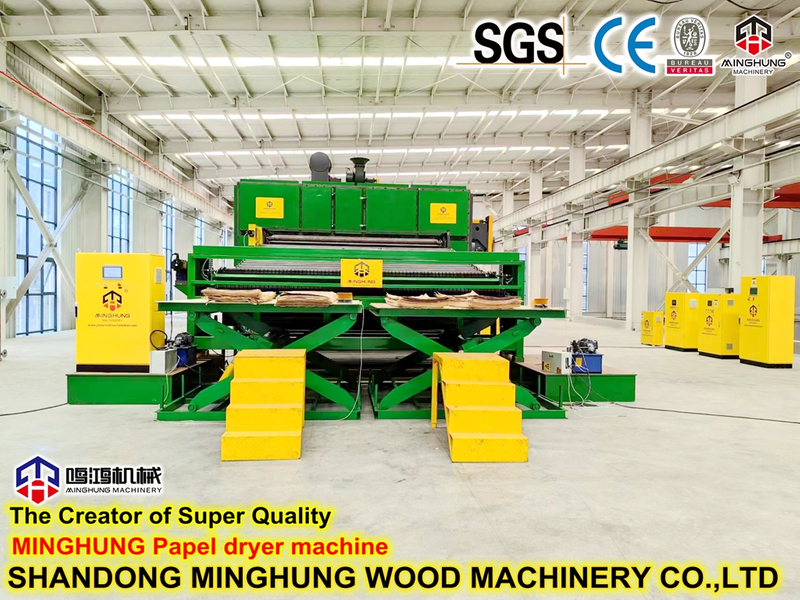

1. Estrutura principal e caixa isolada
Estrutura da estrutura: Estrutura modular soldada a partir de tubos de aço retangulares chineses padrão GB/Q235B. O comprimento típico do módulo é de 3 metros/seção.
Painéis Isolados: Chapas de aço coloridas de dupla camada preenchidas com lã de rocha com 150mm de espessura (resistência à temperatura ≥350°C), coeficiente de isolamento K≤0,45 W/m²·K.
Portas de acesso: Cada seção é equipada com janelas de inspeção seladas e portas de acesso de abertura rápida, com vedações de silicone resistentes a altas temperaturas.
Estrutura de conexão: Flanges padrão e juntas de alta temperatura entre os módulos garantem a estanqueidade.
2. Sistema de transporte de correia de malha
Unidade de acionamento: Motor redutor de velocidade com engrenagem cicloidal/helicoidal com inversor de frequência (VFD) para ajuste de velocidade contínua (0,5-5 m/min).
Rolos transportadores: tubo de aço sem costura de Φ89mm, superfície galvanizada, espaçados de 300-400mm, com rolamentos autolubrificantes em ambas as extremidades.
Dispositivo de tensionamento: Tensionamento automático tipo parafuso ou gravidade na extremidade traseira, tensão ajustável.
Sistema de Alinhamento de Borda: Dispositivo de alinhamento automático pneumático ou elétrico, corrige o desalinhamento quando desvio >30mm.
Rodas-guia: Rodas-guia de nylon instaladas em ambos os lados da esteira evitam o deslocamento lateral.
3. Sistema de Circulação de Ar Quente (Unidade de Secagem Central)
Unidade de alimentação H
Ventiladores de Circulação
Sistema de distribuição de ar
Duto de ar de retorno
4. Exaustão de umidade e sistema de ar fresco
Ventilador de exaustão: Ventilador centrífugo de alta pressão, o volume de ar de exaustão é de 10-25% do volume total de ar de circulação.
Amortecedor de exaustão: Amortecedor modulante elétrico/pneumático, ajusta automaticamente a abertura com base no sinal do sensor de umidade.
Entrada de Ar Fresco: Equipada com telas filtrantes (filtros primários laváveis) e serpentinas de pré-aquecimento opcionais.
Unidade de recuperação de calor (opcional): O trocador de calor de placas/tubo de calor pode recuperar de 15 a 25% do calor do ar de exaustão.
Configuração de material estrutural
Componente | Material do modelo padrão | Material atualizado opcional |
Quadro principal | Tubo retangular Q235B | Estrutura de aço inoxidável 304 |
Painéis Isolados | Cor Aço + Lã de Rocha | Painel de aço inoxidável |
Cinto de malha | SUS304 de aço inoxidável | SUS316L / Correia de Aço Galvanizado |
Permutador de calor | Tubo de Aço + Aletas de Alumínio | Tubo de aço inoxidável + aletas |
Parede interna do duto de ar | Chapa de aço galvanizada | Chapa de aço inoxidável / alumínio |
Rolos transportadores | Tubo de aço galvanizado | Tubo de aço inoxidável |
1. Carregamento: As lâminas de corte rotativo são colocadas planas (manualmente ou automaticamente) na esteira de malha móvel.
2. Pré-aquecimento: O aquecimento suave a 40-60°C evita o endurecimento superficial do folheado.
3. Secagem principal: Aquecimento gradiente em 3-5 zonas de temperatura (70-120°C) com ar quente por convecção forçada penetrando no folheado.
4. Condicionamento de umidade: O spray mínimo de vapor alivia o estresse de secagem e reduz a deformação.
5. Resfriamento e configuração: O resfriamento natural a 40-50°C estabiliza as dimensões do folheado.
6. Descarga e coleta: A folha seca com teor de umidade reduzido para 8-12% é empilhada ou alimentada diretamente no próximo processo.
Principais parâmetros técnicos
Parâmetro | Economia | Aprimorado |
Largura efetiva da correia | 1600 milímetros | 2.200 milímetros |
Comprimento da seção de secagem | 15 metros (5 seções x 3m) | 24 metros (8 seções x 3m) |
Temperatura operacional | Ambiente - 120°C | Ambiente - 140°C |
Tipo de fonte de calor | Vapor (0,4-0,8 MPa) | Vapor / Óleo Térmico (Opcional) |
Faixa de espessura do folheado | 0,5 - 3,0 mm | 0,3 - 4,0 mm |
Capacidade de produção | 8-12 m³/turno (MC 60%→10%) | 15-22 m³/turno |
Energia instalada | 45-55 kW | 75-90 kW |
Sistema de controle | PLC + HMI, controle básico de temperatura | PLC + HMI, controle PID multizona, registro de dados |
Nós somos Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China fábrica e fabricante de conjuntos completos de máquinas para madeira compensada e máquinas para folheados. Com muitos anos de experiência em produção, tecnologia de produção avançada, trabalhadores experientes e engenheiros profissionais, podemos oferecer-lhe máquinas adequadas, boas e fortes para você.
Escolher nosso modelo padrão de entrega rápida significa obter uma vantagem abrangente em termos de tempo, eficiência e custo – não apenas adquirir um equipamento.
