 Descrição do produto

O empilhador a vácuo de compensado de alto poder de sucção é uma solução automatizada desenvolvida para empilhar compensados ​​de grande formato e alta densidade. Sua principal vantagem reside no sistema de vácuo de “alto poder de sucção” – uma combinação de bombas de vácuo multiestágio de alto fluxo e um tanque de armazenamento, emparelhado com um conjunto de ventosas agrupadas biomimeticamente projetadas. Mesmo quando a superfície do painel apresenta leve poeira ou irregularidade, o sistema fornece força de adsorção confiável, evitando que os painéis escorreguem ou se desloquem.

|

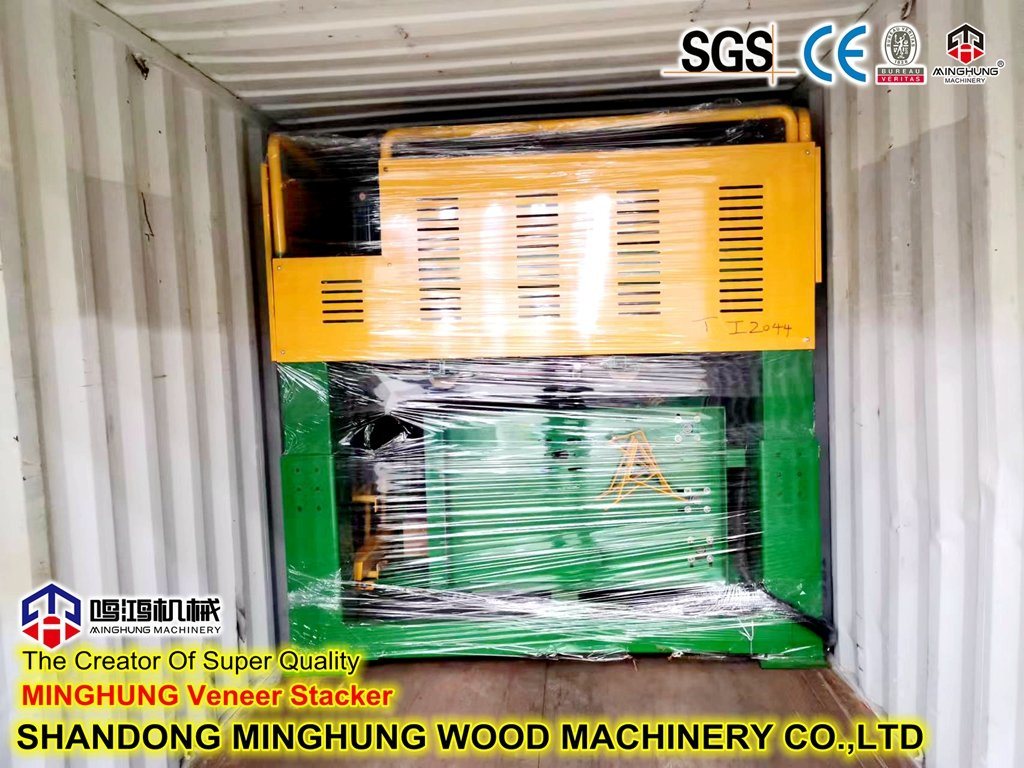

 Embalagem de produtos

|

 Principais recursos

1. Capacidade de adsorção super forte: Força máxima de sucção de até 800kg (ventosas combinadas). Capaz de pegar uma ou várias placas finas por vez, acomodando espessuras de 2 mm a 40 mm.

2. Empilhamento sem danos: As ventosas são feitas de borracha resistente ao desgaste e que não deixa marcas, com superfícies de contato macias. Sem reentrâncias ou arranhões durante o empilhamento, garantindo uma qualidade de superfície acabada premium.

3. Sistema de controle inteligente: PLC Siemens/Mitsubishi com tela sensível ao toque de 7 polegadas. Vários modos de empilhamento podem ser predefinidos (por exemplo, pilha giratória de camada ímpar, pilha alinhada, pilha escalonada) e recuperados com um botão.

4. Adaptação de tamanho flexível: Os grupos de braços de sucção podem ser ajustados eletricamente ou manualmente em largura para caber em larguras de painel de 1220 mm a 2500 mm e comprimentos de 2440 mm a 5000 mm.

5. Operação estável em alta velocidade: Os mecanismos de elevação e deslocamento usam servo motores + trilhos de guia linear. O ciclo de empilhamento pode atingir de 8 a 10 folhas por minuto.

6. Proteção de segurança abrangente: Equipado com radar anticolisão a laser, monitoramento de pressão de vácuo em tempo real, botão de parada de emergência e alarme de sobrecarga; Compatível com CE.

|

 Princípio de funcionamento

O compensado da linha de produção chega à estação de empilhamento por meio de uma mesa transportadora de rolos. Um interruptor fotoelétrico detecta a chegada do painel e, em seguida, a estrutura de elevação do empilhador a vácuo desce, colocando as ventosas em contato com a superfície do painel e criando vácuo. Uma vez atingido o valor predefinido de pressão negativa, a estrutura de elevação sobe, o mecanismo de deslocamento move o painel sobre o palete de empilhamento, o vácuo é liberado e o painel cai – completando um ciclo de empilhamento. A ação se repete até que a altura predefinida da pilha seja atingida, o que aciona automaticamente uma troca de palete ou descarregamento.

|

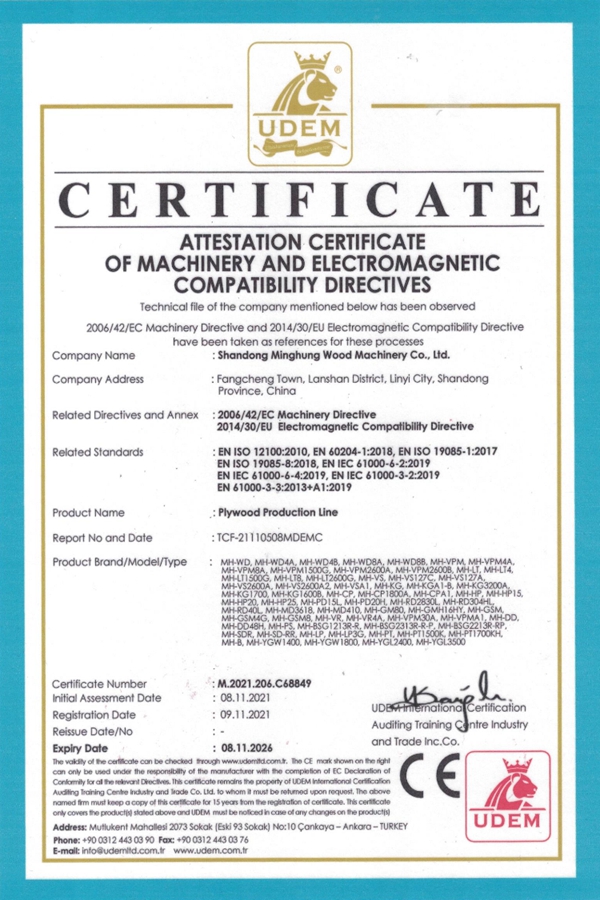

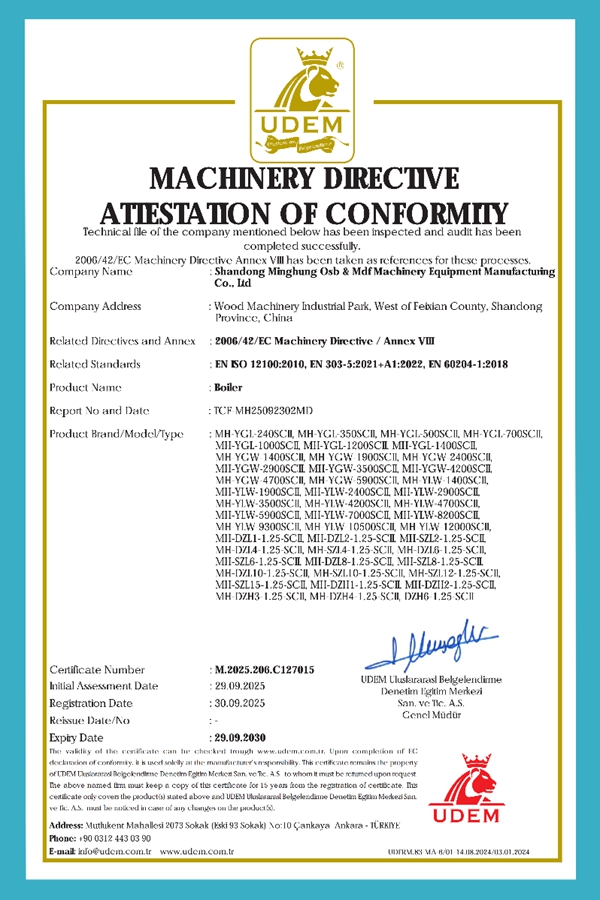

 Certificações

|

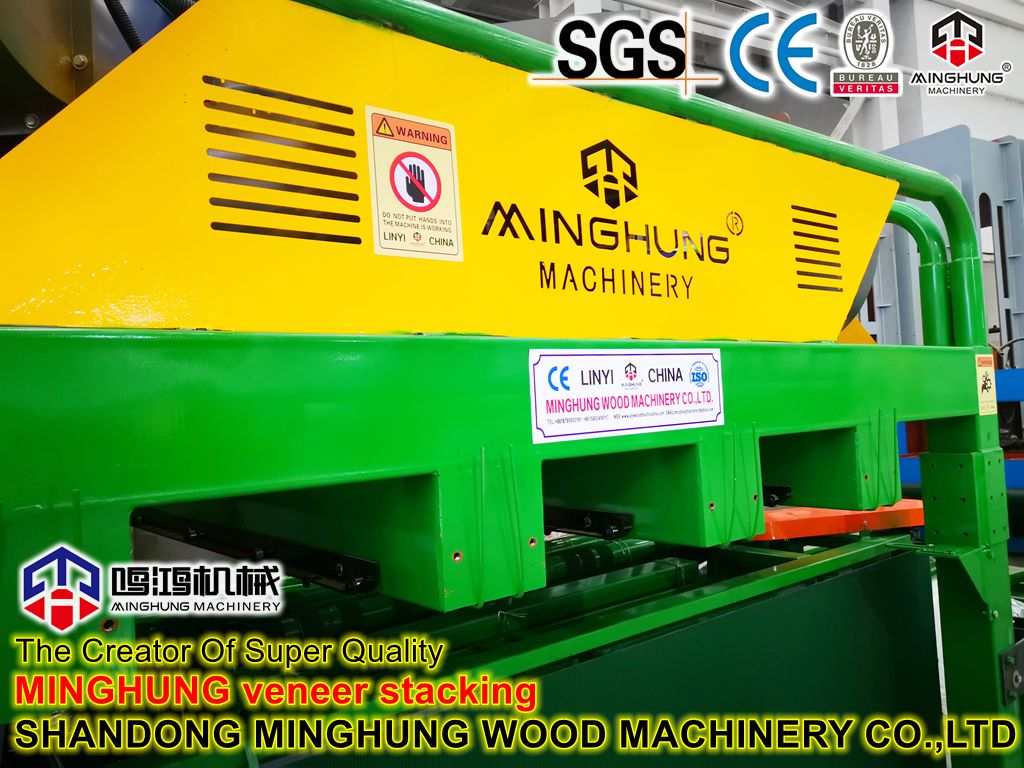

 Principais componentes do empilhador

|

 Aplicações

Empilhamento automático após prensagem a quente de compensado

Paletização de produto acabado em linhas de lixamento

Empilhamento e transferência após corte do painel

Empilhamento de material base para pisos projetados

Vantagens

Comparado às garras mecânicas tradicionais ou ao empilhamento manual, o método de vácuo de alta sucção elimina completamente os danos superficiais dos painéis e oferece melhor adaptabilidade a placas empenadas. A máquina apresenta estrutura compacta, poucos pontos de manutenção, filtros de vácuo facilmente substituíveis e baixos custos operacionais a longo prazo. Oferecemos opções de personalização fora do padrão, como ventosas antiestáticas, configuração de sala limpa e módulos de diagnóstico remoto.
