MINGHUNG tamanho e padrão da conexão da válvula elétrica de controle de temperatura:
Flange padrão: flange de ferro fundido de acordo com GB4216-84, flange de ferro fundido de acordo com GB9113-88
Tipo de superfície de vedação do flange: PN10, PN16 são convexos
PN40 e PN64 são côncavos e convexos, e o corpo da válvula é côncavo
Comprimento da estrutura: GB12221-89
Interface do transportador de calor da jaqueta tipo preservação de calor: soldagem de topo φ18×4
O flange do corpo da válvula e a distância entre as faces finais do flange podem ser fabricados de acordo com os padrões especificados.Tais como ANSI, JIS, DIN e outros padrões
A válvula reguladora de temperatura auto-operada tipo bZZW não requer energia externa e é um produto atuador que usa a energia do meio ajustado para realizar o ajuste automático de temperatura.Pressão nominal PN16, 40, 64;faixa de ajuste de temperatura de 0～270℃;junta de conexão do controlador de temperatura é rosca externa G1;padrão de flange: PN16, 40 de acordo com BG9113-8;PN64 de acordo com JB79.2-94;PN16 é Flange convexo;PN40 e 64 são flanges côncavos e convexos, e o corpo da válvula é côncavo.O comprimento da estrutura está de acordo com o padrão GB12221-89.
A válvula de controle de temperatura auto-operada possui uma ampla gama de estruturas, incluindo válvulas de controle de sede única ZZWP, ZZWM e manga.
Existem duas opções de regulação de aquecimento (tipo B) e regulação de refrigeração (tipo K).
Possui uma ampla faixa de ajuste de temperatura e é fácil de ajustar.
Existem medidas de proteção contra sobretemperatura e sobrecarga, seguras e confiáveis.
A configuração de temperatura é conveniente e pode ser ajustada continuamente durante a operação.
Válvula reguladora de temperatura controlada eletronicamente autooperada ZZWPE (aplicável a diâmetros maiores e controle de óleo de transferência de calor).A maior característica desta válvula requer apenas uma fonte de alimentação comum de 220V.Ele usa a energia do meio regulado para reagir diretamente ao vapor, gás quente, óleo quente e gás, etc. A temperatura do meio é ajustada e controlada automaticamente, e também pode ser usada para evitar superaquecimento ou troca de calor.
A válvula reguladora de temperatura auto-operada tipo ZZWP não precisa de energia externa para ajustar a temperatura automaticamente.É adequado para vários processos e condições de troca de calor e resfriamento com vapor, água quente, óleo quente, água de resfriamento, etc. como meio.A série de produtos inclui tipo de aquecimento (tipo B), tipo de resfriamento (tipo K) e confluência de três vias ou tipo Shunt (tipo Q/X).Este produto é amplamente utilizado em aquecimento, ar condicionado, ajuste automático da temperatura da água quente sanitária e condições especiais de trabalho, como petróleo, produtos químicos, têxteis, farmacêuticos, alimentos e outros projetos de produção.

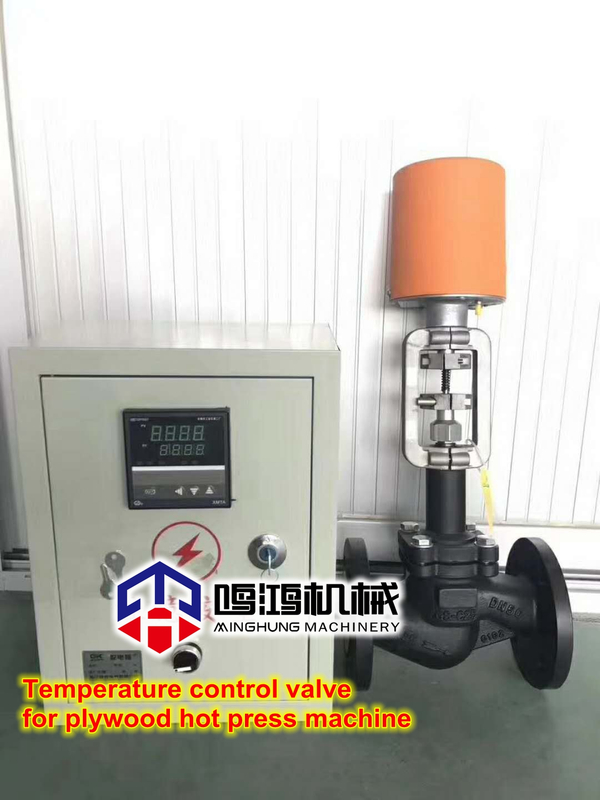

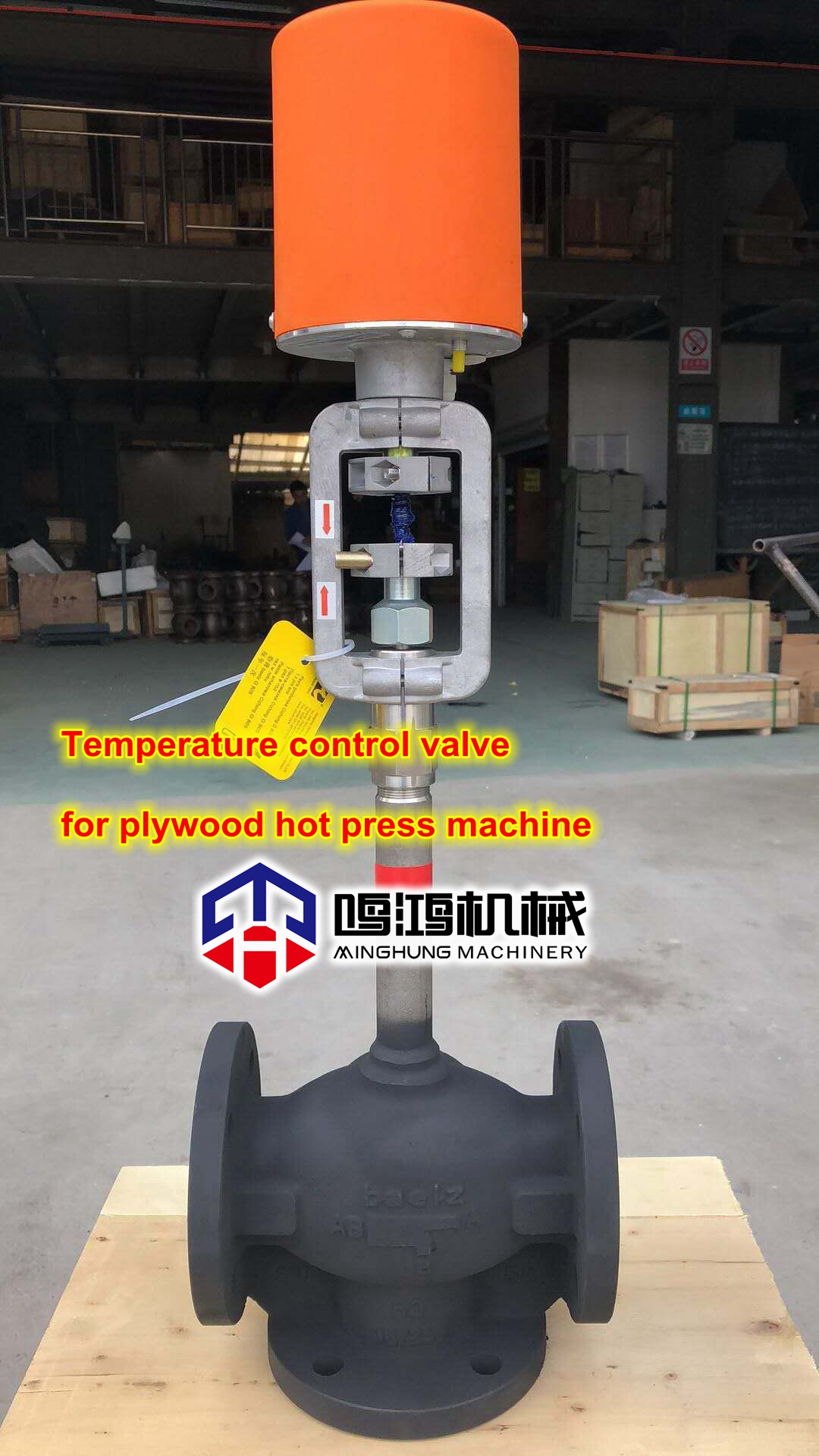

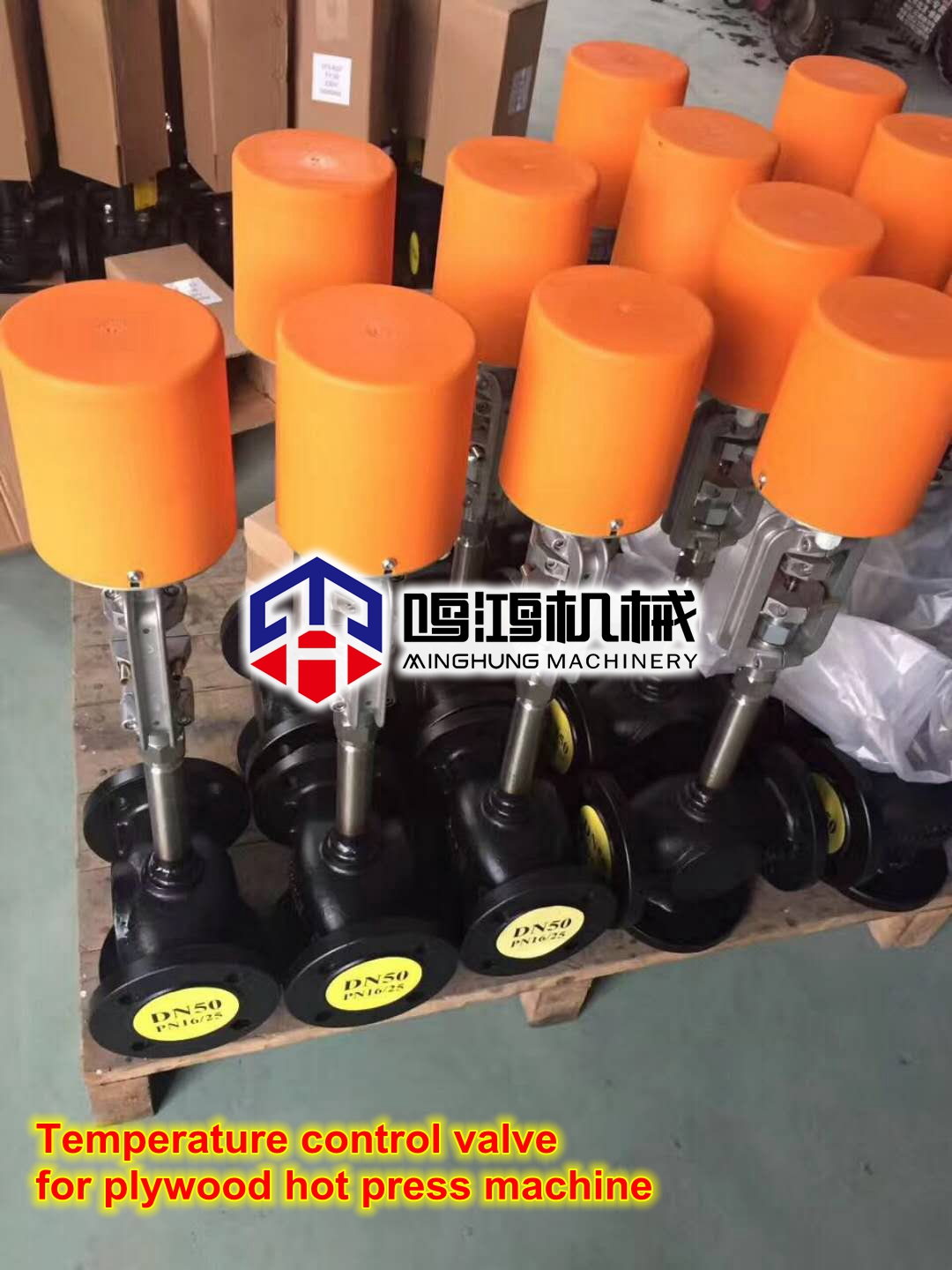

Nome do produto: Válvula elétrica de controle de temperatura

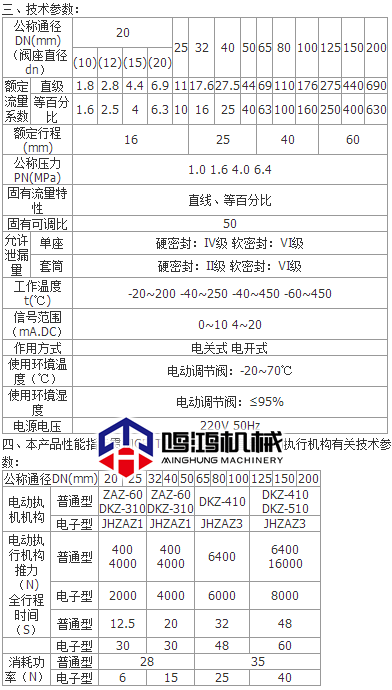

Características do produto: válvula elétrica de controle de temperatura (aplicável a grandes e pequenos diâmetros e controle de temperatura do vapor), as características desta válvula de controle de temperatura precisam apenas de fonte de alimentação comum de 220V, usando a energia do meio a ser ajustada, diretamente ao vapor, gás quente , óleo quente e gás, etc. A temperatura do meio é ajustada e controlada automaticamente e também pode ser usada para evitar superaquecimento ou troca de calor.A válvula tem estrutura simples, fácil operação, ampla seleção de faixa de ajuste de temperatura, tempo de resposta rápido, desempenho de vedação confiável e pode ser realizada à vontade durante a operação Portanto, é amplamente utilizada no abastecimento de água quente da indústria química, petróleo, alimentar, têxtil, hotelaria e restauração.Características do produto: O diâmetro nominal desta série de produtos é de 20 a 200 mm, a pressão nominal é de 1,0, 1,6, 4,0, 6,4 MPa, a faixa de temperatura operacional é de -20 a 350 e o sinal de recepção é de 0 a 10 mA .DC ou 4 a 20 mA.DC é usado para alterar a vazão do meio a ser ajustado para manter os parâmetros de processo controlados em um determinado valor.Entre eles, o tipo de ajuste de assento único é adequado para as ocasiões em que a diferença de pressão é pequena, a viscosidade do meio é grande ou há pouca impureza de partícula.O tipo de ajuste de luva é adequado para grandes ocasiões de diferença de pressão.
2. Peças e materiais:
Corpo da válvula, tampa da válvula: HT200, ZG230-450, ZG1Cr18Ni9Ti
Carretel: ZG1Cr18Ni9Ti, superfície de liga Stellite de politetrafluoretileno reforçado
Embalagem: PTFE, grafite flexível
Haste de pressão, bucha: 2Cr13
Junta: placa de amianto de borracha, 10, junta espiral de amianto 1Cr18Ni9Ti
Fole: 1Cr18Ni9Ti
questões de instalação
Instalação, uso e manutenção:
(1) Antes da instalação, a tubulação deve ser totalmente descontaminada, e a escória de soldagem e outros detritos devem ser removidos, caso contrário, a válvula será seriamente danificada.
(2) A válvula de controle de temperatura deve ser instalada verticalmente na tubulação horizontal e a direção do fluxo médio deve ser consistente com a seta no corpo da válvula.
(3) Para permitir a operação contínua do sistema de controle automático ou manutenção da válvula, uma válvula de derivação deve ser instalada e um filtro e manômetro devem ser instalados na frente da válvula.
