Secador de correia de malha de madeira compensada com serviço ne -stop para instalação e treinamento

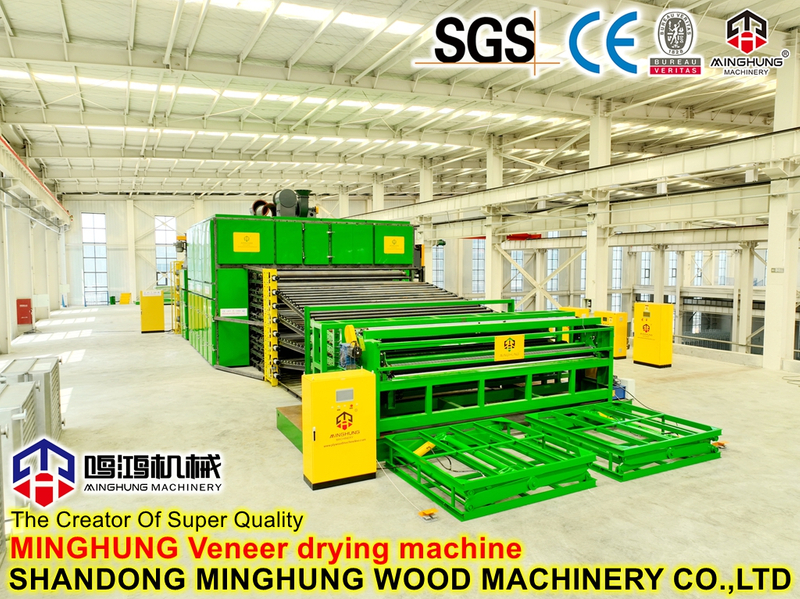

O secador de correia de malha de compensado , também conhecido como secador de folheado de correia de malha, é um dos principais equipamentos usados para secar folheado na produção de compensado. Juntamente com o torno para folheados e a prensa a quente, é conhecida como uma das “três principais máquinas” na produção de compensados.
No processo de fabricação de compensado, o folheado recém-descascado normalmente tem um teor de umidade de 50% a 80% e não pode ser usado diretamente na produção de compensado. Se o folheado com alto teor de umidade for colado diretamente e prensado a quente, podem ocorrer bolhas, o compensado pode facilmente ser desengomado e deformado e podem aparecer rachaduras na superfície. Portanto, o folheado recém-descascado deve passar por um processo de secagem para reduzir seu teor de umidade para 8% a 14%, atendendo aos requisitos do processo subsequente para a produção de compensado.
O secador de correia de malha é um equipamento de secagem contínua que reduz o teor de umidade do folheado de maneira econômica com perda mínima de material. Ele usa duas (ou múltiplas) camadas de correias de malha metálica para segurar e transportar o folheado e evapora rapidamente a umidade no folheado através de jatos de ar quente em alta velocidade, alcançando a secagem contínua do folheado.
O secador de correia de malha de madeira compensada adota um princípio científico de secagem, combinando secagem convectiva e condução de calor. Seu processo de trabalho principal é o seguinte:
Etapa 1: Pré-aquecimento. O folheado, preso entre os rolos de pressão superiores e a correia de malha inferior, passa primeiro pela zona de pré-aquecimento, onde a temperatura do folheado aumenta gradualmente em preparação para a secagem rápida subsequente.
Etapa 2: Secagem. O ar quente gerado por um forno de ar quente, vapor ou trocador de calor de óleo térmico é injetado nas caixas de ar superior e inferior dentro do secador. O ar quente é expelido em alta velocidade por ventiladores circulantes, perpendicularmente nas superfícies superior e inferior do folheado em movimento. A pressão do ar expelido é suficiente para romper a camada saturada de vapor de água formada na superfície do folheado, permitindo que o calor entre suavemente no interior do folheado enquanto expele rapidamente a umidade.
Etapa 3: Resfriamento. Após a secagem, o folheado fica em alta temperatura. Ele entra na zona de resfriamento, onde um ventilador de resfriamento aspira o ar frio externo que passa transversalmente pela câmara de resfriamento, resfriando rapidamente a lâmina seca para evitar empenamento e deformação causados pelo estresse térmico. A lâmina resfriada é plana, tem teor de umidade uniforme e apresenta qualidade e eficiência de secagem significativamente melhoradas.
É importante notar que o modo de circulação de ar quente afeta significativamente o desempenho da secagem. Os secadores de correia de malha normalmente usam um método de jato vertical de circulação transversal, onde o ar quente é injetado em alta velocidade perpendicular à superfície do folheado. Comparado com os métodos tradicionais de circulação longitudinal, este design proporciona velocidades de secagem mais rápidas e aquecimento mais uniforme do folheado.
máquina de secar fio.mp4
1. Sistema de Transmissão. Opera principalmente na câmara de transmissão. O folheado entra na máquina aqui e, por meio de rotação relativa, é simultaneamente pressionado e movido para frente, garantindo que o folheado seco seja liso e plano. O sistema de transmissão normalmente usa um dispositivo de velocidade variável para controlar a velocidade da correia de malha, permitindo ajuste flexível da velocidade de alimentação de acordo com a espessura do folheado e o teor de umidade para obter resultados de secagem ideais.
2. Sistema de cinto de malha. A correia de malha é geralmente feita de aço inoxidável 304 para evitar a contaminação do folheado por ferrugem. O número de camadas da correia de malha pode ser configurado de 1 a 4 de acordo com as necessidades de produção, sendo comuns 2 ou 3 camadas. A estrutura especial de arame achatado e o processo de fabricação de precisão da correia de malha garantem o nivelamento do folheado seco. Para evitar o desalinhamento da correia, os secadores de alto desempenho também são equipados com dispositivos automáticos de orientação da correia de malha.
3. Sistema de aquecimento. Inclui principalmente radiadores e sistema de circulação de ar quente. As fontes de calor podem incluir fornos de ar quente, óleo térmico, vapor ou aquecimento por infravermelho distante. Os radiadores possuem grandes áreas de dissipação de calor e alta eficiência térmica. Os radiadores são dispostos em etapas de acordo com a temperatura, umidade e teor de umidade do folheado, economizando energia.
4. Sistema de Circulação de Ar. Acionado por ventiladores circulantes, o ar quente é expelido em alta velocidade das caixas de ar, atuando perpendicularmente na superfície da lâmina. O arranjo razoável da circulação de ar garante o aquecimento uniforme do folheado, evitando efetivamente deformações e rachaduras.
5. Sistema de controle. Adota controle elétrico centralizado com função de ajuste de velocidade variável, permitindo regulação flexível da velocidade de acordo com a condição de secagem da folha. Equipamentos avançados também são equipados com monitoramento online de temperatura/umidade e sistemas de ajuste automático, conseguindo um controle preciso do processo de secagem.
6. Sistema de resfriamento. Composto por ventiladores e câmaras de resfriamento, usados para resfriar rapidamente a lâmina de alta temperatura após secagem a 30–40°C, evitando deformação térmica em processos subsequentes.
Os principais parâmetros técnicos dos secadores de esteira de malha de compensado variam de acordo com o modelo e a especificação. Os intervalos de parâmetros típicos são os seguintes:
Parâmetro | Faixa típica |
Largura de trabalho | 1300–4200 milímetros |
Número de camadas da correia de malha | 1–4 (geralmente 2–3) |
Velocidade da correia de malha | 1–30 m/min (ajustável continuamente) |
Faixa de espessura de secagem | 0,2–4mm |
Temperatura de secagem | 140–180 °C |
Meio de aquecimento | Vapor, óleo térmico, ar quente |
Pressão de vapor | 0,4–1,0MPa |
Conteúdo inicial de umidade | 50%–80% |
Conteúdo final de umidade | 8%–12% |
Capacidade de secagem | 0,5–4 m³/h |
Potência Total Instalada | 13–107 kW |
O secador de folheado com correia de malha é usado principalmente para secar vários folheados fatiados ou folheados de corte rotativo. É normalmente conectado a cortadores de folheados, tornos de folheados e outros equipamentos para formar uma linha de produção completa para processamento de folheados fatiados ou de corte rotativo. É adequado para uso por produtores em grande escala de folheados fatiados, processamento de madeira compensada e outras empresas de manufatura.
descascador
Máquina de descascamento de folheado
Nós somos Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China fábrica e fabricante de conjuntos completos de máquinas para madeira compensada e máquinas para folheados.
As máquinas que produzimos incluem máquinas descascadoras, máquinas picadoras, máquinas de corte rotativo, máquinas de secagem, misturadoras de colagem, máquinas de assentamento, máquinas de pré-prensagem, máquinas de prensagem a quente, máquinas de resfriamento, máquinas de serragem longitudinal e transversal, lixadeiras, bem como máquinas auxiliares, como sistemas automáticos de alimentação e descarga e plataformas elevatórias.
1. O cliente fornece especificações do painel e requisitos de capacidade.
2. Fornecemos uma solução e cotação.
3. Contrato assinado, produção organizada.
4. Após o envio, os engenheiros são enviados para instalação e comissionamento no local.
5. Treinamento no local até que o cliente possa operar de forma independente.
6. Suporte técnico de longo prazo e serviço de peças de reposição.
