Principais recursos e vantagens
Processamento multifuncional eficiente: Integra controle de descascamento e corte de comprimento fixo, adequado para processar toras e núcleos de madeira de vários diâmetros para maximizar o rendimento da matéria-prima.
Precisão de descascamento superior: utiliza a tecnologia Optimal Peeling Geometry (OPG) para garantir um folheado com excelente tolerância de espessura e uma superfície lisa. O erro de espessura de descascamento pode ser controlado em ± 0,01 mm.
Controle Automatizado Inteligente: O sistema é controlado por um PLC de alto desempenho e uma interface HMI colorida. Integra configuração de parâmetros e cálculo de espessura de casca e comprimento de corte, oferecendo operação simples e alto grau de automação.
Acionamento estável e confiável: O acionamento principal emprega inversores vetoriais ou sistemas servo de alto desempenho, fornecendo excelente precisão de controle de velocidade, torque de baixa frequência e resposta dinâmica rápida para garantir um processo de descascamento estável e uniforme.
|
Especificações técnicas
Item | Parâmetro / descrição |
Diâmetro de tora adequado | Alcance médio (por exemplo, 100 mm - 600 mm, personalizável) |
Máx. Comprimento de descascamento | Personalizável (faixa comum: 800 mm - 2600 mm) |
Faixa de espessura de descascamento | 0,5 mm - 5,0 mm (ajustável) |
Precisão de Espessura | ≤ ±0,01mm |
Erro no comprimento de corte | ≤ ±20mm |
Núcleo de Controle | PLC industrial, suporta pulso de alta velocidade e comunicação multimáquina |
Sistema de acionamento | Servosistemas CA e inversores de alto desempenho para acionamento coordenado |
Requisito de energia principal | 380 V, trifásico, 50 Hz (personalizável de acordo com os padrões regionais) |
Funções principais | Descascamento sem fuso, corte automático de comprimento fixo, ajuste fino de espessura on-line |
|
Vídeo do aplicativo
|
Estrutura do Componente Principal
1. Componentes Estruturais Mecânicos
Cama e base: Construção em aço resistente garantindo rigidez e estabilidade geral durante o descascamento em alta velocidade, minimizando a vibração.
Cabeçote e cabeçote móvel: Usados para fixar e conduzir a rotação da tora. As máquinas de médio porte geralmente apresentam um design sem fuso, acionado por rolos de fricção, permitindo o processamento secundário de núcleos de pequeno diâmetro.
Conjunto do carro: O componente principal, que abriga a faca de descascar, a barra de pressão e o mecanismo de ajuste fino. Ele executa o movimento preciso de descascamento e sua precisão de alimentação determina diretamente a espessura do folheado.
Sistema de transmissão: Inclui o motor principal, caixa de engrenagens, engrenagens e parafusos de avanço. Ele transfere energia para o fuso e o carro, permitindo a rotação da tora e a alimentação precisa do carro.
2. Sistema de controle e acionamento
Sistema de Controle PLC: O “cérebro” da máquina. Recebe comandos do operador e sinais de sensores, coordena com precisão a velocidade de alimentação do carro com a rotação do fuso e controla o corte automático.
Sistema de acionamento servo/inversor: Os “músculos” da máquina. Fornece potência de alta precisão e velocidade variável para a alimentação do carro e rotação do fuso, o que é fundamental para obter um descascamento estável e eficiência energética.
Interface Homem-Máquina (HMI): Uma tela sensível ao toque colorida que serve como interface principal para os operadores definirem parâmetros (espessura, comprimento), monitorarem o status e diagnosticarem falhas.
Sistema de sensores: Inclui codificadores (medição de velocidade e posição), interruptores de proximidade, etc., fornecendo feedback em tempo real sobre o status da máquina para formar um controle de malha fechada.
3. Componentes Funcionais Auxiliares
Dispositivo de Corte Automático: Integrado na saída da folha, controlado pelo PLC para cortar automaticamente a folha quando atingir o comprimento predefinido.
Mecanismo de transporte e enrolamento de folheado: Transporta e alisa suavemente o folheado descascado contínuo, enrolando-o ou empilhando-o conforme necessário.
Sistema Hidráulico/Pneumático: Fornece energia para ações auxiliares, como fixação do cabeçote móvel e ejeção do núcleo.
Sistema de lubrificação e resfriamento: Garante a precisão e longevidade de peças móveis, como trilhos-guia e parafusos de avanço, durante operação prolongada.
Resumo dos principais recursos de design
Processo Integrado: Combina descasque, medição de comprimento e corte em um fluxo de trabalho automatizado e de alta eficiência.
Controle Inteligente: Centrado no PLC e no Sistema Servo, garantindo precisão de espessura (±0,01mm) e estabilidade do processo.
Estrutura especializada: O design sem fuso e a base resistente proporcionam um equilíbrio entre multifuncionalidade e alta rigidez.
|
Aoolicações
Usado principalmente em fábricas de compensados, fábricas de painéis à base de madeira e fábricas de revestimento de móveis para produção de descascamento de vários folheados de madeira.
|

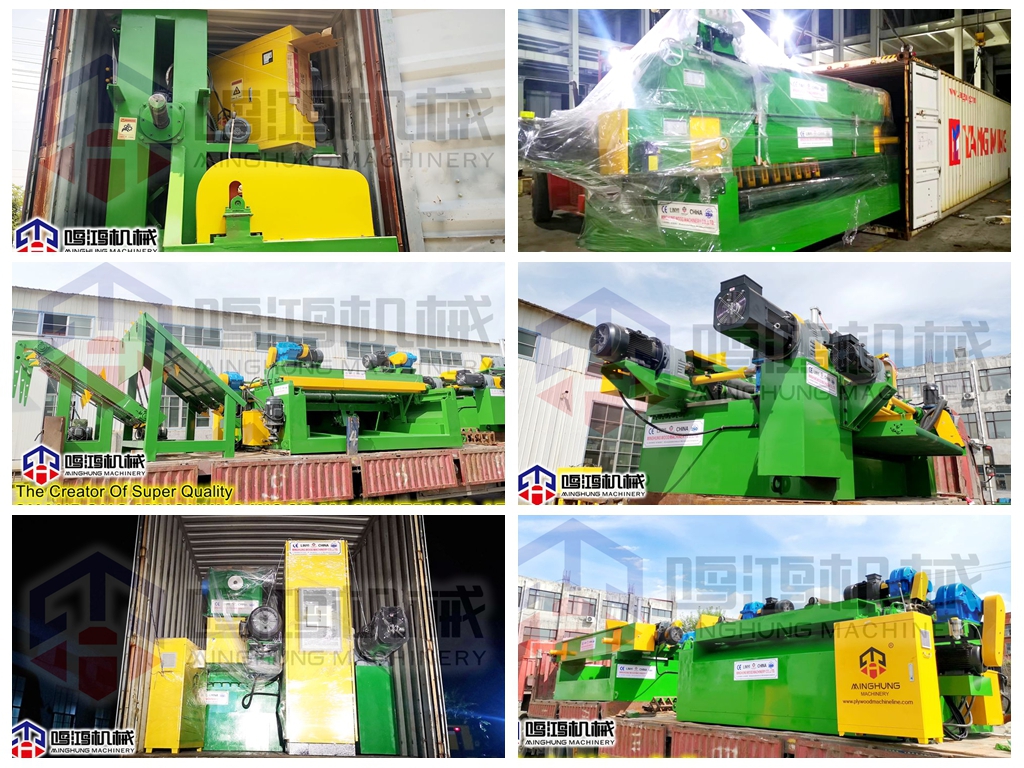

Embalagem de produtos
|
Serviço e suporte pós-venda
Entrega global: a embalagem de exportação (estojo de madeira/estrutura de aço) fornecida suporta termos CIF/FOB, auxilia na documentação de liberação aduaneira.
Instalação e comissionamento: Despachar equipes de engenheiros experientes para a fábrica do cliente para orientação de instalação, comissionamento de equipamentos e produção de avaliação.
Treinamento técnico: treinamento teórico e prático abrangente para os operadores, manutenção e equipe de gerenciamento dos clientes até que possam operar de forma independente.
Compromisso de garantia: garantia de 12 meses para toda a máquina, consulta técnica ao longo da vida e fornecimento de peças de reposição paga.
Suporte remoto: 7x24 Consulta técnica on -line disponível, com diagnóstico remoto e solução de problemas por meio de videochamada.
|
