Ⅲ. Largura personalizável
I. Princípios de personalização do núcleo
1.1 Arquitetura mecânica modular
Unidades de largura ajustáveis: Os módulos padrão de 500 mm se reúnem via pinos de travamento hidráulico (precisão de ± 0,05 mm).
Articulações de placas sem costura: soldagem a laser + polimento de plasma (Ra≤0,8μm).
1.2 sistema hidráulico adaptativo
Aumento da largura | Cilindros adicionais | Controle de uniformidade |
Por 1 metro | 4-6 cilindros | Pressão de borda + 15% + feedback de circuito fechado |
> 3,5 metros | 8 cilindros/medidor | Válvulas de pressão secundárias (resposta <50ms) |
1.3 Gerenciamento térmico
Aquecimento zonado:
Centro: 180–220 ° C.
Bordas: +10–20 ° C Compensação
Controle de expansão :
Platões pré-cambiais (arco 0,1-0,3 mm/m)
Quadros de ferro fundido de baixa expansão (CTE 1,2 × 10⁻⁶/k)
2. Tecnologias -chave
2.1 Eliminação do efeito de borda
Soluções físicas:
Tubos de aquecimento de densidade dupla (borda: ≤80 mm de espaçamento)
Asas de platinas extensíveis (acionadas hidráulicas, +100 mm)
Sistemas de controle:
Termografia infravermelha (resolução de 0,5 ° C) → Ajuste da temperatura da borda dinâmica
Array do sensor de pressão (1 sensor/200 mm) → compensação de pressão adaptativa
2.2 Garantia de rigidez dinâmica
Aprimoramentos estruturais:
Componente | Reforço de versão ampla |
Quadro principal | Caixa de aço +40% de costelas internas |
Suportes de platôs | Guias revestidos com carboneto de tungstênio |
Supressão de vibração:
OMANDO ATIVO (faixa de frequência de 0 a 50Hz)
Controle de tensão da correia (± 1% de precisão)

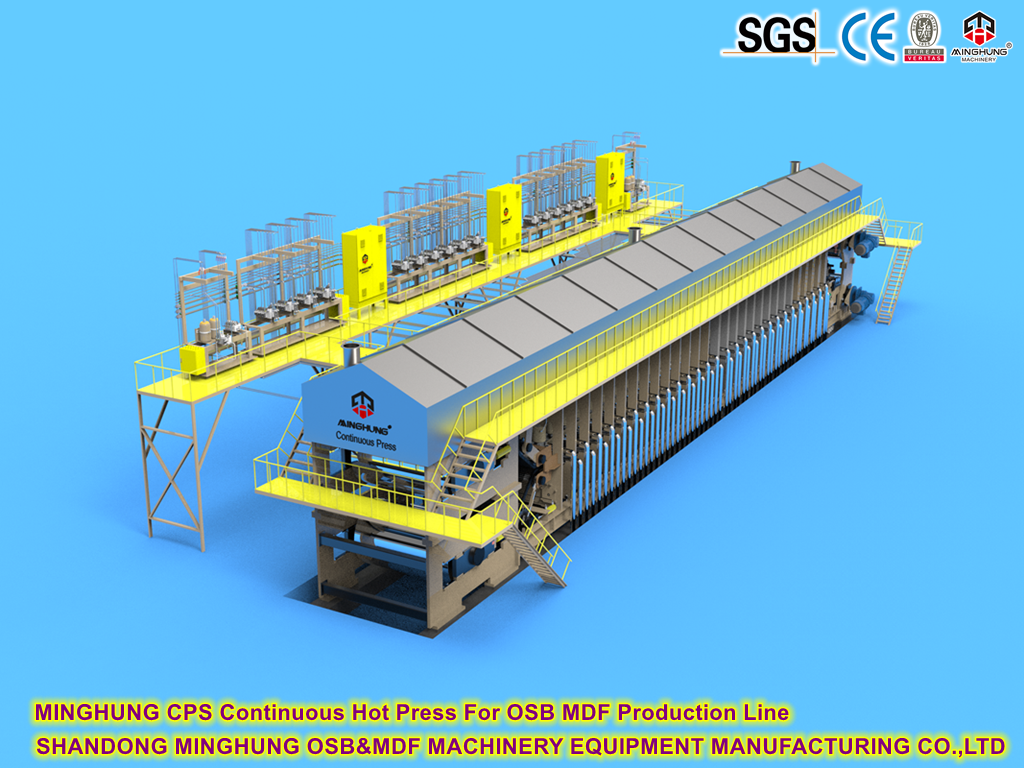

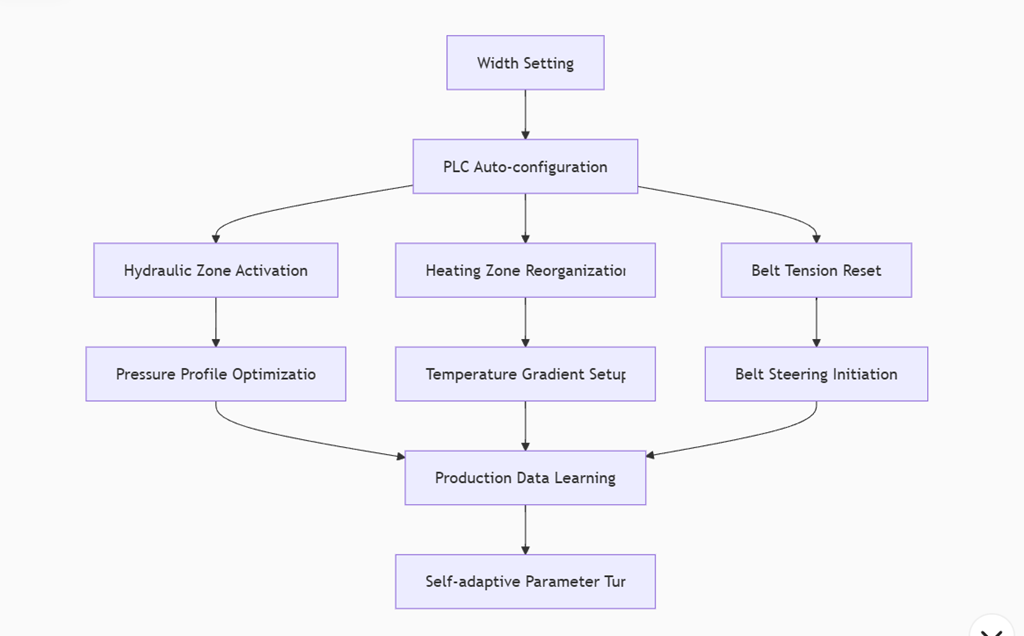

2.3 Lógica de controle inteligente
3. Validação de personalização
3.1 Comparação de desempenho (2,8M vs 4,2m Press)
Métrica | 2.8m Pressione | 4.2m Pressione | Diferenciação técnica |
Variação de densidade | ± 3% | ± 4,5% | +12 cilindros de borda |
Tolerância à espessura | ± 0,15 mm | ± 0,22 mm | Quadro reforçado + medidores a laser |
Warpage | ≤0,8 mm/m | ≤1,2 mm/m | Controle da temperatura da borda ± 1,5 ° C |
Aumento da capacidade | Linha de base | 0.5 | Máx. Velocidade da correia 110m/min |
3.2 Casos de implementação
Linha de largura estreita (1,2m):
Aplicação: Laboratório de P&D/placas especializadas
Tecnologia da chave: sistema de mudança rápida (interruptor de 45 minutos de largura)
Linha extra-larga (4,5m):
Aplicação: painéis estruturais para construção
Inovação: Platões divididas (lacuna de expansão de 10 mm)
4. Fluxo de trabalho de personalização
Análise de requisitos-> Estudo de viabilidade- > Configuração modular-> Atualização crítica de componentes- > Programação do sistema de controle- > F [pré-montagem da fábrica- > Comissionamento no local- > Tuning de parâmetro de processo- > Aceitação da produção
