Acessórios para máquinas de prensagem a frio e prensagem a quente de madeira compensada

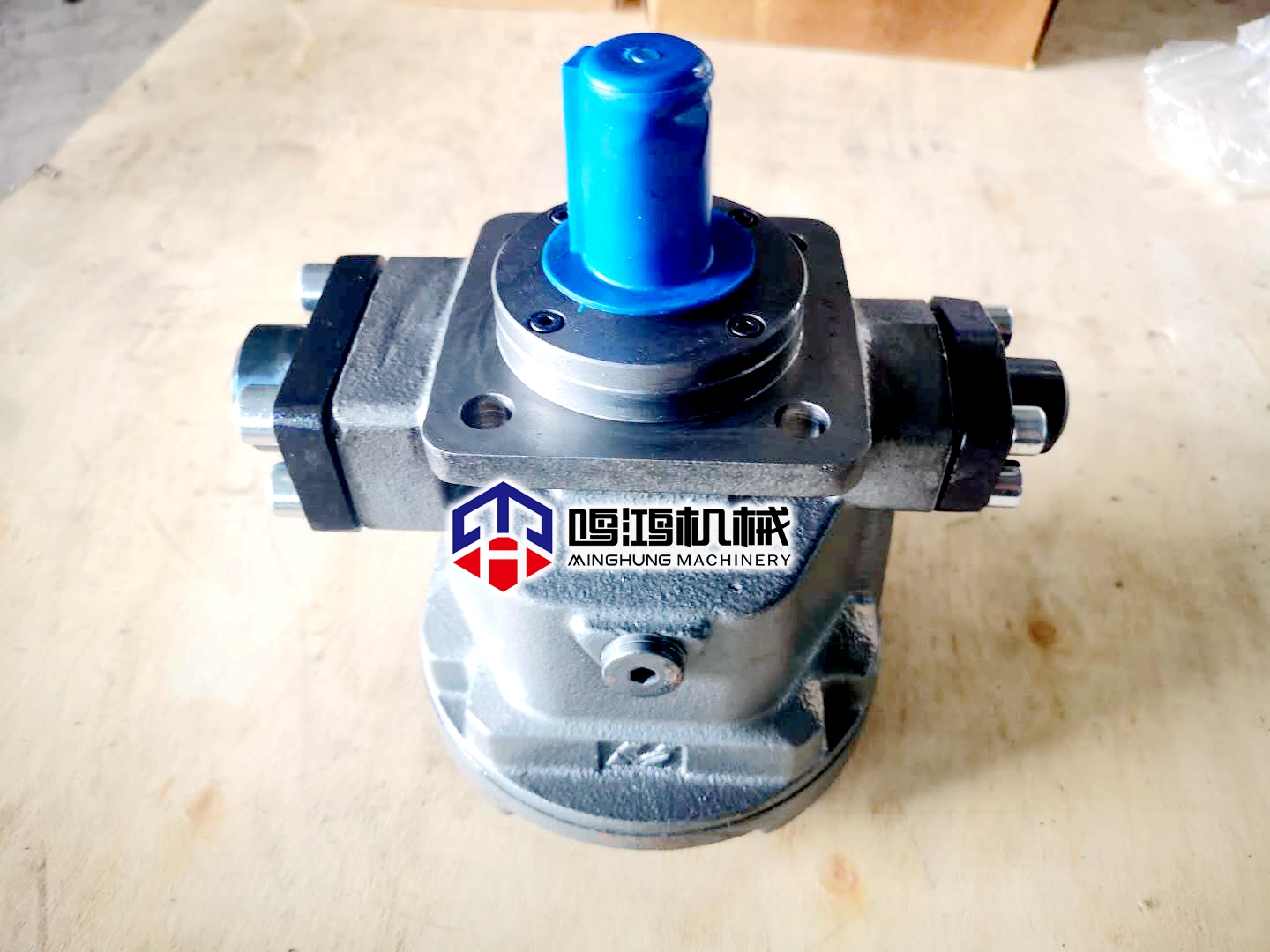

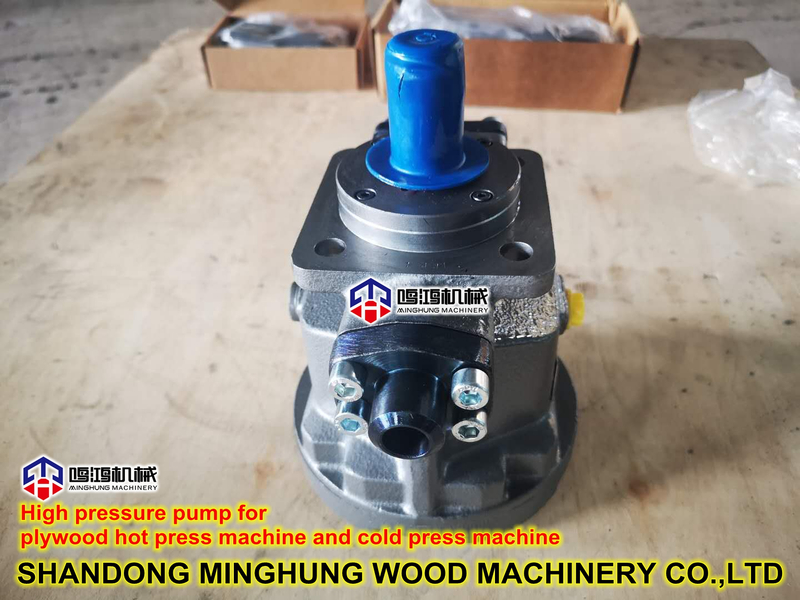

Bomba de alta pressão da estação hidráulica
O princípio de funcionamento da bomba de palhetas de ação simples e bomba de palhetas de ação dupla
Bomba de êmbolo, bomba hidráulica, válvula proporcional
bomba hidráulica
Bombas quantitativas: bombas de palhetas, bombas de pistão radial, bombas de engrenagens.Bomba variável: bomba de palhetas, bomba de pistão axial, bomba de controle proporcional-bomba múltipla-bomba manual-bomba à prova de explosão Atex
Cilindro hidráulico do cilindro servo, cilindro hidráulico do cilindro padrão cilindro à prova de explosão cilindro de aço inoxidável
Válvula convencional e válvula modular, válvula de alívio, válvula piloto, válvula solenóide de dois estágios, válvula de segurança, controle direcional liga/desliga, válvula direcional pneumática, válvula direcional hidráulica
1. Princípio de funcionamento da bomba de palhetas de ação simples
A bomba é composta de rotor 1, estator 2, palhetas 3, placa de distribuição de óleo e tampa final.A superfície interna do estator é um orifício cilíndrico.Existe uma excentricidade entre o rotor e o estator.As pás podem deslizar com flexibilidade nas ranhuras do rotor.Sob a ação da força centrífuga quando o rotor gira e o óleo de pressão na raiz da lâmina, o topo da lâmina é firmemente preso à superfície interna do estator, de modo que duas lâminas adjacentes, a placa de distribuição de óleo, o estator e o rotor formou uma cavidade de trabalho selada.Quando o rotor gira no sentido anti-horário, as lâminas do lado direito da figura se estendem para fora e o volume da câmara de trabalho selada aumenta gradualmente, criando um vácuo, de modo que o óleo é sugado pela porta de sucção de óleo 6 e pela janela superior do placa de distribuição de óleo 5. E no lado esquerdo da imagem.As lâminas são retraídas para dentro, o volume da cavidade vedada é gradualmente reduzido e o óleo na cavidade vedada é pressionado para fora através de outra janela da placa de distribuição de óleo e da porta de pressão de óleo 1 e saída para o sistema.Este tipo de bomba suga e pressuriza o óleo uma vez durante o processo de uma revolução do rotor, por isso é chamada de bomba de ação simples.O rotor é submetido a força hidráulica radial desequilibrada, por isso também é chamado de bomba desequilibrada e sua carga de rolamento é relativamente grande.O deslocamento da bomba pode ser alterado alterando a excentricidade entre o estator e o rotor, portanto, este tipo de bomba é uma bomba variável.
2. Princípio de funcionamento da bomba de palhetas de dupla ação
Seu princípio de funcionamento é semelhante ao de uma bomba de palhetas de ação simples.A diferença é que a superfície do estator é composta por oito partes de dois arcos de raio longo, dois arcos de raio curto e quatro curvas de transição, sendo que o estator e o rotor são concêntricos..No caso em que o rotor gira no sentido horário na figura, o volume da câmara de trabalho selada aumenta gradualmente nos cantos superior esquerdo e inferior direito, que é a área de sucção de óleo, e diminui gradualmente nos cantos inferior esquerdo e superior direito, que é a área de pressão do óleo;área de sucção de óleo Há uma seção da área de vedação de óleo entre a área de pressão de óleo e separe-as.O rotor desta bomba gira uma vez, cada câmara de trabalho selada completa a sucção do óleo e a pressão do óleo duas vezes, por isso é chamada de bomba de palhetas de dupla ação.As duas zonas de sucção e as duas zonas de pressão da bomba são radialmente simétricas, e a pressão hidráulica que atua no rotor é balanceada radialmente, por isso também é chamada de bomba de palhetas balanceada.
O fluxo instantâneo da bomba de palhetas de dupla ação é pulsante e a taxa de pulsação é pequena quando o número de palhetas é múltiplo de 4. Por esse motivo, o número de pás de uma bomba de palhetas de dupla ação é geralmente 12 ou 16 .
