Empilhador de sucção a vácuo para ultrafino compensado folheado
Componentes principais
Componente | Função principal e descrição |
Seção de transporte | Composto por uma estrutura transportadora, rolos de acionamento e uma correia transportadora especial. A correia normalmente possui furos passantes para permitir que a força de sucção a vácuo atue no folheado através da superfície da correia. |
Sistema de sucção a vácuo | Este é o núcleo do equipamento, incluindo um ventilador (ou bomba de vácuo), câmara de sucção (plenum), tubulações, etc. A operação do ventilador cria uma zona de pressão negativa estável dentro da câmara de sucção. |
Estrutura da máquina | Estrutura de alta resistência soldada a partir de perfis e placas de aço, utilizada para suportar e instalar todos os demais componentes, garantindo a estabilidade operacional do equipamento. |
Sistema Pneumático | Composto por cilindros, unidades de tratamento de fontes de ar (FRL), válvulas solenóides, etc. Fornece energia para mecanismos como dispositivo de descarga e dispositivos de alinhamento, realizando ações como empurrar, puxar e apertar. |
Mesa elevatória | Normalmente uma mesa elevatória hidráulica do tipo tesoura ou motorizada, usada para apoiar a pilha de folheados em constante crescimento. Ele desce automaticamente à medida que a altura da pilha aumenta para manter uma altura de recepção constante. |
Sistema de controle elétrico | Centrado em torno de um CLP (Controlador Lógico Programável), combinado com uma tela sensível ao toque (HMI), inversores, sensores, etc., para obter funções automatizadas de controle, configuração de parâmetros, monitoramento de status e alarme de falhas do equipamento. |
Processo de Trabalho
1. Alimentação de folheado ultrafino: Folheados ultrafinos (0,2-1,5 mm) são transportados de máquinas de descascamento ou secadores a montante para a alimentação do empilhador. Os rolos de pressão anti-ondulação garantem uma entrada plana.
2. Sucção de micropressão: O ventilador de frequência variável é iniciado, ajustando-se automaticamente ao modo de micropressão (-8mbar a -12mbar) com base na espessura do folheado. Ventosas de alta densidade aderem uniformemente ao folheado, evitando quebra por tensão local.
3. Transporte suave: O folheado é transportado suavemente na correia de sucção flexível em velocidades de até 120 m/min. O design leve minimiza o impacto start-stop.
4. Posicionamento Inteligente: Sensores fotoelétricos detectam a posição do folheado em tempo real. O sistema de controle calcula o tempo ideal de liberação com base em parâmetros predefinidos. Para facetas finas, o sistema corrige automaticamente a zona de liberação de acordo com a espessura e a velocidade.
5. Liberação Suave: O braço de chute servo acionado libera o folheado com uma ação suave. O erro de posicionamento está dentro de ± 1 mm e o folheado pousa suavemente na plataforma elevatória de empilhamento.
6. Empilhamento preciso: A plataforma de empilhamento desce automaticamente em uma espessura de folheado (precisão de 0,1 mm), mantendo uma altura constante do topo da pilha e evitando que folheados finos se desviem e se desalinhem.
7. Saída de pilha completa: Ao atingir a altura de pilha predefinida, a plataforma fornece a pilha completa de folheados ultrafinos para remoção por empilhadeira ou transferência via transportador.
Especificações principais
Empilhador de folheado de 4 pés |
|
modelo | MH-VS127A |
modo de elevação | elevador hidráulico * 3kw * 1 conjunto |
motor do ventilador | 5,5 kw * 2 unidades |
motor de condução | 3kw * 2 unidades |
pressione o motor do folheado | 2,2 kw * 1 unidade |
transportador de folheado de resíduos | 2,2 kw * 1 unidade |
poder total | 25 kW |
tamanho do folheado | 900-1300*600-1300mm |
grossura | <3,6 mm |
peso total | 2,5t |
tamanho | 5500*2000*2750mm |
|
|

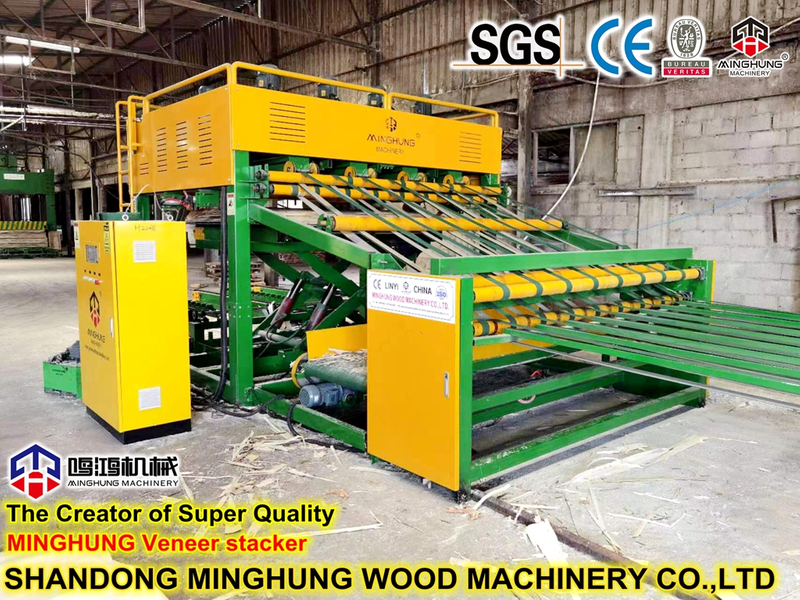

Empilhador de folheado de 8 pés |
|
modelo | MH-VS2600A |
modo de elevação | elevador hidráulico * 3kw * 1 conjunto |
motor do ventilador | 5,5 kw * 4 unidades |
motor de condução | 3kw * 2 unidades |
pressione o motor do folheado | 2,2 kw * 1 unidade |
transportador de folheado de resíduos | 2,2 kw * 1 unidade |
poder total | 35 kW |
tamanho do folheado | 2300-2600*600-1400mm |
grossura | <3,6 mm |
peso total | 5t |
tamanho | 6500*3200*2750mm |
Principais vantagens
1. Projetado para folheados ultrafinos: adaptado especificamente para as características físicas de folheados ultrafinos de 0,2-1,5 mm, resolvendo fundamentalmente os pontos problemáticos da indústria, como fragilidade, ondulação e sucção difícil.
2. Tecnologia de sucção de micropressão: O controle de vácuo de micropressão zoneado com força de sucção precisamente ajustável evita a quebra de folheados ultrafinos causada pela sucção excessiva comum em empilhadores tradicionais.
3. Sistema de transporte flexível: A correia de sucção leve e o mecanismo de kicker servo acionado minimizam o impacto de partida-parada e liberação, garantindo que os folheados finos permaneçam intactos e sem danos.
4. Liberação adaptável à velocidade: corrige automaticamente o tempo e a zona de liberação com base na espessura do folheado e na velocidade de transporte, garantindo o posicionamento preciso para diferentes especificações de folheado fino.
5. Design antiestático: As correias transportadoras e plataformas de empilhamento usam materiais antiestáticos para evitar que folheados ultrafinos grudem devido à eletricidade estática, mantendo a limpeza do empilhamento.
6. Eficiência energética e alta velocidade: Os ventiladores de frequência variável fornecem energia sob demanda, economizando mais de 30% de energia em comparação com os modelos tradicionais, mantendo a capacidade de empilhamento em alta velocidade de 120 m/min.
7. Limpeza de empilhamento líder do setor: Sensores de alta precisão combinados com controle servo alcançam erros de posicionamento dentro de ± 1 mm, com bordas de pilha tão limpas como se fossem cortadas por uma faca.
8. Operação inteligente: O PLC possui uma biblioteca de parâmetros integrada para folheados ultrafinos, permitindo a recuperação com um toque de parâmetros de empilhamento otimizados para diferentes espessuras sem ajustes manuais repetidos.
