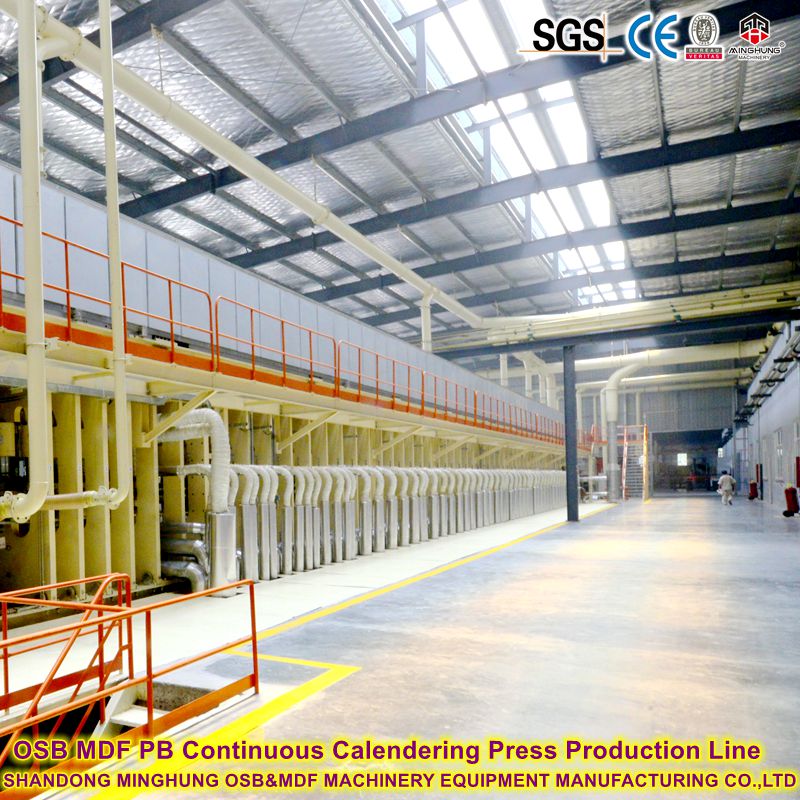

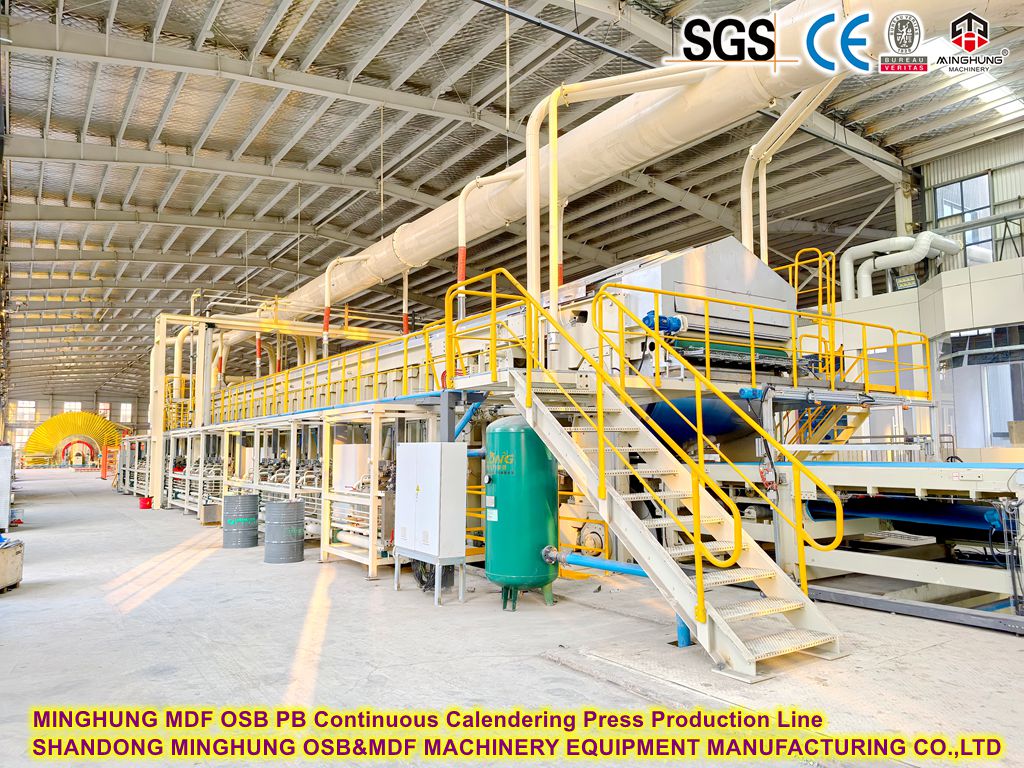

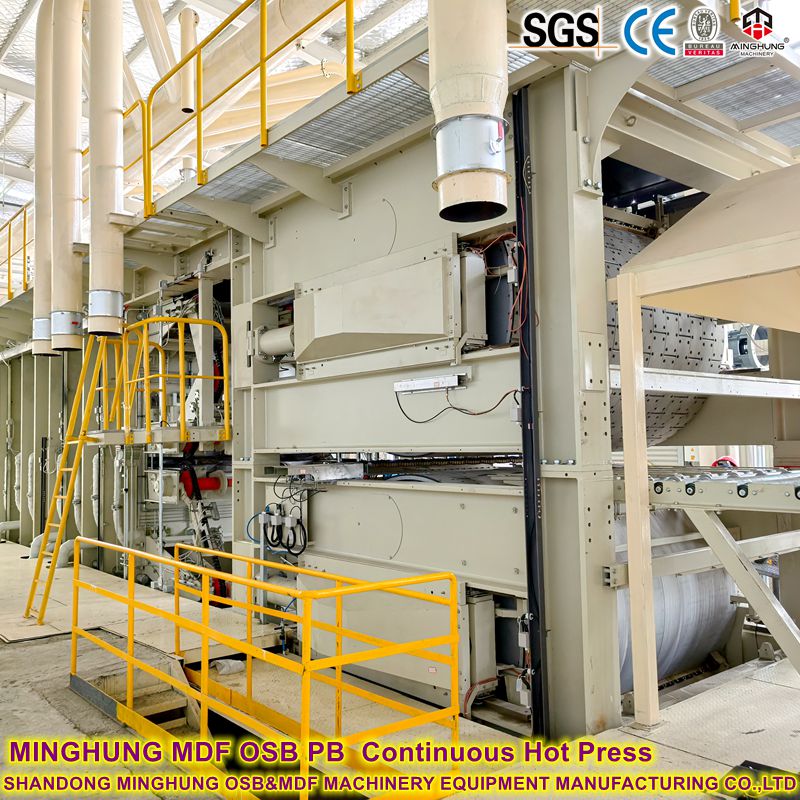

V. núcleo de processo de prensagem contínua

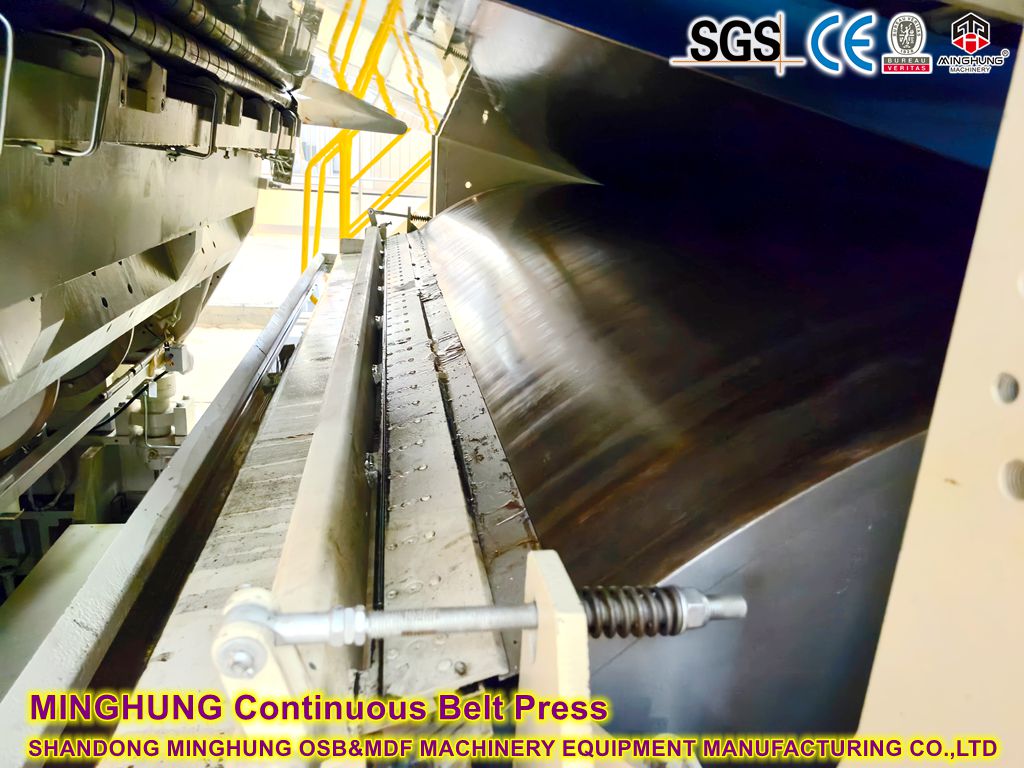

1. Transporte dinâmico da correia de aço
Dois cintos de aço resistentes ao calor (1,5-2 mm de espessura) se movem de maneira síncrona a 0,5-2,5m/min.
Placas finas (0,5-3mm): pressionamento de alta velocidade (≥1,8m/min)
Placas grossas (50-80mm): penetração profunda de baixa velocidade (≤0,8m/min)
2. Controle de temperatura zoneado
12-24 Zonas térmicas independentes (150-250 ℃ Ajustável):
Zona de infecção: aquecimento rápido (200-250 ℃) para ativação adesiva
Zona do meio: cura constante (180-200 ℃)
Zona de saída: resfriamento graduado (150-170 ℃) para suprimir a retração de primavera
3. Combinação do perfil de pressão
Placas finas: ciclo curto de alta pressão (pico ≥5mpa, duração 10-30s)
Placas grossas: rampa de pressão gradual (pré -aquecimento de 0 → 2MPa → Penetração do núcleo 4MPA → 5MPA Compactação de superfície)

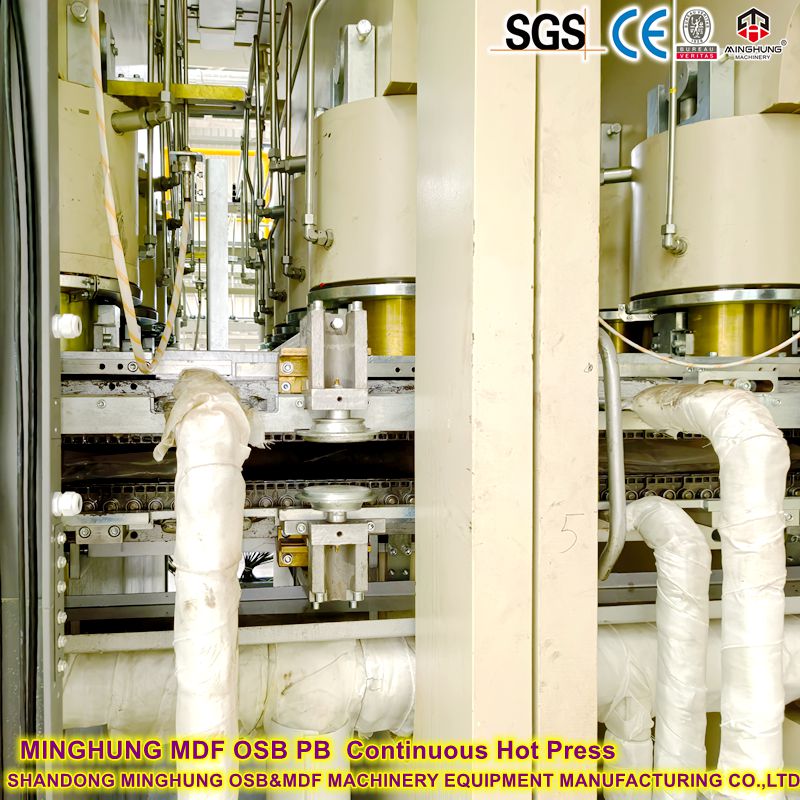

Ⅵ. Tecnologias-chave do sistema servo-hidráulico
1. Coordenação de vários cilindros
200-400 cilindros hidráulicos independentes (furo de 80-120mm), cada um equipado com:
Válvula servo de alta frequência (tempo de resposta ≤10ms)
Sensor de deslocamento de precisão (resolução de 0,001 mm)
Transdutor de pressão (erro de ± 0,05 bar)
2. Controle de circuito fechado em tempo real
Feedback duplo de posição da pressão:
Placas finas: controle de prioridade da posição (tolerância a ± 0,05 mm)
Placas grossas: prioridade do salão de pressão (variação entre zonas ＜ 0,3bar)
Ajuste dinâmico de acidente vascular cerebral a cada 50ms para compensar a deformação térmica/elástica
3. Otimização de eficiência energética
40% de economia de energia versus bombas convencionais por meio de bombas servo de frequência variável
Consumo de energia para placas de 80 mm: ≤85kwh/m³
Ⅶ. Implementação da faixa de espessura de 0-80mm
Faixa de espessura | Desafio técnico | Solução |
0,5-3mm | Esmagamento de superfície, variação de densidade ＞ 8% | Controle de posição no nível de mícrons + onda de temperatura da superfície (230 ℃ → 5s) |
8-30mm | Cura do núcleo incompleta | Penetração de temperatura média (180 ℃ ≥90s) + compensação de retenção de pressão |
50-80mm | Penetração de calor insuficiente | Pressurização graduada (0-30min: 2mpa → 30-40min: 4mpa) |
