Principais recursos e considerações de design
1. Capacidade de alta pressão:
O OSB usa fios maiores e requer alta resistência, geralmente em seções grossas.
A prensa deve fornecer pressão de trabalho máxima muito alta (normalmente acima de 500-1000 toneladas por metro de largura) para comprimir efetivamente o tapete espesso e solto composto por fios grandes.
O sistema de pressão (geralmente uma matriz de cilindros hidráulicos) precisa de controle preciso da distribuição de pressão.
2. Grande altura de abertura e placa longa da imprensa:
Grande abertura: acomoda o tapete OSB tipicamente espesso (a espessura acabada pode atingir 40 mm ou mais), exigindo altura de abertura suficiente para entrada de tapete.
Plato longo: OSB usa adesivos (normalmente resina de fenol -formaldeído - PF) que curam a temperaturas mais altas, necessitando de tempos de imprensa mais longos. O comprimento da prensa contínua (normalmente de 30 a 50 metros) fornece tempo de imprensa suficiente para garantir a cura completa da resina do núcleo. Uma prensa mais longa também permite o controle mais fino dos parâmetros do processo em diferentes zonas de imprensa.
3. Controle preciso da zona de temperatura:
O cilindro da imprensa é dividido em múltiplas zonas de aquecimento independentes (geralmente com mais de 20 anos).
Cada zona pode ser controlada de forma independente (normalmente 180 ° C - 220 ° C ou superior, dependendo da resina).
Esse controle zonal otimiza a curva de aquecimento: temperaturas mais altas podem ser necessárias na entrada para a cura rápida da superfície, mantidas no meio para cura do núcleo e potencialmente reduzidas perto da saída para minimizar camadas pré-curadas ou controlar gradientes de umidade. Isso é crucial para garantir as propriedades físicas-mecânicas do OSB (especialmente a força interna da união) e impedir a delaminação.
4. Controle preciso de espessura e perfil de densidade:
Sistema de controle de posição: a prensa possui inúmeros sensores e cilindros de posição ao longo de seu comprimento, formando um sistema de controle de circuito fechado.
Medição de espessura contínua: dispositivos como scanners a laser normalmente monitores na espessura do painel em tempo real na saída.
O sistema ajusta dinamicamente a pressão e a posição do cilindro com base na espessura do conjunto e nas medições em tempo real, garantindo espessura altamente uniforme em todo o painel.
Controlar a curva de prensagem (pressão versus posição ao longo do tempo/comprimento) em diferentes zonas otimiza a distribuição do perfil de densidade do painel (maior densidade da superfície, densidade do núcleo relativamente menor), vital para equilibrar a força do OSB e a estabilidade dimensional.
5. Adaptação a fios grandes e tapete orientado:
O design deve explicar os diferentes tamanhos e orientações dos fios nas camadas de superfície e núcleo do OSB.
Os gradientes de pressão na entrada devem evitar interromper a estrutura da superfície orientada enquanto comprimem efetivamente a camada de núcleo mais espessa.
6. Sistema de cinto de aço de alta resistência e resistência ao desgaste:
Os cintos de aço de alta resistência, resistentes ao calor e de desgaste superior e de desgaste são os componentes do núcleo.
A produção de OSB coloca demandas extremas de cintos devido à abrasão grave de grandes fios e alta pressão.
Os cintos requerem sistemas precisos de tensionamento e rastreamento para operação suave, impedindo o desalinhamento ou as rugas.
7. Manuseio de tapete eficiente:
A imprensa contínua deve integrar-se perfeitamente a formadores de tapete de alta velocidade e alta velocidade (normalmente formação contínua) e sistemas de transporte de tapete.
Uma pré-pressão é fundamental para a compactação preliminar do tapete solto OSB, reduzindo a variação da espessura que entra na imprensa principal.
8. Automação avançada e controle de processos:
Os sistemas de controle integrados e altamente automatizados (PLC/DCS) monitoram e controlam milhares de parâmetros (pressão, temperatura, posição, velocidade, espessura) em tempo real.
Sincronização com equipamentos a montante (mistura, formação) e a jusante (resfriamento, corte).
Recursos para aquisição, armazenamento, análise e otimização de processos de dados.
Princípio de trabalho e fluxo de processo
(1) pavimentação e pré-pressionamento direcionadas
Pavimentação direcionada:
Os chips de madeira OSB são divididos em camada de superfície (organizados longitudinalmente) e camada de núcleo (organizados transversalmente) e são orientados por uma máquina de pavimentação especial (como uma cabeça direcional mecânica ou sistema de pavimentação de fluxo de ar). O comprimento das lascas de madeira da camada de superfície é geralmente de 50 a 100 mm e as lascas de madeira da camada de núcleo são mais curtas (20-50 mm).
Pré-pressionando e modelagem:
A laje pavimentada entra na máquina de pré-pressionamento (pressão 0,5-1,5MPa), e o ar é removido e a direção das lascas de madeira é inicialmente fixada pela prensagem mecânica ou pré-pressionamento de alta frequência para impedir que a estrutura afrouxe durante o processo de prensa a quente subsequente.
(2) estágio de prensagem a quente contínua
Zona de alta pressão (cura inicial):
Temperatura 210–230 ℃, pressão 3,0–5.0MPa, feche rapidamente a laje e ativa o adesivo (geralmente a resina fenólica ou o adesivo MDI), e a estrutura direcional de aparas de madeira da superfície é inicialmente curada.
Zona de pressão média (balanço de plastificação):
Temperatura 200–220 ℃, pressão 2,0–3.5MPa, mantenha a penetração total do adesivo da camada central e equilibre a taxa de cura das camadas interna e externa.
Zona de baixa pressão (configuração e liberação de estresse):
Temperatura 180–200 ℃, pressão 1,0–2.0MPa, controlar a espessura final e solte o estresse interno para evitar deformação da placa.
(3) resfriamento e pós-processamento
Seção de refrigeração:
A folha pressionada é resfriada a menos de 50 ° C por um sistema de resfriamento de água circulante para estabilizar o tamanho da folha.
Cortando e lixando:
A folha é cortada em folhas padrão usando um sistema de serra de alta velocidade e a planicidade da superfície é ajustada usando uma lixadeira.

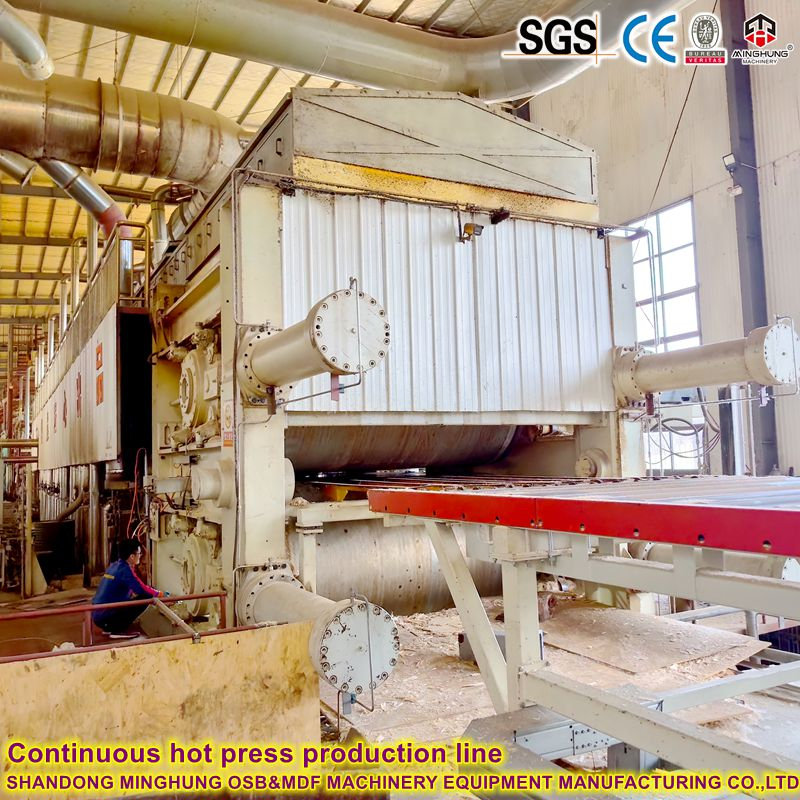

Estrutura e composição central
Sistema de placa de prensa a quente: Composto por várias placas de aquecimento, o interior é aquecido por óleo de transferência de calor ou vapor para fornecer temperatura uniforme.
Sistema de correia de aço: dois cintos de aço circulantes (superior e inferior) mantêm as lajes e correm continuamente para garantir a transmissão de pressão uniforme.
Sistema hidráulico: a pressão é aplicada através de cilindros hidráulicos, e a força de prensagem em diferentes áreas pode ser ajustada nas seções.
Sistema de controle: PLC ou controle de computador, monitoramento em tempo real de parâmetros como temperatura, pressão e velocidade.
Equipamento auxiliar: inclui máquinas de pavimentação, máquinas de pré-pressionamento, seções de resfriamento, sistemas de serra, etc.
1. Eficiência de produção muito alta: operação contínua, sem tempo de ciclo de lote, produção significativamente mais alta por unidade de tempo do que as prensas multi-abertura, ideal para a produção industrial em larga escala.
2. Qualidade excepcional do produto:
Tolerância mínima de espessura, nitidez extremamente alta na superfície.
Perfil de densidade mais uniforme e controlável, propriedades físicas mecânicas superiores e estáveis (MOR, MOE, IB).
Excelente qualidade da superfície (contato com a correia de aço).
3. Controle superior do processo: controle altamente flexível e preciso sobre os perfis de temperatura e pressão, permitindo uma melhor adaptação a diferentes matérias -primas, resinas, espessuras e requisitos de desempenho.
4. Menor consumo de energia: teoricamente mais alta eficiência térmica do que as prensas multi-abertura (contato contínuo reduz a perda de calor), potencialmente menor consumo de energia por unidade de produto.
5 Automação alta: reduz a operação manual, melhora a estabilidade e a segurança da produção.
Você precisa considerar seu plano de capacidade de produção, posicionamento do produto, situação de matéria -prima e orçamento de investimento ao escolher o tipo de imprensa e suas especificações técnicas específicas. Apenas diga -nos suas necessidades e obtenha a melhor citação.
Whatsapp: +86 18769900191 +86 15589105786 +86 18954906501
E -mail: osbmdfmachinery@gmail.com
