A mangueira de metal é feita de aço inoxidável austenítico ou materiais de acordo com os requisitos do usuário, com excelente flexibilidade, resistência à corrosão, resistência a altas temperaturas (-235 ℃ ~ +450 ℃), alta resistência à pressão (até 32MPa), no tubo É pode ser conectado em qualquer direção na estrada para compensar a temperatura e absorver a vibração, reduzir o ruído, mudar a direção do transporte médio, eliminar o deslocamento mecânico entre tubulações ou entre tubulações e equipamentos, etc. É especialmente adequado para juntas flexíveis de várias bombas , válvulas, etc.
Existem dois tipos de tubos corrugados usados em mangueiras metálicas, um é o tubo corrugado em espiral;o outro é tubo ondulado anular.
Fole espiral
O tubo corrugado em espiral é um invólucro tubular com ondulações dispostas em forma de espiral.Existe um ângulo de hélice entre duas ondulações adjacentes e todas as ondulações podem ser conectadas por uma linha espiral.
fole anular
O fole anular é uma casca tubular com ondulações circulares fechadas, e as ondas são formadas por ondulações de anel em série.O tubo corrugado anular é formado por tubo sem costura ou tubo soldado.Restringido pelo método de processamento, o comprimento do tubo único é geralmente menor que o do tubo corrugado em espiral.As vantagens do fole anular são boa elasticidade e baixa rigidez.
Conexão da mangueira de metal:
Os métodos de conexão de mangueiras de metal são divididos em conexão de flange, conexão de rosca e conexão de conector rápido.Mangueiras metálicas de pequeno diâmetro são geralmente conectadas por rosca e conector rápido, e diâmetros maiores são geralmente conectadas por flange.
A mangueira de metal de aço inoxidável (também conhecida como mangueira de metal, mangueira de aço inoxidável, mangueira corrugada de aço inoxidável, mangueira de metal) é um tubo flexível de alta qualidade em tubulações industriais modernas.É composto principalmente de foles de aço inoxidável, mangas de malha de aço inoxidável e juntas de mangueira de metal.
2. Existem dois tipos de tubos corrugados usados em mangueiras de aço inoxidável, um é um tubo corrugado em espiral;o outro é um tubo ondulado anular.
(1) A mangueira de metal em espiral é um invólucro tubular com ondulações dispostas em espiral.Existe um ângulo de hélice entre duas ondulações adjacentes e todas as ondulações podem ser conectadas por uma hélice.
(2) A mangueira de metal em forma de anel é um invólucro tubular com ondulações circulares fechadas e as ondas são formadas por ondulações em anel em série.A mangueira anular de metal é formada por tubo sem costura ou tubo soldado.Restringido pelo método de processamento, o comprimento do tubo único é geralmente menor que o do tubo corrugado em espiral.As vantagens das mangueiras anulares de metal são boa elasticidade e baixa rigidez.
3. Juntas em ambas as extremidades da mangueira de metal: As juntas incluem principalmente conexão roscada, conexão de flange, conexão de junta rápida e outros tipos.

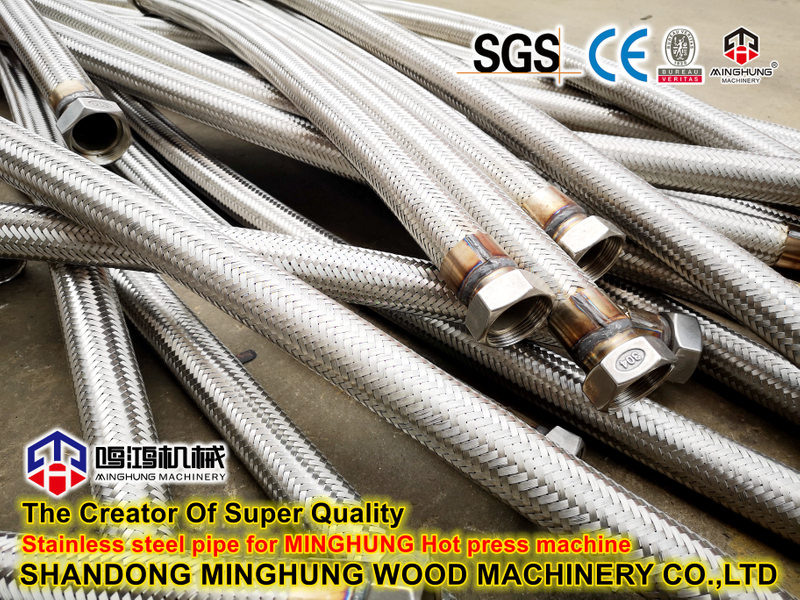

4. A manga de malha de aço inoxidável é a principal parte de suporte de pressão da mangueira trançada de metal instalada na tubulação de pressão e, ao mesmo tempo, protege a mangueira de metal.De acordo com a pressão na tubulação e o local de aplicação, uma ou mais camadas de arame de aço inoxidável podem ser selecionadas.Ou a cinta de aço é tecida de acordo com certos parâmetros para formar uma mangueira de metal de alta pressão.A faixa de pressão da mangueira trançada de metal é geralmente entre PN0.6 ~ 32.0MPa, e o máximo é 42.0MPa.Existem dois tipos de mangas de malha de aço inoxidável: mangas de malha de aço e mangas de malha de aço.
O material das partes principais da mangueira de metal é feito de aço inoxidável austenítico, o que garante excelente resistência à temperatura e resistência à corrosão da mangueira de metal.Na seleção do material da mangueira de metal, o grau de aço inoxidável correspondente deve ser selecionado de acordo com a corrosividade do meio da tubulação, o que pode garantir a resistência à corrosão da mangueira de metal.
5. As três funções da mangueira de metal: reduzir o estresse de instalação da tubulação, compensar o movimento da posição nominal da tubulação e absorver a vibração do sistema de tubulação.
6. Aplicação da mangueira de metal: Precisa de um tubo de entrega totalmente flexível e pode ser selecionado no local para evitar vibração.Pode ser usado em vapor, gás, ar, óleo pesado, petróleo, indústria química, etc.
7. Cinco elementos para a seleção de mangueiras metálicas
(1) Tamanho: O diâmetro nominal da mangueira, o tipo de junta (principalmente conexão de flange, conexão roscada, conexão de junta rápida), o tamanho da mangueira de metal e o comprimento da mangueira.
(2) Pressão De acordo com a pressão de trabalho real da mangueira, verifique o diâmetro nominal e o manômetro da mangueira de metal corrugado e decida se deve usar a mangueira de metal do tipo malha de aço inoxidável.
(3) Meio As propriedades químicas do meio transportado na mangueira determinam o material de cada parte da mangueira de acordo com a resistência à corrosão do material da mangueira.
(4) Temperatura A temperatura de trabalho e faixa do meio na mangueira;a temperatura ambiente quando a mangueira está funcionando.Quando a temperatura é alta, a pressão após a correção da temperatura deve ser determinada de acordo com a pressão de trabalho e o coeficiente de correção da temperatura da mangueira de metal em alta temperatura, de modo a determinar o nível de pressão correto.
(5) Status De acordo com o status da mangueira, consulte o uso correto e o método de instalação da mangueira de metal e o comprimento ideal da mangueira durante a compensação de assentamento.Fatores como o cálculo do comprimento de vários estados de movimento da mangueira e os tempos mínimos de curvatura e o raio mínimo de curvatura da mangueira, os parâmetros do comprimento da mangueira são selecionados e instalados corretamente.
