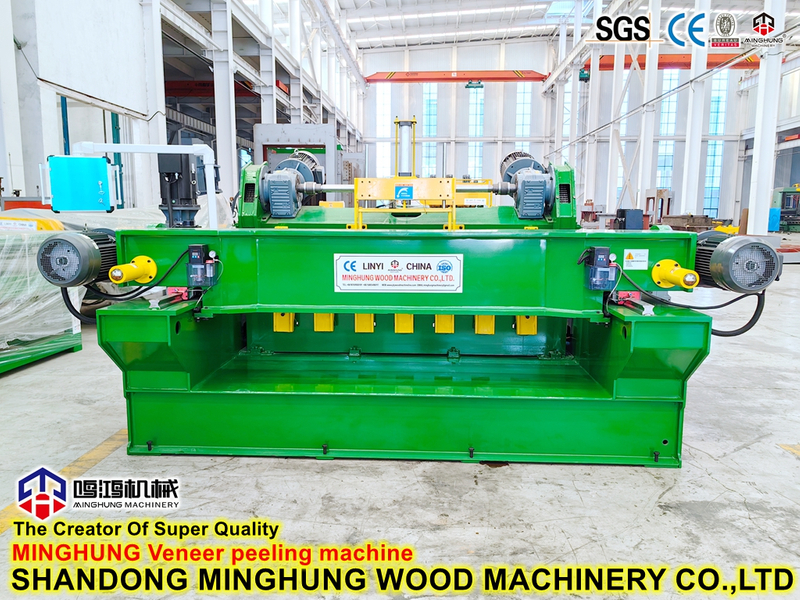

Máquina descascadora de folheado hidráulico sem fuso de 4 pés/ 8 pés
1. Preparação do registro
Descasque e corte as toras no comprimento necessário (4 pés ou 8 pés). O esquadrejamento final não é crítico (o design sem núcleo tem requisitos mais baixos nas extremidades dos toros).
2. Carregamento e fixação

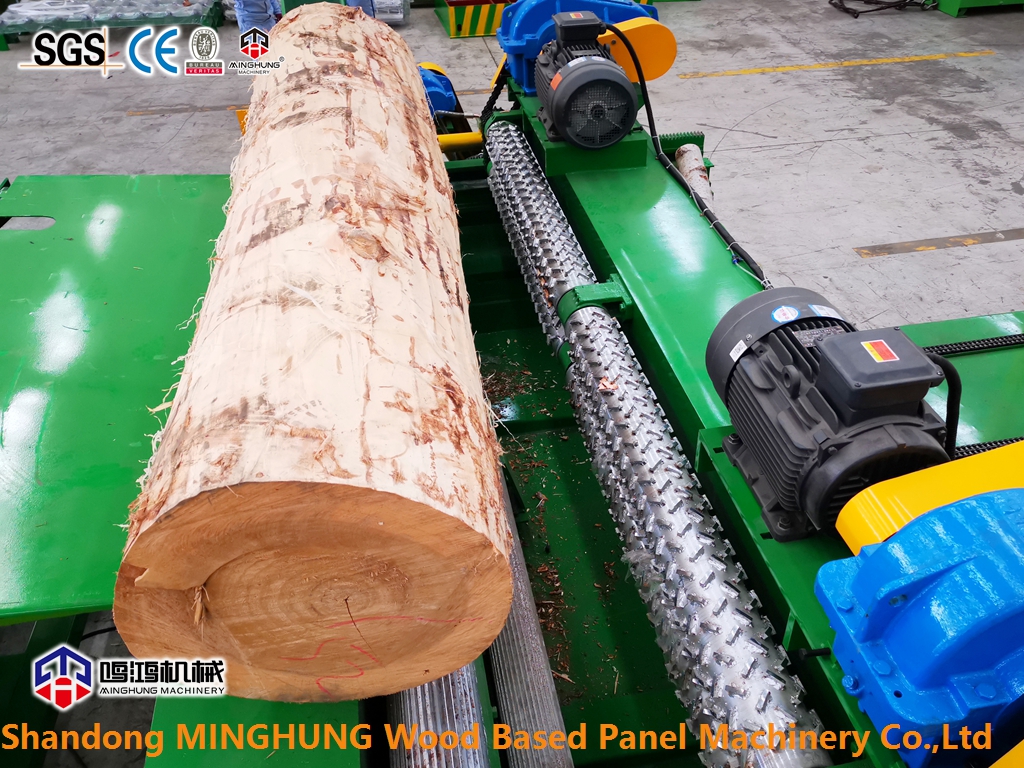

Carregue a tora através de um rack de carregamento ou manualmente. O sistema hidráulico aciona dois conjuntos de rolos de fricção (rolos inferiores e laterais/superiores) para fixar a tora sem fusos.
3. Rotação e descascamento

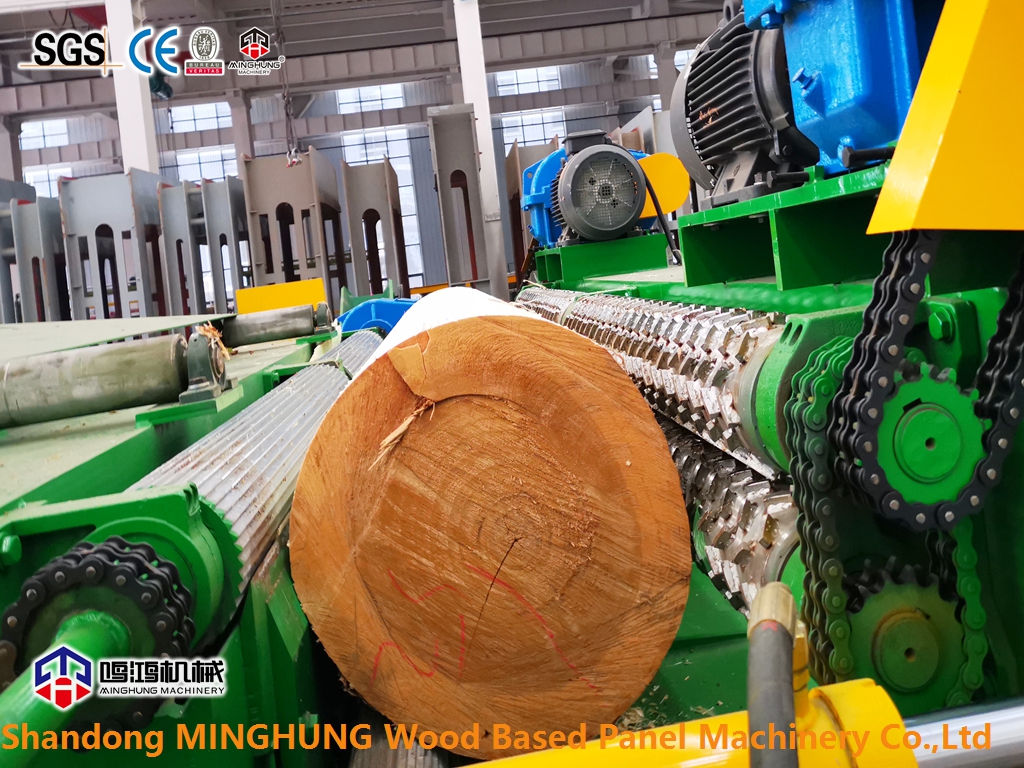

Motores hidráulicos acionam os rolos de fricção, girando a tora por fricção. Simultaneamente, o carro da faca é alimentado hidraulicamente e a lâmina descasca uma tira contínua de folheado da superfície da tora.
4. Descarga de folheado
O folheado descascado passa suavemente pelas placas guia e rolos de pressão e pode ser manuseado posteriormente por uma bobinadeira ou cortador.
5. Descarga Central
Quando o diâmetro do tronco se torna demasiado pequeno para ser agarrado eficazmente (aproximadamente 30–40 mm), os rolos de fricção libertam-se automaticamente e o núcleo restante cai ou é empurrado para fora.
6. Repita o ciclo
Carregue o próximo log e continue a produção.
Componente | Função |
Quadro | A estrutura de aço soldado resistente garante rigidez. |
Conjunto de rolos de fricção | Inclui rolo inferior e rolo lateral/superior, superfície padronizada para alto atrito; fixação hidráulica. |
Sistema hidráulico | A unidade de energia hidráulica, válvulas de controle, motores hidráulicos e cilindros fornecem potência de rotação e alimentação. |
Conjunto de transporte de facas | Segura a lâmina de descascamento; alimentação hidráulica; ajuste de espessura via parafuso manual ou ajustador fino elétrico. |
Sistema de acionamento | Os motores hidráulicos acionam diretamente os rolos de fricção com controle de velocidade contínuo. |
Sistema de controle elétrico | Controle PLC com interface touchscreen para configuração de espessura, velocidade, etc. |
Dispositivos Auxiliares | Rack de carregamento, placa guia de descarga, rolos de pressão, calha coletora de núcleo, etc. |
Especificações técnicas de 4 pés e 8 pés
Item | Valor | Item | Valor |
Nome | Máquina de descascamento sem eixo hidráulico de 4 pés | Nome | Máquina de descascamento sem eixo hidráulico de 8 pés com guindaste |
Faixa de comprimento de madeira | 1400mm | Faixa de comprimento de madeira | 2600 mm |
Diâmetro máximo do registro | 500mm | Diâmetro máximo do registro | 640mm |
Faixa de espessura | 0,5-4,0 mm | Faixa de espessura | 0,5-3,5 mm |
Velocidade | 30-100mm Ajustável | Velocidade | 30-100mm Ajustável |
Motor de rolo único | 7,5 kw * 2 unidades | Motor de rolo único | 15kw * 2 unidades |
Motor de rolo duplo | 7,5 kw * 2 unidades | Motor de rolo duplo | 15kw * 2 unidades |
Motor de alimentação | 11 kW | Motor de alimentação | 15 kW |
Motor tosquiador | 4kw | Motor tosquiador | 4kw |
Energia hidráulica | 3 kW | Energia hidráulica | 4,4 kW |
Motor de rolo de borracha | 2,2 kW | Motor de ajuste de espessura | 4kw |
Poder | 50,2 kW | Motor de rolo de borracha | 2,2 kW |
Principalmente redutor | 87＇ | Poder | 89,6 kW |
Tamanho da faca de descascar | 1500*180*16mm | Principalmente redutor | 97＇ |
Tamanho do cortador | 1500*90*12,7mm | Tamanho da faca de descascar | 2700*180*16mm |
Maneira de mudar a faca | Hidráulico abrir e fechar | Tamanho do cortador | 2700*90*12,7mm |
Peso | 9.000 kg | Maneira de mudar a faca | Hidráulico abrir e fechar |
Especificação/tamanho | 4500*2300*1500mm | Peso | 135.000 kg |
Tensão | 380V /220V /440V ou outros | Especificação/tamanho | 7200*2300*1700mm |
1. Alta utilização de madeira: O design sem núcleo reduz o diâmetro mínimo do núcleo para apenas 30–40 mm, economizando cerca de 40–50 mm a mais de madeira em comparação com tornos de fuso, reduzindo significativamente o custo do material.
2. Dois comprimentos em uma máquina: O ajuste rápido permite o processamento de toras de 4 pés e 8 pés, ideal para diversos pedidos.
3. Acionamento Hidráulico Estável e Confiável: Os motores hidráulicos fornecem torque constante, resultando em descascamento suave, espessura uniforme do folheado e uma superfície fina.
4. Fácil operação: controle PLC touchscreen com configuração digital para espessura e velocidade, alta automação, redução da dependência de mão de obra.
5. Baixa manutenção: O design sem núcleo elimina o desgaste dos fusos de precisão; o sistema hidráulico tem baixa taxa de falhas e poucas peças de desgaste.
6. Seguro e ecológico: tampas protetoras totalmente fechadas, parada de emergência, óleo hidráulico ecológico opcional, baixo ruído.
Outras máquinas em uma linha de descascamento de folheados
Para construir uma linha completa de produção de descascamento de lâminas, também oferecemos os seguintes equipamentos auxiliares:
Descascador de Toras : Remove a casca antes do descascamento, protegendo a lâmina e melhorando a limpeza da lâmina.
Veneer Clipper : Corta automaticamente a tira contínua de folheado em comprimentos predefinidos.
Secador de folheado : Secador de ar quente ou tipo rolo para reduzir o teor de umidade do folheado.
Empilhador de folheados : Empilha automaticamente folheados secos, economizando mão de obra.
Afiador de lâminas : Equipamento especial de retificação para lâminas folheadas para manter a nitidez.
descascador de madeira
cortador de folheado
máquina de secagem de folheado
empilhador de folheado
Os clientes podem escolher equipamentos opcionais de acordo com a produção e o orçamento. Fornecemos soluções completas de design de linha.
1. Consulta técnica – Recomende a configuração de máquina e linha mais adequada com base nas espécies de toras e requisitos de produção do cliente.
2. Instalação e comissionamento – Envie engenheiros ao local para orientação de instalação, comissionamento e produção experimental para garantir a operação adequada.
3. Treinamento do Operador – Forneça treinamento abrangente para seus trabalhadores, incluindo operação, manutenção, ajuste de espessura e solução de problemas.
4. Suporte pós-venda – garantia de 12 meses para toda a máquina, garantia mais longa para componentes principais, como bombas e motores hidráulicos. Fornecimento vitalício de peças de reposição originais.
5. Suporte Remoto – Diagnóstico instantâneo de falhas e suporte técnico via vídeo ou telefone.
6. Serviço de Personalização – Personalização fora do padrão para necessidades especiais (por exemplo, maior comprimento de descascamento, espécies de madeira especiais, atualizações de automação).
7. Retrofit de linha – Serviços de atualização e modernização de linhas de descascamento de folheados existentes para melhorar a eficiência e o rendimento.
