Um secador de compensado econômico é um sistema complexo que integra termodinâmica, dinâmica de fluidos e controle automático. Consiste principalmente nos seguintes oito componentes principais, cada um projetado e selecionado tendo em mente a relação custo-benefício e a confiabilidade:
1. Corpo do forno de secagem (estrutura principal)
Descrição: Esta é a “concha” do secador, formando uma câmara isolada e hermética.
Estrutura e Material:
Estrutura: Normalmente construída a partir de seções de aço de alta resistência ou tubos quadrados, garantindo uma estrutura robusta que pode suportar expansão e contração térmica a longo prazo.
Painéis de Parede: Utilize painéis “sanduíche” com chapas de aço coloridas na parte externa e lã de rocha de alta densidade ou espuma de poliuretano como núcleo. Esta estrutura proporciona um excelente isolamento térmico, fundamental para evitar perdas de calor e conseguir poupanças de energia.
Porta: Uma porta articulada resistente com juntas de borracha de silicone resistentes a altas temperaturas garante uma vedação hermética, evitando vazamento de calor e ar.
Importância: Um corpo do forno bem isolado e resistente é a base para uma secagem eficiente, impactando diretamente nos custos de energia e na uniformidade da temperatura.
2. Sistema de aquecimento
Descrição: O “coração” do sistema, fornecendo o calor necessário para a secagem.
Componentes e opções:
Fonte de calor: Oferece várias opções econômicas:
Queimador de Biomassa: A escolha mais econômica. Ele pode usar resíduos de fábrica, como lascas de madeira, aparas ou pellets, como combustível, reduzindo significativamente os custos de combustível.
Queimador a gás/óleo: Alta eficiência térmica, controle preciso de temperatura e operação estável.
Trocador de calor a vapor: Uma opção muito estável e limpa se a fábrica possuir caldeira própria.
Aquecedor Elétrico: Baixo investimento inicial e controle mais preciso, mas maior custo operacional. Adequado para regiões com eletricidade abundante e barata.

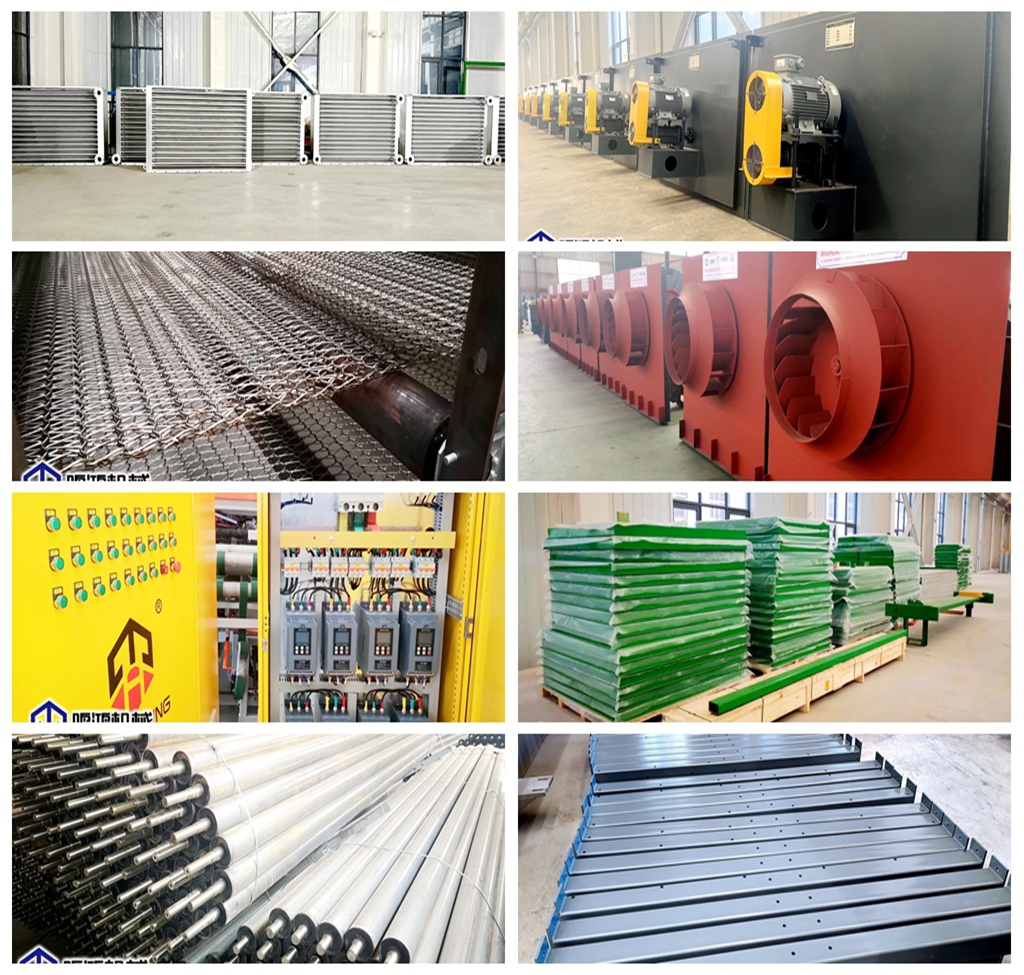

Trocador de calor: O gás de combustão de alta temperatura do queimador não entra diretamente no forno. Em vez disso, ele passa por um trocador de calor com aletas resistente a altas temperaturas para transferir calor para o ar limpo dentro do forno, evitando que a fumaça contamine as lâminas e garantindo a qualidade da secagem.
3. Sistema de Circulação
Descrição: Os “pulmões” do sistema, responsáveis por conduzir o movimento do ar para garantir uma distribuição uniforme de calor e umidade.
Componentes:
Ventiladores de circulação: Ventiladores centrífugos de alta potência, alta pressão e resistentes ao calor são usados para superar a resistência das pilhas de madeira e criar um fluxo de ar horizontal ou vertical forte e uniforme.
Motores de ventilador: Motores normalmente à prova de intempéries ou resistentes ao calor, equipados com inversores de frequência (VFDs). Os VFDs permitem o ajuste da velocidade do ventilador para otimizar a velocidade do ar em diferentes estágios de secagem, economizando energia e melhorando o processo.
Dutos de ar e defletores: Dutos cientificamente projetados e defletores ajustáveis organizam e orientam o fluxo de ar, eliminando pontos mortos e garantindo velocidade e temperatura do vento consistentes em todo o forno.
4. Sistema de desumidificação (ventilação)
Descrição: Os “rins” do sistema, responsáveis por retirar o excesso de umidade do forno.
Componentes:
Amortecedores de ventilação/entradas de ar fresco: Geralmente localizados na parte superior ou nas laterais do forno, equipados com amortecedores de venezianas controlados automática ou manualmente.
Método de Controle: Controlado pelo sistema com base no valor definido para umidade relativa. Quando a umidade é muito alta, o amortecedor de exaustão abre para liberar ar quente e úmido, enquanto a entrada de ar fresco abre para introduzir ar seco.
5. Sistema de controle
Descrição: O “cérebro” do sistema, monitorando e coordenando todo o processo de secagem.
Componentes:
PLC (Controlador Lógico Programável): A unidade de controle principal que executa programações de secagem predefinidas.
Tela sensível ao toque HMI (Interface Homem-Máquina): Permite que os operadores definam parâmetros de secagem (por exemplo, temperatura, umidade, tempo) e monitorem a curva de secagem, status do equipamento e alarmes de falha em tempo real.
Sensores:
Sensores de temperatura: (Platinum RTD Pt100) Mede com precisão a temperatura em vários pontos.
Sensor de Umidade: Mede a umidade relativa do ar dentro do forno.
Sondas de teor de umidade da madeira: (opcional) inseridas em placas de amostra para monitorar a mudança no teor de umidade dos folheados em tempo real.
Atuadores: Incluem válvulas modulantes para saída do queimador, VFDs de ventiladores e motores de amortecimento.
6. Caminhão-forno e sistema de esteira
Descrição: O mecanismo de suporte para carregar e transportar as lâminas de compensado.
Componentes:
Caminhões-forno (carrinhos): Construídos em aço robusto, com travessas na parte superior para apoiar a pilha de madeira, garantindo nenhuma deformação sob cargas pesadas de longo prazo e altas temperaturas.
Esteiras: Colocadas no interior do forno e na área externa de carga, permitindo a entrada e saída dos caminhões por meio de empilhadeiras ou guinchos.
7. Sistema de proteção de segurança
Descrição: Dispositivos essenciais para garantir a segurança dos equipamentos e do pessoal.
Componentes:
Proteção contra superaquecimento: Um limitador de temperatura independente (corte) que desliga automaticamente a fonte de calor em caso de temperaturas anormalmente altas.
Proteção contra sobrecarga do motor: Evita a queima de ventiladores e outros motores devido a sobrecarga.
Sistema de proteção contra incêndio: (Opcional) Aspersores ou detectores de fumaça podem ser instalados nos dutos de ar.
Botões de Parada de Emergência: Localizados próximos ao equipamento para desligamento imediato.
8. Placas de amostra e sistema de medição de conteúdo de umidade (opcional, mas importante)
Descrição: Utilizado para medir com precisão o teor real de umidade das facetas durante a secagem. É uma configuração avançada para secagem de precisão.
Componentes: Várias “placas de amostra” são colocadas dentro do forno. Sondas de teor de umidade são inseridas nessas placas, conectadas por meio de fios a um medidor de umidade fora do forno. Os operadores podem ler os dados de umidade em tempo real sem abrir o forno, utilizando-os como base para ajustar o processo ou determinar o final do ciclo de secagem.
