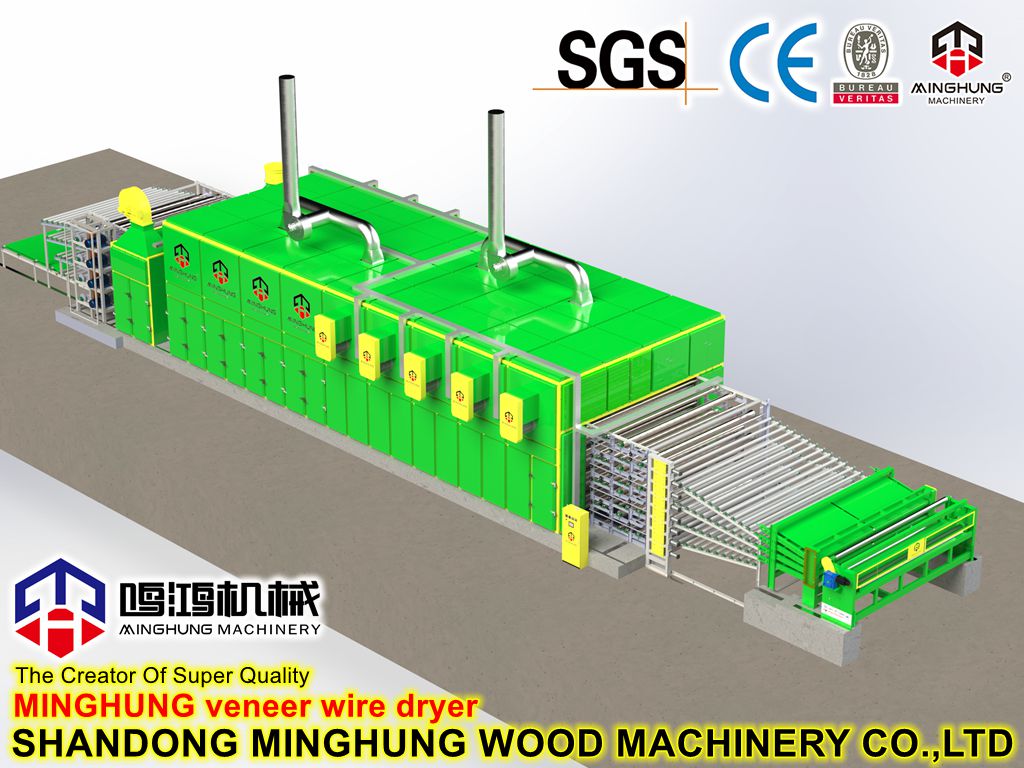

Ⅱ. Componentes principais

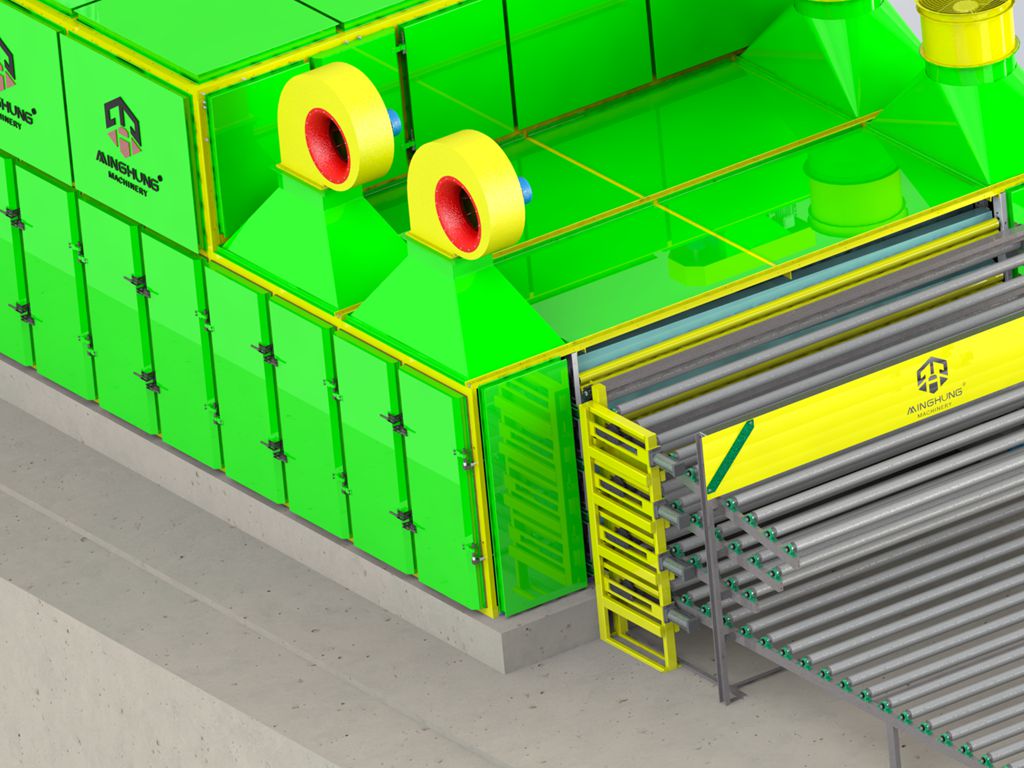

1. Câmara de secagem (corpo do forno)
Descrição: Uma grande caixa ou estrutura semelhante a um túnel que serve como espaço fechado para o processo de secagem.
Composição:
Estrutura: normalmente soldada de aço estrutural (por exemplo, tubo quadrado, aço de canal) para suporte.
Painéis de parede: Feito de placa de aço em cores ou placa de aço inoxidável, preenchida com material de isolamento de alto desempenho (por exemplo, lã de rocha, poliuretano), geralmente com 100-200 mm de espessura. Isso evita a perda de calor, melhora a eficiência energética e mantém uma temperatura interna estável.
2. Sistema de transportador de correia de malha (componente do núcleo)
Descrição: Uma correia transportadora infinita que transporta e transporta o material durante todo o processo de secagem.
Composição:
Correia de malha: tecido de fio de metal (por exemplo, aço inoxidável, ferro galvanizado), com especificações de malha personalizáveis com base no tamanho e peso do material. Deve ser resistente ao calor e resistente à corrosão.
Rolo de acionamento: localizado na extremidade da descarga, acionado por um motor para alimentar a correia.
Indler Roller: Localizado na extremidade da alimentação para tensionar e orientar a correia.
Rolos de suporte: instalado dentro da câmara para suportar a correia e o material, impedindo a flacidez.
Dispositivo de tensionamento: geralmente um parafuso ou tipo de peso, usado para ajustar a tensão da correia para garantir uma operação suave sem escorregar.
3. Sistema de aquecimento
Descrição: gera o calor necessário para a secagem.
Composição:
Fonte de calor: Selecionável com base em condições de fábrica, como aquecedores a vapor, fornos de ar quente a gás, trocadores de calor de óleo térmico ou elementos de aquecimento elétrico.
Dutos de ar quente: guie o ar quente para os locais necessários dentro da câmara de secagem.
4. Sistema de circulação de ar quente
Descrição: força o movimento do ar para garantir que o ar quente penetra na camada de material uniformemente para transferência de calor eficiente e evaporação de umidade.
Composição:
Os ventiladores de circulação: ventiladores centrífugos ou axiais de alta potência, resistentes ao calor que fornecem o poder do movimento do ar.
Placas/defletores de distribuição de ar: instalados na tomada de ar para garantir que o ar quente flua horizontal e uniformemente através da camada de correia e material, evitando manchas mortas.
5. Sistema de exaustão de umidade
Descrição: remove o ar úmido gerado durante a secagem da câmara em tempo hábil para manter uma força motriz de umidade suficiente.
Composição:
Tormas de exaustão: geralmente localizadas na parte superior ou no final da câmara.
Fãs de exaustão/amortecedores: a umidade é removida à força por ventiladores ou naturalmente por meio de amortecedores. A taxa de escape pode ser ajustada automaticamente com base nos requisitos de processo.
6. Sistema de transmissão
Descrição: fornece energia para o transportador de correia de malha.
Composição:
Motor de acionamento: normalmente um motor de frequência variável.
Caixa de engrenagens: reduz a velocidade do motor e aumenta o torque.
Mecanismo de acionamento de corrente/engrenagem: transmite energia para o rolo de acionamento.
7. Sistema de controle (o cérebro)
Descrição: controla automaticamente todo o processo de secagem para garantir a execução precisa dos parâmetros do processo.
Composição:
PLC (controlador lógico programável): o núcleo de controle que processa comandos lógicos.
Tela de toque (HMI): interface humana-máquina para definir e exibir parâmetros como temperatura, velocidade e umidade.
Sensores: incluindo sensores de temperatura e sensores de umidade para o monitoramento em tempo real do ambiente da câmara.
Atuadores: como VFDs (unidades de frequência variável) para controlar a velocidade do ventilador e a correia, as válvulas solenóides para controlar o fluxo de vapor e os amortecedores elétricos para controlar o escape.
8. Dispositivo de alimentação e descarga
Descrição: Ativa o carregamento e descarregamento automático e contínuo do material.
Composição:
Hopper/espalhador de alimentação: garante que o material seja espalhado uniformemente na correia de malha para formar uma camada uniforme.
Supper/raspador de descarga: coleta o material seco da correia e o transfere para o próximo estágio do processo.
Prevenção de crack e urdidura: utiliza cronogramas de secagem suaves e tratamento de condicionamento para reduzir defeitos de secagem (rachaduras, deformação) para menos de 1%.
Qualidade excepcionalmente alta de secagem: produz facetas lisas e acabadas lisas com teor de umidade consistente, estabelecendo a base para a produção de madeira compensada de ponta.
Operação inteligente: seleção de um toque de programas de secagem para operação automatizada, reduzindo a dependência da experiência do operador.
Eficiente e econômico e econômico: embora o ciclo de secagem possa ser um pouco mais longo, a taxa de qualificação de produto extremamente alta evita o desperdício de energia e matéria-prima associado a rejeitos, resultando em maiores benefícios abrangentes.
Ideal para fabricantes de madeira compensada com requisitos extremamente altos para a qualidade do produto, especialmente aqueles que produzem painéis de móveis de alta qualidade, painéis decorativos, painéis padrão de exportação e painéis feitos de espécies especiais (por exemplo, eucalipto propenso a crack).
Ⅴ .Evite rachaduras e deformação
A causa fundamental de rachaduras e deformação de folheado é o estresse interno gerado durante a secagem. Se a superfície seca e encolhe muito rapidamente, enquanto o interior permanece molhado e expandido, esse encolhimento irregular cria um tremendo estresse. Quando essa tensão excede a força de ligação das células de madeira, leva a rachaduras (superfície ou final) e deformação (deformação, torção).
O secador aborda esse problema em sua raiz através dos seguintes métodos:
1. Controle zonal pré -cente
Os secadores modernos de ponta dividem o forno longo em várias zonas controladas independentemente (por exemplo, zona de pré-aquecimento, zona de secagem, zona de condicionamento, zona de resfriamento). A temperatura e a umidade em cada zona podem ser definidas de forma independente e precisamente.
Zona de pré-aquecimento: usa a temperatura mais baixa e a umidade mais alta para aquecer lentamente o folheado, permitindo que o calor penetre sem fazer com que a superfície selar imediatamente.
Zona de secagem principal: emprega curvas de temperatura inteligentes (por exemplo, '' baixo-alto 'ou passo a passo) com base em espécies e espessura de madeira. Evita altas temperaturas extremas inicialmente para permitir que a umidade migre constantemente de dentro para fora.
Zona de condicionamento (zona de alívio do estresse): Esta é a etapa -chave para evitar rachaduras e deformação. Nos estágios posteriores da secagem, uma pequena quantidade de vapor ou névoa é injetada no forno para aumentar levemente a umidade do ar. Este processo 'Condicionamento a vapor ':
Alivia o estresse interno: permite que as fibras da superfície seca absorvam um pouco de umidade e se expandam um pouco, equilibrando a diferença de estresse com o interior.
Evita o endurecimento do caso: evita que as fibras da superfície se tornem permanentemente quebradiças devido à perda excessiva de água, mantendo sua flexibilidade.
Reduz a deformação: ajuda a obter um teor de umidade mais equilibrado em todo o verniz, mantendo assim a planicidade.
2. Sistema de circulação de ar ultra-uniforme
Fãs eficientes e design do duto de ar: usa ventiladores de alta potência e desenhados cientificamente defletores e bicos de ar para garantir velocidade, temperatura e umidade altamente consistentes do ar em todos os pontos do forno.
Elimina manchas mortas: o fluxo de ar uniforme significa todas as folhas de folheado, seja no centro ou na borda, recebem condições de secagem idênticas. Isso impede que o excesso de secagem local (propenso a rachaduras) ou a secagem local (propenso a moldagem) causada pelo fluxo de ar desigual.
3. Aplicação de cronogramas de secagem inteligentes (receitas)
O sistema de controle é pré-carregado com curvas de secagem otimizadas para diferentes espécies de madeira (por exemplo, eucalipto propenso a trincas, álamo macio), espessuras (por exemplo, 1,5 mm, 2,0 mm, 3,0 mm) e teor de umidade inicial.
O operador simplesmente seleciona a receita apropriada e a máquina executa automaticamente o processo de secagem mais gentil e mais adequado. Isso substitui a instabilidade de confiar apenas na experiência de um operador e permite a secagem padronizada e repetível de alta qualidade.
4. Velocidade de secagem controlada (sistema transportador)
A velocidade do transportador é controlada por uma unidade de frequência variável (VFD). Para espécies propensas a rachaduras, a velocidade pode ser reduzida, prolongando o tempo de permanência do verniz no forno. Isso torna o processo de secagem mais lento e gentil, dando umidade suficiente para escapar de forma constante.
5. Corpo de forno isolado de alto desempenho
O isolamento de alta qualidade garante extrema estabilidade do ambiente térmico dentro do forno, impedindo que o estresse adicional causado por flutuações de temperatura que levam a uma expansão repetida e contração do verniz.
Em resumo, prevenir rachaduras e deformação não é um recurso único, mas o resultado de uma abordagem sistemática de engenharia:
Ele usa 'controle zonal preciso' para mapear o roteiro de secagem, 'circulação uniforme' para garantir a execução consistente, a ação principal de 'condicionar o tratamento ' para liberar e equilibrar ativamente todos os estresse e, finalmente, 'Retiradas inteligentes' para codificar as práticas das melhores práticas, os padrões das melhores práticas.
Além do secador, podemos fornecer todo o equipamento para toda a linha de produção de madeira compensada, incluindo máquinas de reversão, máquinas de serra rotativa, máquinas de colagem, máquinas de prensagem a frio, máquinas de prensagem a quente, máquinas de serra de borda, máquinas de lixamento e assim por diante.
