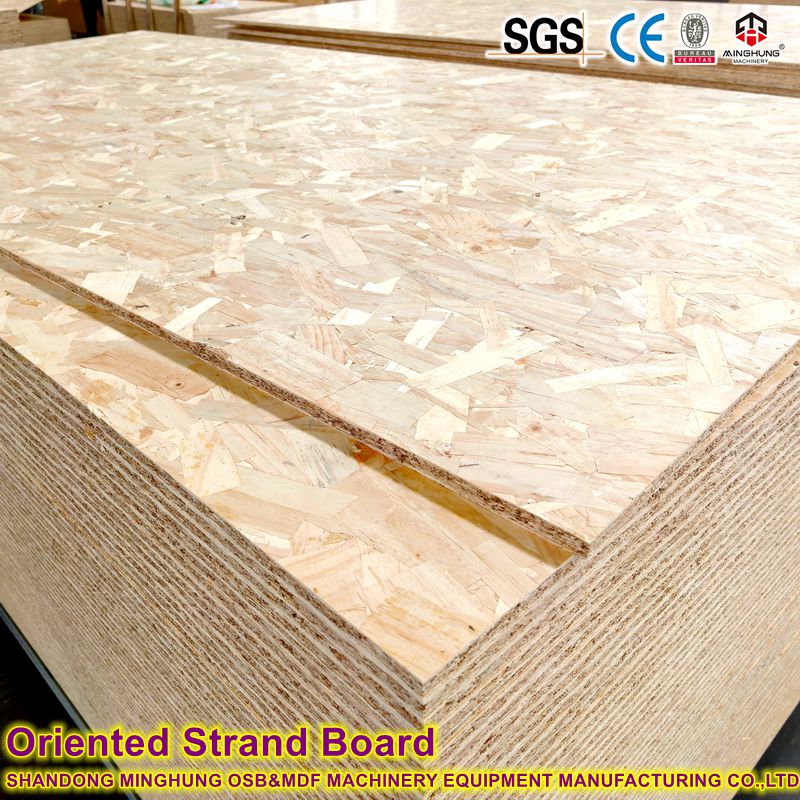

Ⅰ. OSB (placa de fita orientada)
1. Definição e estrutura
O OSB é um painel de madeira projetado feito de fios de madeira alinhados direcionalmente, ligados a resina sob calor e pressão.
Principais recursos:
-Orientação de 3 camadas: fios de superfície alinhados longitudinalmente (resistência à flexão), fios de núcleo orientados cruzados (estabilidade dimensional);
-Eco-materiais: usa madeira de rápido crescimento (por exemplo, álamo, pinheiro) ou madeira reciclada;
- Resinas avançadas: normalmente PMDI (diisocianato de metileno polimérico), atendendo aos padrões à prova d'água EN 300.
2. Vantagens de desempenho
Propriedade | Valor/descrição |
Força mecânica | Mor ≥22 MPa (excede o compensado) |
Resistência à umidade | Inchaço de espessura de 24 horas ＜ 15% (EN 317) |
Classe de emissão | Liberação de formaldeído ≤0,03 ppm (carb p2) |
Aplicações | Revestimento estrutural, piso de contêiner, substratos de móveis |
3. Processo de produção
Preparação da fita: madeira cortada em fios de 50 a 100 mm de comprimento × 10–30 mm de largura;
Aplicação de resina: fios de face revestidos com pmdi de 8 a 12%, fios de núcleo com resina UF/MUF de 3 a 5%;
Formação orientada: alinhadores mecânicos/pneumáticos criam camadas orientadas para cruz;
Pressionamento contínuo: curado sob alta pressão (＞ 5 MPa) e temperatura (200–220 ° C).

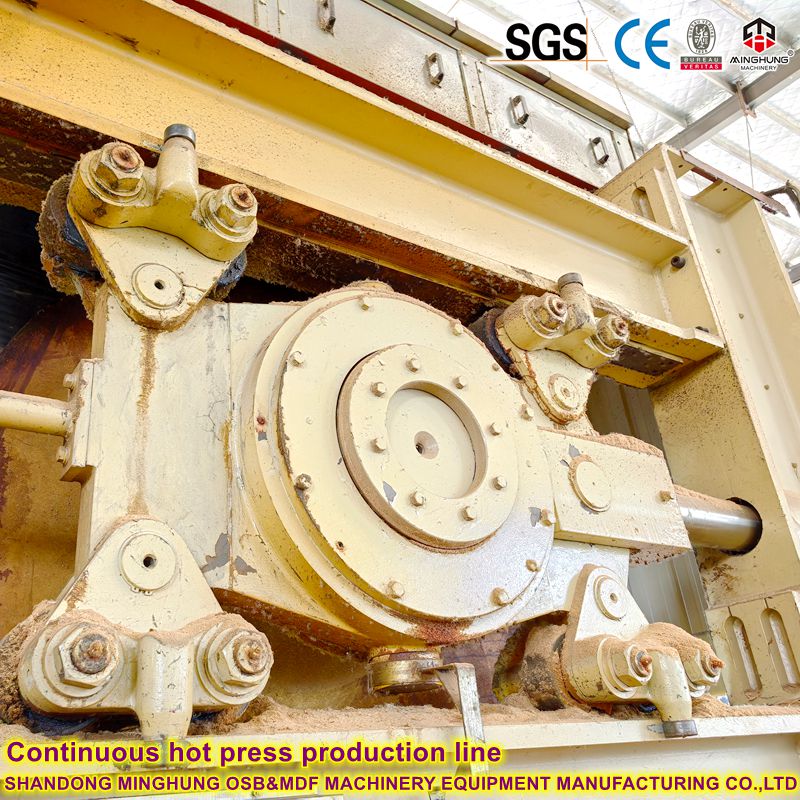

Ii. Tecnologia de imprensa quente de platada plana contínua
1. Função do núcleo
Como o coração das linhas de OSB, as prensas contínuas permitem produção de alta velocidade (＞ 1.200 mm/s), de grande formato (até 4,8 m de largura), eliminando gargalos de prensas multi-abertura do tipo lote.
2. Subsistemas críticos
Transporte de correia de aço: cintos de liga resistentes ao calor (1,2 a 1,8 mm de espessura) funcionam sob tensão constante;
Hidráulica zoneada: 12 zonas de pressão independentes (5-40 MPa ajustáveis) para controle de gradiente (liberação do gás → ligação de alta pressão → calibração de espessura);
Sistema de óleo térmico: o óleo circula em placas aquecidas com ± 1,5 ℃ Precisão para cura uniforme;
Controle de espessura: sensores de laser monitoram a espessura da placa, ajustando dinamicamente a pressão (± 0,05 mm de precisão).
3. Inovações tecnológicas
Eficiência contínua: 300% de saída mais alta vs. prensas em lote, suportando operação 24/7;
Otimização de energia: a recuperação de calor residual reduz o uso de vapor em 35%, o servo-hidráulico economiza ＞ 25% de potência;
Controle inteligente: os algoritmos PID baseados em PLC compensam a deformação da correia, garantindo a uniformidade da densidade (desvio ＜ 3%).
4. Valor industrial
Aborda os imperativos da produção OSB:
Cura rápida de alta pressão da resina PMDI (＜ 3 min de tempo de imprensa);
Controle preciso das tensões entre camadas em estruturas orientadas;
Produção flexível para densidades variadas (550-750 kg/m³).
5. Princípio de trabalho e fluxo de processo
(1) pavimentação e pré-pressionamento direcionadas
Pavimentação direcionada:
Os chips de madeira OSB são divididos em camada de superfície (organizados longitudinalmente) e camada de núcleo (organizados transversalmente) e são orientados por uma máquina de pavimentação especial (como uma cabeça direcional mecânica ou sistema de pavimentação de fluxo de ar). O comprimento das lascas de madeira da camada de superfície é geralmente de 50 a 100 mm e as lascas de madeira da camada de núcleo são mais curtas (20-50 mm).

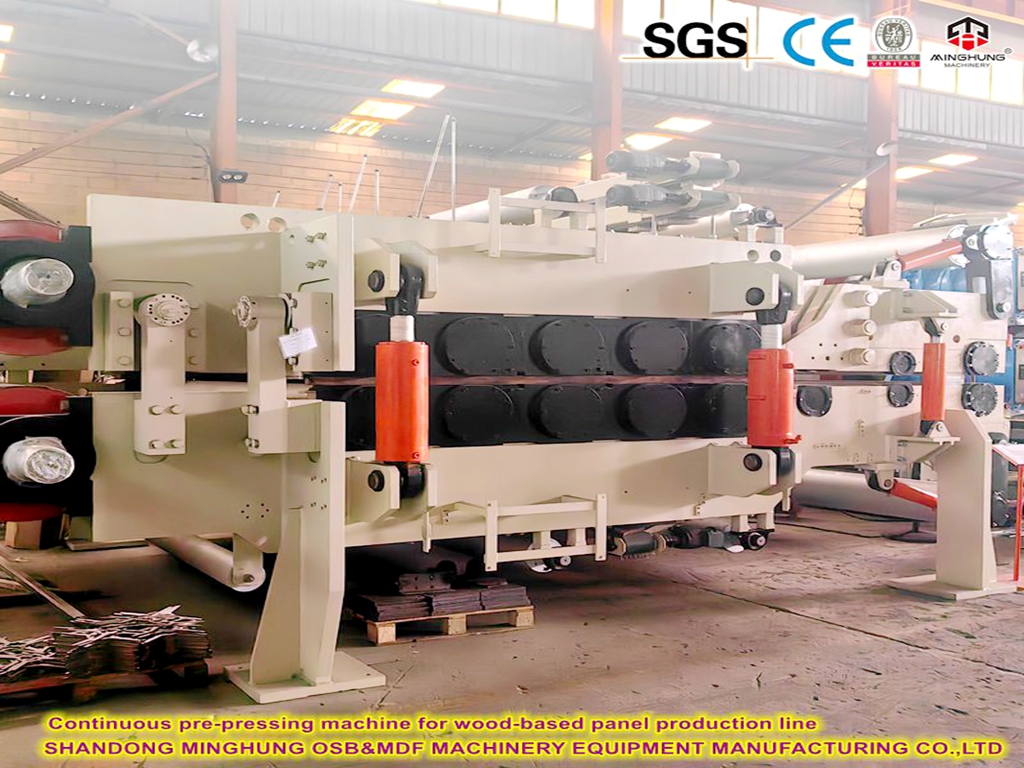

Pré-pressionando e modelagem:
A laje pavimentada entra na máquina de pré-pressionamento (pressão 0,5-1,5MPa), e o ar é removido e a direção das lascas de madeira é inicialmente fixada pela prensagem mecânica ou pré-pressionamento de alta frequência para impedir que a estrutura afrouxe durante o processo de prensa a quente subsequente.
(2) estágio de prensagem a quente contínua
Zona de alta pressão (cura inicial):
Temperatura 210–230 ℃, pressão 3,0–5.0MPa, feche rapidamente a laje e ativa o adesivo (geralmente a resina fenólica ou o adesivo MDI), e a estrutura direcional de aparas de madeira da superfície é inicialmente curada.
Zona de pressão média (balanço de plastificação):
Temperatura 200–220 ℃, pressão 2,0–3.5MPa, mantenha a penetração total do adesivo da camada central e equilibre a taxa de cura das camadas interna e externa.
Zona de baixa pressão (configuração e liberação de estresse):
Temperatura 180–200 ℃, pressão 1,0–2.0MPa, controlar a espessura final e solte o estresse interno para evitar deformação da placa.
(3) resfriamento e pós-processamento
Seção de refrigeração:
A folha pressionada é resfriada a menos de 50 ° C por um sistema de resfriamento de água circulante para estabilizar o tamanho da folha.
Cortando e lixando:
A folha é cortada em folhas padrão usando um sistema de serra de alta velocidade e a planicidade da superfície é ajustada usando uma lixadeira.
Ⅲ .Sistema hidráulico independente de 12 zonas
1. Design do sistema central
O sistema hidráulico independente de 12 zonas é o núcleo do OSB (placa de fita orientada), impressoras contínuas de alta pressão. Ele adota um projeto de circuito dedicado (o atuador de cada zona é fornecido por uma válvula de controle separada), permitindo a regulação independente de pressão e fluxo em todas as 12 zonas de prensagem. Cada zona integra válvulas proporcionais de alta precisão e sensores de pressão para controle de circuito fechado da pressão do platô e deslocamento do cilindro, atendendo a diversos requisitos, como escape, calibração de espessura e pressão de cura durante diferentes estágios de prensagem.
2. Princípios operacionais
2.1 Controle específico da zona: Cada zona hidráulica corresponde a uma seção longitudinal da imprensa.
Por exemplo:
As zonas 1 a 3 (infeed) aplicam baixa pressão para facilitar a fuga de gás;
As zonas 4-9 (meio) oferecem alta pressão para a ligação;
As zonas 10–12 (saída) reduzem a pressão para estabilizar a formação da placa.
2.2 Sincronização por pressão-deslocamento: Válvulas proporcionais Ajuste dinamicamente a pressão do cilindro enquanto os sensores de deslocamento monitoram as posições do cilindro. Os algoritmos PID atingem a sincronização de vários cilindros no nível milímetro, eliminando os desvios da espessura.
2.3 Isolamento de falhas: o projeto dedicado do circuito isola as falhas da zona, permitindo operação ininterrupta em zonas não afetadas durante a manutenção.
3. Vantagens técnicas
Alta adaptabilidade: suporta a produção flexível de OSB de 12 mm a 40 mm, com ajuste de pressão de 5 a 40 MPa.
Eficiência energética: as zonas independentes fornecem óleo sob demanda, reduzindo o consumo de energia em ~ 25% versus sistemas seriais e melhorando a velocidade de resposta em 40%.
Garantia de estabilidade: simulações do sistema (via amesim/matlab) otimizam os parâmetros da função de transferência, suprimindo flutuações de pressão e mantendo a deformação do platênio <0,1 mm durante a operação contínua.
