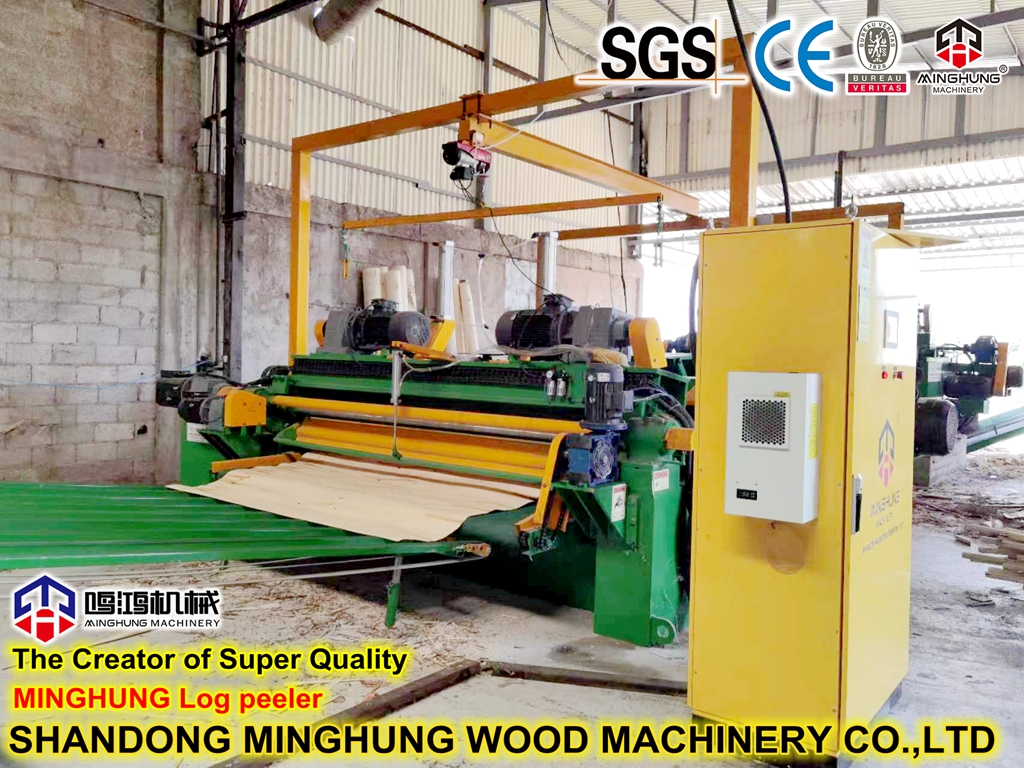

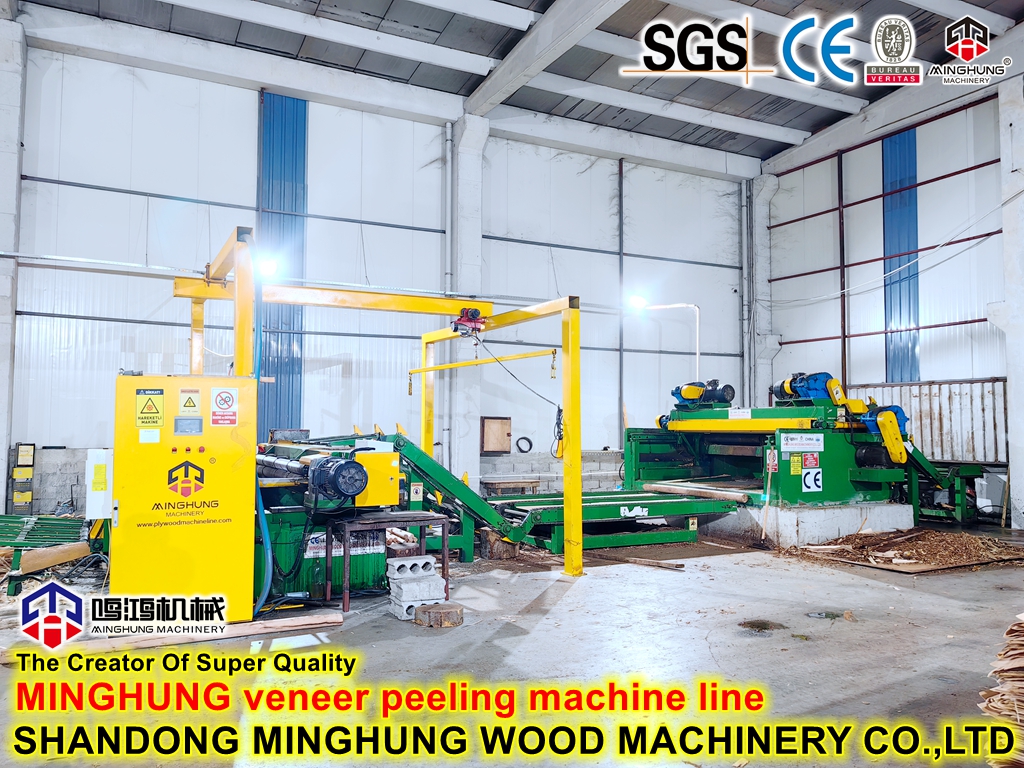

Máquina de descascar folheados totalmente automática
I. Visão geral do produto
A máquina descascadora de folheados totalmente automática representa o auge da tecnologia de produção de folheados, integrando sistemas de controle mecânico, elétrico, hidráulico e inteligente. Este equipamento de última geração na indústria de processamento de madeira realiza um fluxo de trabalho totalmente automatizado, desde o carregamento de toras e posicionamento preciso até o descascamento automático e enrolamento da folha acabada. Através de detecção avançada de sensores, controle de programa PLC e sistemas de servoacionamento, garante a produção contínua e estável de folheados de alta qualidade com espessura uniforme e superfícies lisas sem intervenção manual.
 | II. Principais recursos técnicos |
1. Sistema de controle inteligente
Utiliza PLC de nível industrial e IHM com tela sensível ao toque
Possui memória de parâmetros, diagnóstico de falhas e estatísticas de dados de produção
Suporta monitoramento e operação remota
2. Sistema automatizado de manuseio de materiais
Equipado com dispositivo de carregamento automático usando mecanismo de garra hidráulico
Sistema integrado de reconhecimento de visão para detecção automática de formato e tamanho de toras
Inclui dispositivos automáticos de descarga e enrolamento de folheados
3. Sistema de acionamento de precisão
Emprega servomotores e fusos de esferas de precisão
Alcança alimentação precisa em nível de mícron do carro de facas
Incorpora codificadores de alta precisão para monitoramento de processos em tempo real
| III. Fluxo de trabalho |
1. Fase de carregamento automático
O mecanismo de captura hidráulico transfere toras para a posição de processamento
O sistema Vision identifica automaticamente a linha central do tronco
Os fusos fixam automaticamente e centralizam a tora
2. Fase de Peeling Inteligente
O sistema calcula automaticamente os parâmetros de corte ideais
Monitora a espessura do folheado em tempo real com ajuste automático
Lida automaticamente com defeitos de log e situações especiais
3. Fase de Manuseio do Produto Acabado
Conclui automaticamente o enrolamento ou empilhamento do folheado
Separação e coleta automática de núcleos
Gravação e armazenamento automático de dados de produção
| Ⅳ . Princípio do Peeling Central |
O princípio fundamental da unidade de descascamento em uma máquina totalmente automática continua sendo o “Corte Rotativo de Eixo Fixo”, mas sua precisão, estabilidade e métodos de controle representam um salto qualitativo em comparação com as máquinas convencionais.
1. Peeling de velocidade linear constante:
Princípio: Nas máquinas tradicionais, a velocidade do fuso pode ser constante, mas à medida que o diâmetro da tora diminui, a velocidade linear de corte cai, afetando a qualidade do folheado. Os modelos totalmente automáticos utilizam sistemas de servocontrole para garantir que a velocidade linear no ponto de contato entre a ponta da faca e a tora permaneça constante durante todo o descascamento.
Implementação: O sistema calcula o diâmetro instantâneo da tora em tempo real e ajusta automaticamente a velocidade do fuso de forma inversa. A velocidade é mais lenta em diâmetros maiores e mais rápida em diâmetros menores. Isso garante condições de corte consistentes e qualidade da superfície do início ao fim.
2. Peeling de Espessura Constante:
Princípio: A espessura do folheado teoricamente é igual à distância de avanço por revolução do carro da faca. Para atingir espessura constante, os movimentos de “rotação” e “alimentação” devem manter uma relação matemática precisa.
Implementação: O avanço do carro de facas é controlado por um servo motor e um fuso de esferas de precisão, sincronizado em tempo real com o codificador rotativo do fuso. Para cada revolução detectada pelo codificador, o PLC comanda o carro da faca para avançar com precisão por uma distância definida (a espessura do folheado). Esta relação é rigorosamente mantida independentemente das variações de velocidade.
3. Alimentação radial:
Durante o descascamento, o carro da faca se move contínua e suavemente em direção ao centro da tora. Este movimento é o avanço radial. A suavidade e precisão deste movimento determinam diretamente a uniformidade da espessura do folheado.
| Ⅴ . Componentes de peeling central |
1. Sistema de fuso: fixa e aciona a rotação da tora. É o “coração poderoso” do descascador automático.
Composição:
Fuso de Acionamento: Acionado diretamente ou através de um redutor de alta precisão por um servo motor de alta potência. Sua superfície é especialmente tratada termicamente para alta dureza e resistência ao desgaste. A cabeça do fuso (pontas) foi cientificamente projetada para garantir uma aderência poderosa sem danificar as pontas da tora, mesmo em altas velocidades.
Fuso do Cabeçote Móvel: Também acionado por força servo ou hidráulica, desliza sobre trilhos guia de precisão para pressionar a outra extremidade da tora. Está perfeitamente alinhado com o fuso de acionamento para garantir um centro rotacional estável.
2. Conjunto do carro da faca: carrega os componentes de corte e executa o movimento de avanço radial preciso. É o “braço executor” que determina a qualidade da faceta.
Composição:
Corpo do carro: Fabricado em ferro fundido de alta rigidez ou estrutura soldada, garantindo nenhuma deformação sob forças de corte significativas.
Faca de descascar: feita de liga de aço especial para ferramentas com geometria de borda otimizada para nitidez e durabilidade. Muitas vezes equipado com um amolador automático de facas que afia a lâmina durante interrupções na produção, mantendo uma nitidez consistente.
Barra de pressão e suporte: Este é um dos componentes da “alma” do descascador.
Barra de pressão: Componente em forma de barra com curva e aresta específicas, instalada logo na frente do fio da navalha com folga ajustável.
Funções:
Pré-compressão: Comprime as fibras da madeira antes do corte da faca, evitando fissuras (rachaduras) no verso do folheado causadas por flexão e estiramento.
Controle de Espessura: Trabalha com a folga até o fio da navalha para definir a espessura real compactada do folheado.
Orientação de dobra: Ajuda o folheado cortado a ondular e deixar a tora suavemente.
Em modelos totalmente automáticos, a força da barra de pressão é frequentemente controlada por servo, ajustada automaticamente com base no material e no diâmetro da tora.
3. Sistema de alimentação: Aciona o carro da faca para um movimento linear preciso.
Composição: Servo Motor + Conjunto Fuso Esférico de Precisão. O servo motor fornece deslocamento angular preciso e o fuso de esferas o converte em deslocamento linear com precisão de nível nanométrico. Esta é a garantia técnica para conseguir um peeling de “espessura constante”.
4. Base e Trilhos Guia: A plataforma fundamental que suporta todos os componentes móveis.
Composição: Fabricado em ferro fundido de alta qualidade ou estrutura integral de aço soldado, submetido a múltiplos tratamentos de alívio de tensões para extrema rigidez e estabilidade. Os fusos, o contraponto e o carro da faca são montados em trilhos-guia lineares de alta precisão e serviço pesado, garantindo que todos os movimentos sejam suaves, sem desvios e com baixo atrito.
5. Sistema de controle inteligente
Arquitetura de controle dual-core com PLC industrial e computador industrial
IHM colorida sensível ao toque de 10 polegadas
Módulo de monitoramento remoto e análise de dados
Autodiagnóstico e sistema de alerta precoce
| Ⅵ. Principais vantagens |
1. Eficiência de produção significativamente melhorada
Permite operação contínua 24 horas por dia, 7 dias por semana
Aumenta a velocidade de produção em mais de 40% em comparação com equipamentos semiautomáticos
Reduz a intervenção manual, melhorando a utilização do equipamento
2. Estabilidade superior da qualidade do produto
Tolerância de espessura do folheado controlável dentro de ±0,02 mm
Elimina erros humanos por meio de operação automatizada
Excelente consistência com taxa de rendimento superior a 98%
3. Redução Substancial nos Custos Operacionais
Reduz o número de operadores necessários
Reduz a necessidade de habilidades e os custos de treinamento
Minimiza ao máximo o desperdício de matéria-prima
| Ⅶ. Parâmetros Técnicos |
Diâmetro de tora adequado: 150-800 mm
Comprimento adequado do tronco: 1300-2700 mm
Faixa de espessura do folheado: 0,5-4,0 mm
Capacidade de produção: 20-60 toras/hora
Precisão de controle: ± 0,02 mm
Potência total: 45-75kw
