Máquina compacta de empilhamento de sucção de madeira compensada
O empilhador de sucção compacto de compensado é uma solução de automação leve desenvolvida para clientes que têm espaço limitado, mas precisam melhorar a eficiência do empilhamento. A largura total da máquina corresponde à de um transportador de rolos padrão, exigindo uma área mínima de apenas 6 metros quadrados e pode substituir diretamente uma estação de empilhamento manual. O equipamento adota um design de pórtico de sucção integrado, combinando geração de vácuo, sucção, elevação e movimento horizontal em uma unidade, evitando tubulações e cabos complexos de sistemas separados.
1. Design extremamente compacto: Comprimento da máquina ≤3m, largura ≤2m, altura de instalação ajustável. Pode passar facilmente pelas portas padrão da oficina; rodízios móveis opcionais.
2. Sistema de sucção eficiente: bomba de vácuo de palheta rotativa de alta velocidade integrada (ou gerador de vácuo com economia de energia) emparelhada com 4–8 ventosas independentes. Força de sucção efetiva máxima 120kg (suficiente para pegar uma única folha de compensado).
3. Aderência adaptativa: As ventosas possuem um mecanismo de amortecimento flexível, adaptando-se ao leve empenamento do painel ou espessura irregular (5–30 mm) sem danificar a superfície do painel.
4. Operação simples: Tela sensível ao toque colorida com interface chinês/inglês. 3 modos de empilhamento comuns predefinidos (pilha alinhada de folhas avulsas, pilha giratória alternada, pilha contada) – início com um botão.
5. Instalação e comissionamento rápidos: Pré-montado na fábrica. No local, basta conectar energia e ar comprimido (para liberação de vácuo). Pronto para produção em 2 horas.
6. Seguro e econômico: Proteção de cortina de luz padrão, alarme de baixa sucção, operação de baixo ruído (<75dB), consumo de energia de apenas 1/3 dos empilhadores grandes.
Depois que o compensado chega à posição de empilhamento manualmente ou através de um transportador de rolos a montante, o operador pressiona o botão de partida ou um interruptor de indução automático é acionado. O pórtico de sucção desce, os copos entram em contato com a superfície do painel e o sistema de vácuo cria pressão negativa. Quando o valor definido é atingido, o pórtico sobe e se move horizontalmente acima do palete de empilhamento. O vácuo é liberado, o painel cai e o pórtico retorna à posição de espera – completando um ciclo de empilhamento. O tempo de ciclo é de aproximadamente 12 a 15 segundos por folha.

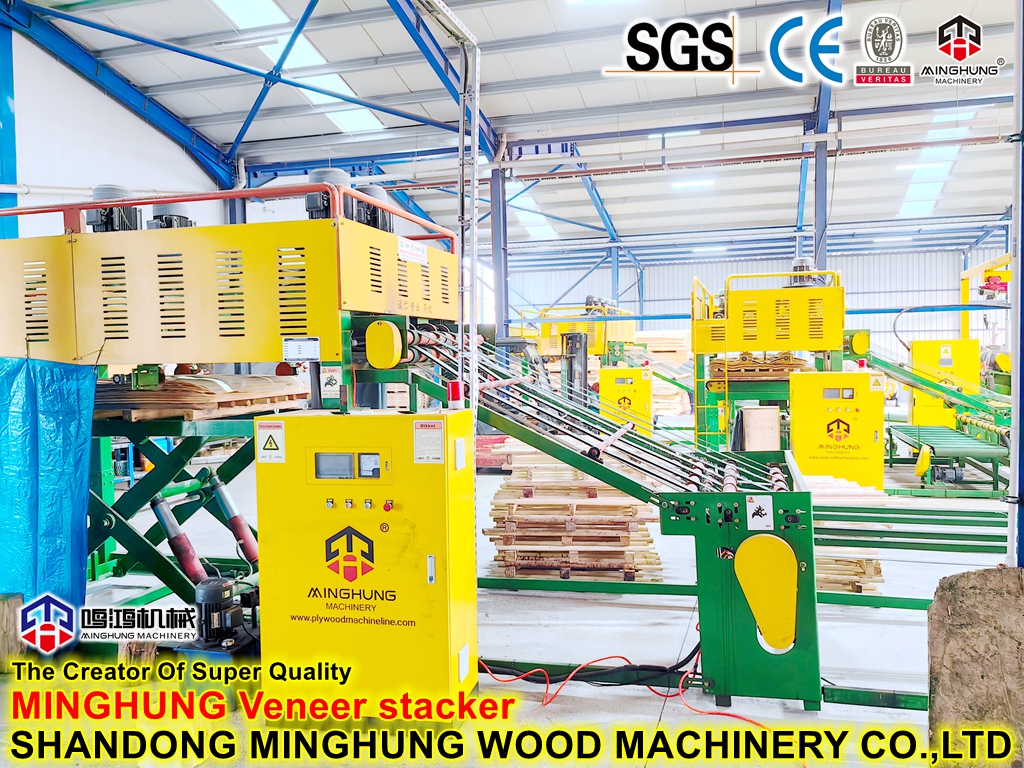

Nome | Empilhador de folheado de 4 pés |
modelo | MH-VS127A |
modo de elevação | elevador hidráulico * 3kw * 1 conjunto |
motor do ventilador | 5,5 kw * 2 unidades |
motor de condução | 3kw * 2 unidades |
pressione o motor do folheado | 2,2 kw * 1 unidade |
transportador de folheado de resíduos | 2,2 kw * 1 unidade |
poder total | 25 kW |
tamanho do folheado | 900-1300*600-1300mm |
grossura | <3,6 mm |
peso total | 2,5t |
tamanho | 5500*2000*2750mm |
Paletização de produtos acabados em pequenas fábricas de compensados
Empilhamento após corte de placas multicamadas
Empilhamento automático em laboratórios ou linhas de amostra
Empilhamento temporário de painéis de móveis
Nós somos Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China fábrica e fabricante de conjuntos completos de máquinas para madeira compensada e máquinas para folheados.

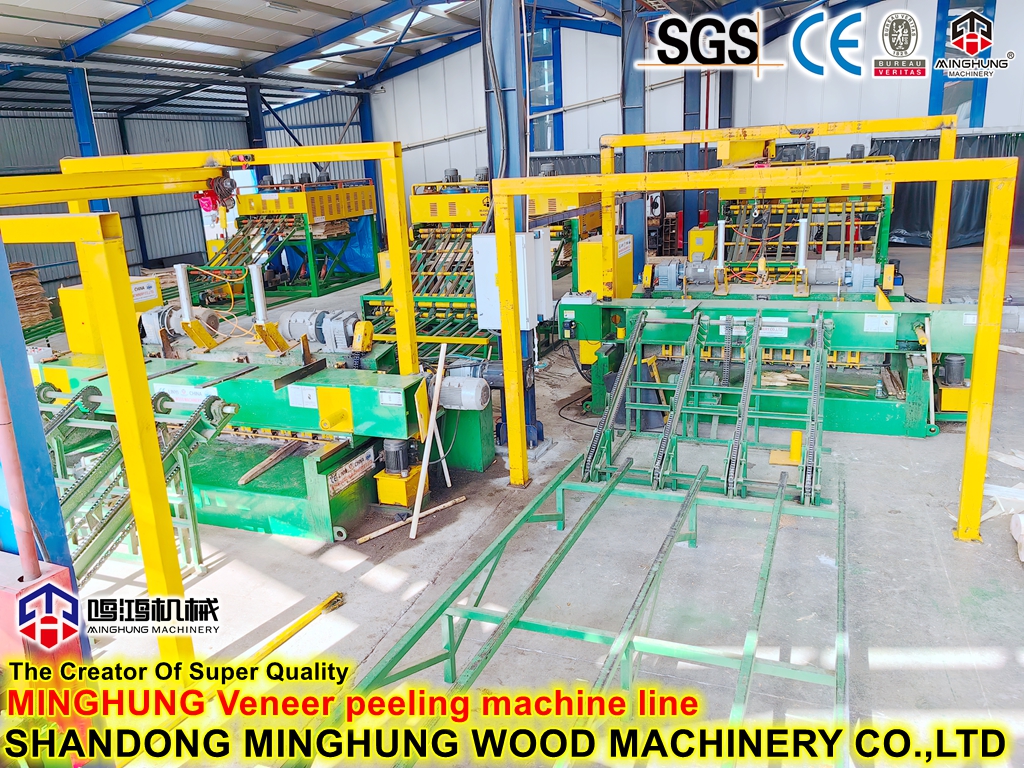

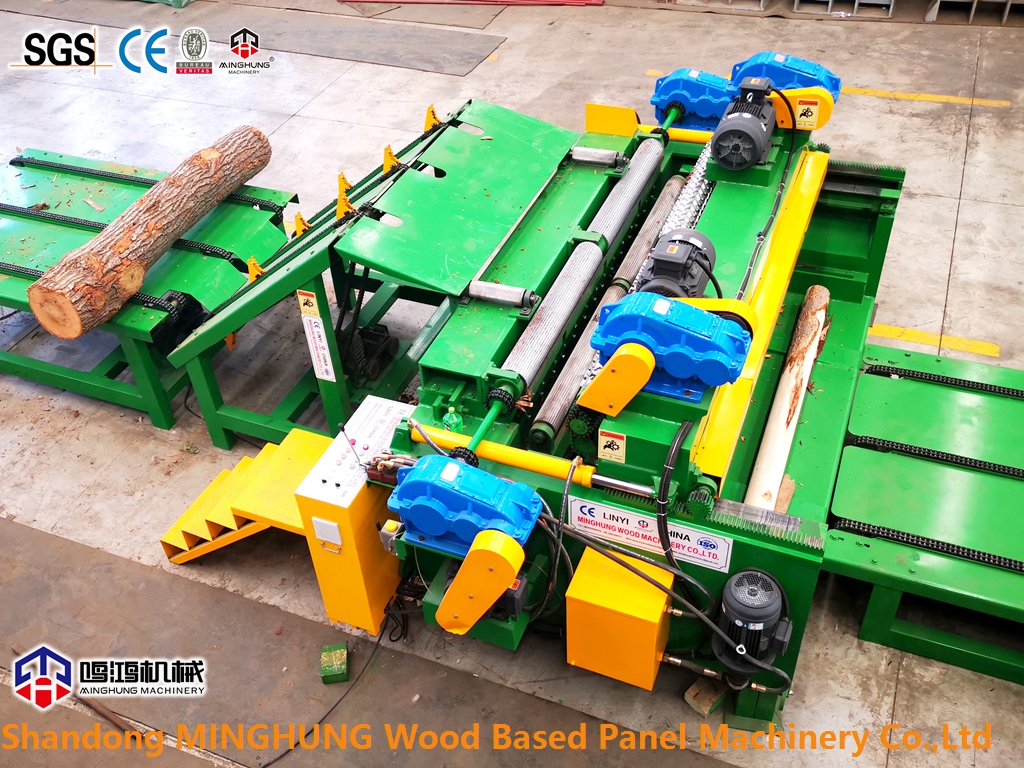

Machines include:Veneer production line(Log debaker,Veneer peeling machine, Log loader,Automatic stacker)，Blade sharpener,Veneer patching machine,Veneer dryer machine(Veneer roller dryer, Veneer mesh dryer, Veneer press dryer), Veneer gluing machine,Plywood lay-up machine, Veneer jointing machine, Plywood cold press, Hot press machine,Plywood edge trimming cutting machine, Máquina de lixamento e calibração, máquina de cair de madeira compensada, mesa de elevação e assim por diante.
