Fluxo de Produção
Todo o processo pode ser resumido em três etapas principais: Front End - Preparação de Precisão, Middle End - Modelagem de Precisão e Back End - Acabamento e Inspeção de Precisão.
Front-end: preparação de precisão
1. Descascamento e corte de toras: toras de madeira nobre são descascadas e cortadas em segmentos de comprimento padrão.
2. Descascamento de folheado de precisão: Os segmentos de toras são descascados em um torno de precisão em tiras de folheado extremamente finas e consistentes (por exemplo, 0,5-0,6 mm). Esta é a base de todo o processo e exige precisão extremamente alta do torno.
3. Secagem do folheado: O folheado úmido é passado por um secador para reduzir com precisão seu teor de umidade para 8% -12%, evitando deformações e rachaduras.
4. Corte e classificação do folheado: O folheado seco é cortado para definir as dimensões e classificado automaticamente por grau de qualidade usando um sistema de visão.
Extremidade intermediária: conformação de precisão
5. Emenda e remendo de folheado: Folhas de folheado estreitas ou defeituosas são unidas em folhas de tamanho normal usando uma máquina de emenda, melhorando significativamente a utilização do material.
6. Micro-colagem de precisão: Uma camada fina e uniforme de adesivo é aplicada ao folheado ultrafino. A quantidade de cola deve ser controlada com precisão.
7. Layup robótico: Robôs ou equipamentos de assentamento de alta precisão montam com precisão as facetas coladas e descoladas em um padrão de orientação cruzada (grãos perpendiculares) para formar uma esteira. Esta é a chave para evitar deformações do produto.
8. Prensagem Contínua: A esteira entra em uma prensa contínua onde o adesivo é curado sob alta temperatura e pressão, unindo firmemente as facetas em um painel sólido. Esta etapa determina diretamente a tolerância de espessura, planicidade e resistência mecânica do painel.
Back-end: acabamento e inspeção de precisão
9. Resfriamento e cura do painel: Os painéis prensados são resfriados para definir sua forma e depois armazenados para permitir o equilíbrio das tensões internas.
10. Lixamento de calibração de alta precisão: A superfície do painel é lixada finamente para garantir uma espessura precisa e consistente e uma superfície lisa e plana em toda a placa.
11. Corte e corte de precisão: Os painéis lixados são cortados nas dimensões finais exigidas, com bordas lisas e livres de lascas.
12. Inspeção e embalagem on-line: Os painéis acabados passam por inspeção automatizada quanto à espessura, aparência e defeitos. Eles são classificados, filmados e embalados para evitar arranhões.
|
Lista de Equipamentos
Equipamento de front-end:

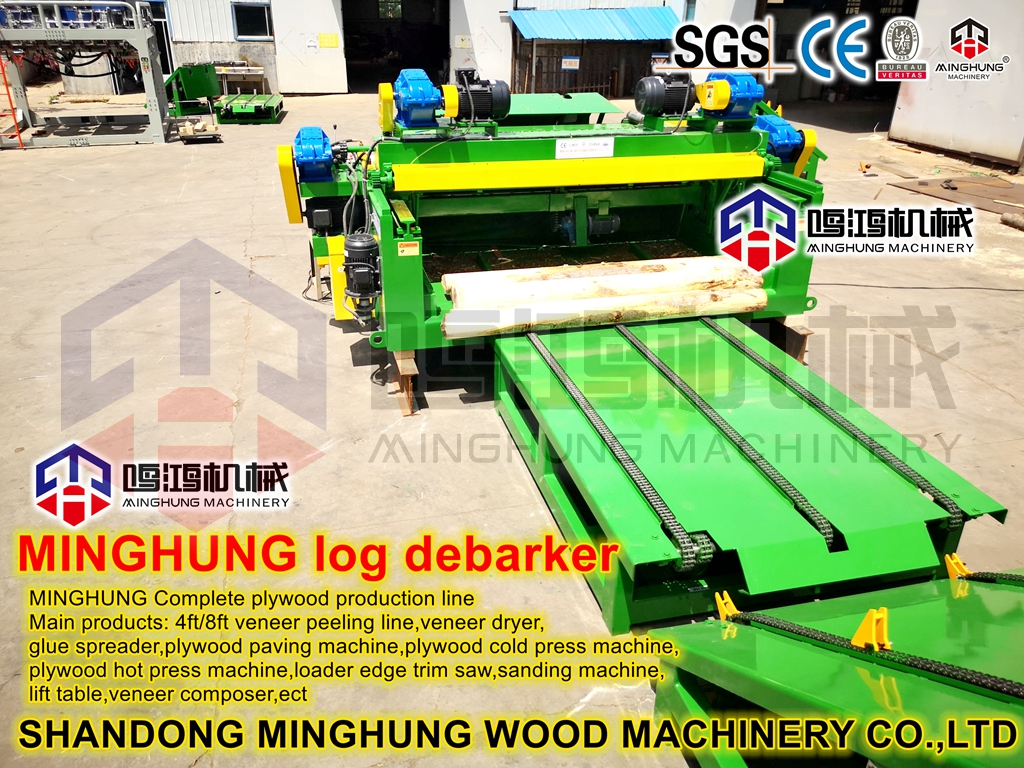

1. Descascador de Tambor/Anel: Remove a casca com eficiência.
2. Serra de corte de toras: corta toras em comprimentos fixos.
3. Torno folheado CNC de alta precisão: Uma das principais máquinas da linha de produção. Requer alta rigidez, alta velocidade de rotação e precisão de alimentação em nível de mícron para garantir que o folheado ultrafino descascado tenha espessura uniforme e verificações mínimas no torno.
4. Secador de folheado com correia de malha: Equipado com sistemas precisos de controle de temperatura e umidade para secagem suave e uniforme de folheados.
5. Linha de corte de folheados e sistema de classificação de visão: Corta e classifica automaticamente os folheados por cor e defeitos.
Equipamento intermediário:
6. Máquina automática de emenda/costura de folheado: Une pequenas folhas de folheado em grandes folhas inteiras.
7. Espalhador de cola de quatro rolos de precisão: Uma das principais máquinas da linha de produção. Através da coordenação precisa de quatro rolos, consegue-se uma aplicação adesiva ultrafina e uniforme, sem falhas de pontos ou acumulação de cola.
8. Linha de disposição automática robótica/de alta precisão: Usa servo motores e posicionamento visual para uma disposição de folheado precisa e eficiente.

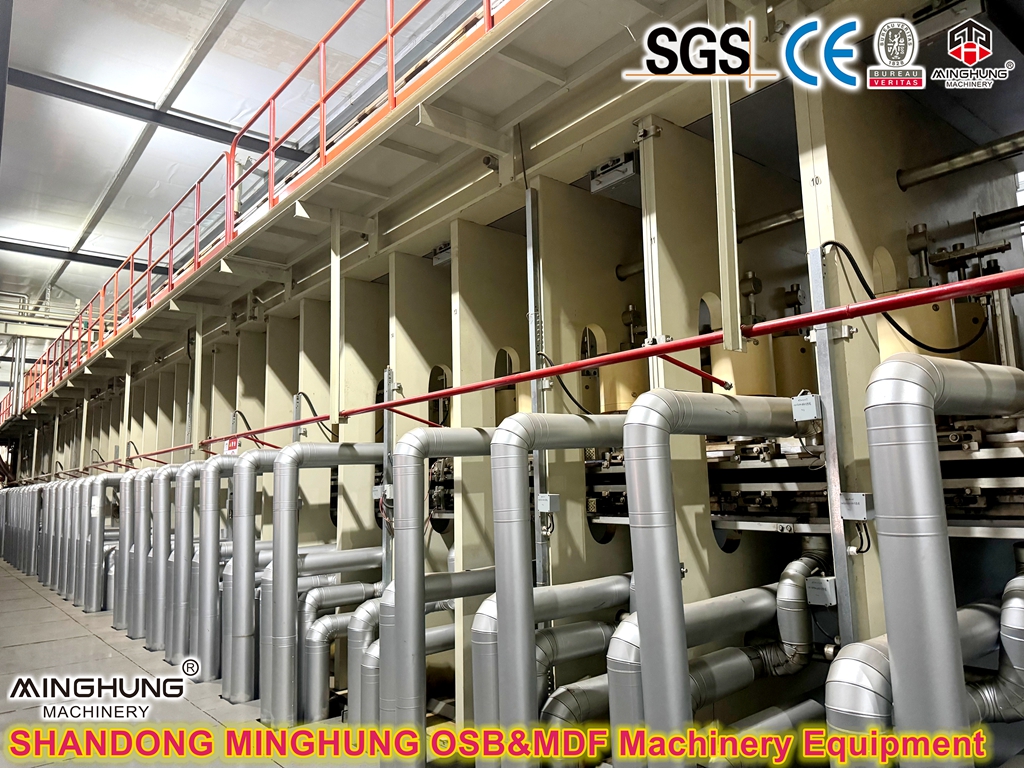

9. Imprensa Contínua: O 'coração' da linha de produção. Transporta o tapete através de correias contínuas de aço, aplicando pressão e calor durante o movimento. Isso resulta em painéis extremamente planos com variação mínima de espessura, tornando-os o principal diferencial das prensas comuns de múltiplas aberturas.
Equipamento de back-end:
10. Resfriador/Empilhador: Resfria os painéis uniformemente para configuração.

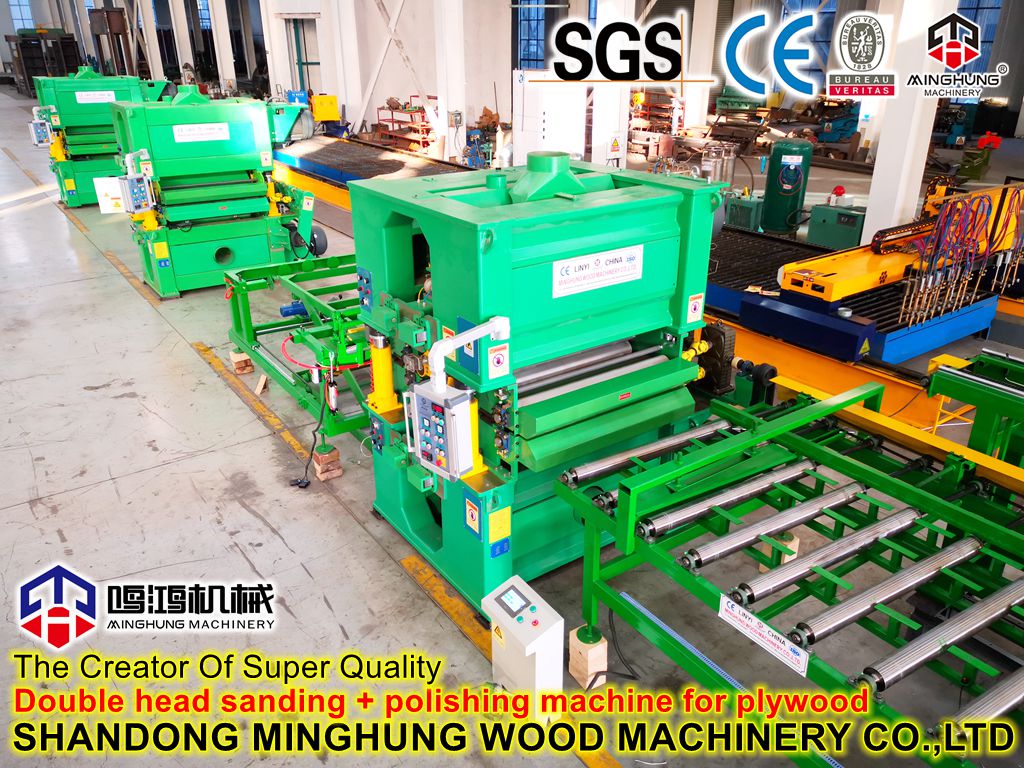

11. Lixadeira de calibração de alta precisão com múltiplas cabeças: Normalmente com uma configuração de três ou quatro cabeças, sendo a cabeça final uma lixadeira fina de alta granulação para obter uma superfície perfeita.

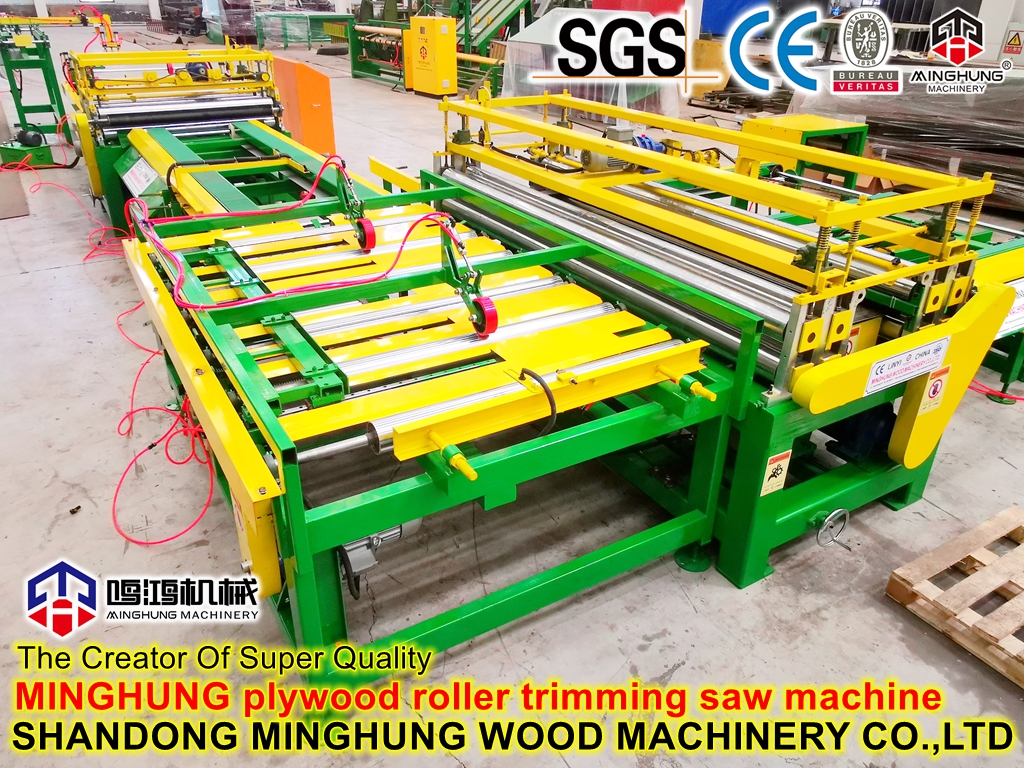

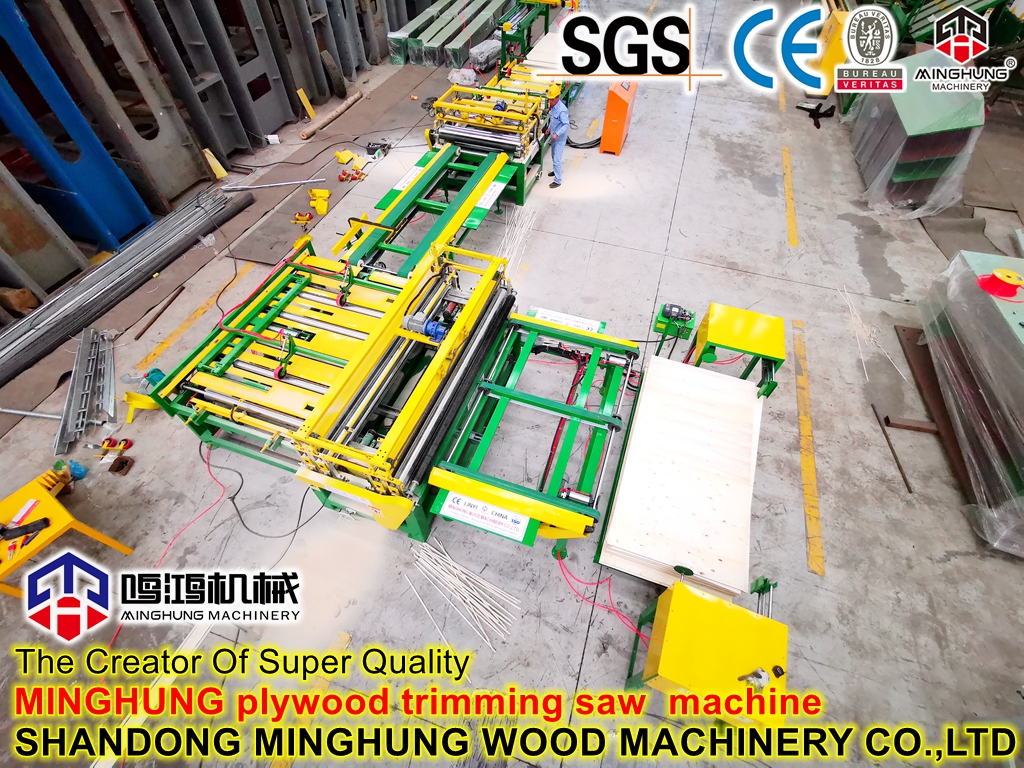

12. Serras CNC para corte e corte transversal: Use lâminas de serra de liga especial ou corte a laser para garantir bordas de corte suaves e sem rebarbas.
13. Sistema de inspeção e embalagem automática on-line: Inclui medidores de espessura a laser, câmeras de inspeção visual e máquinas automáticas de filmagem e embalagem.
Esta linha de produção é um sistema altamente integrado de tecnologias mecânicas, elétricas, hidráulicas, de detecção e de controle de computador. Seu valor reside não apenas no desempenho de equipamentos individuais, mas também na sinergia e estabilidade de todo o sistema, garantindo a produção contínua de produtos de compensado ultrafino de alto valor agregado.
|
Características
1. Extrema Precisão e Estabilidade
Controle de nível de mícron: Todo o processo, desde o descascamento do folheado até o lixamento final, envolve controle de precisão em nível de mícron, garantindo que a tolerância da espessura do produto final possa ser mantida consistentemente dentro de ±0,1 mm.
Alta Simetria Estrutural: Requer espessura e teor de umidade altamente uniformes para cada camada de folheado, aderindo estritamente ao princípio simétrico durante a disposição para evitar fundamentalmente o empenamento de painéis ultrafinos.
Produção Dinâmica Estável: A linha possui alta estabilidade mecânica e capacidade anti-interferência, garantindo manutenção de precisão a longo prazo durante a operação contínua e eliminando flutuações de qualidade.
2. Capacidade de manuseio inteligente para materiais ultrafinos
Sistema de manuseio suave: Para folheados extremamente finos (0,3-0,8 mm), os sistemas de transporte e transferência usam tecnologias como adsorção a vácuo e acionamentos de baixa tensão para evitar efetivamente rasgos, enrugamentos e alongamentos durante o processamento.
Reconhecimento de visão inteligente: Sistemas de visão de alta resolução são amplamente utilizados para detecção automática de defeitos (por exemplo, rachaduras, furos) em facetas e alinhamento preciso durante a disposição, garantindo a qualidade da matéria-prima e a precisão da montagem.
3. Tecnologia de colagem e controle de precisão
Aplicação de cola microdosada: utiliza um espalhador de cola de quatro rolos de precisão para obter uma aplicação uniforme e sem espaços vazios de uma camada de cola ultrafina (0,05-0,1 mm), equilibrando perfeitamente a força de ligação e evitando 'vazamento' que mancha a superfície.
Controle preciso de temperatura e pressão: A prensa a quente emprega controle de temperatura e pressão multizona, com variações de temperatura dentro de ±2°C. Os perfis de pressão são otimizados através de simulação precisa, garantindo a cura completa e uniforme do adesivo dentro da estrutura ultrafina.
4. Alta Automação e Inteligência
Processos centrais robóticos: Os robôs industriais são comumente usados em processos essenciais, como disposição e manuseio, eliminando erros humanos e garantindo ritmo de produção e consistência de qualidade.
Controle Inteligente Centralizado: Um sistema de controle central (PLC/PC Industrial) integra todos os parâmetros do equipamento, permitindo partida/parada com um toque, gerenciamento de receitas, diagnóstico de falhas e rastreabilidade de dados, melhorando significativamente a eficiência do gerenciamento.
5. Tecnologia de conformação avançada (processo principal)
Tecnologia de Prensagem Contínua: A Prensa Contínua é universalmente adotada como núcleo. Ela aplica pressão linear sem choques por meio de correias de aço contínuas, eliminando completamente o deslocamento da esteira e a variação de espessura causada pelo ciclo de 'abertura-fechamento' das prensas tradicionais de múltiplas aberturas. Esta é a chave para alcançar planicidade superior e espessura uniforme de painéis ultrafinos.
6. Flexibilidade para produtos de alto valor agregado
Ampla adaptabilidade de matéria-prima: A linha otimizada pode processar com eficiência madeiras nobres mistas (por exemplo, choupo, eucalipto, bétula) e adaptar-se a pequenas variações na espessura do folheado.
Capacidade de troca rápida: O sistema de controle central permite a chamada rápida de parâmetros de produção para diferentes produtos (por exemplo, espessura, tamanho, tipo de adesivo), permitindo produção flexível para pedidos de lotes pequenos e com múltiplas especificações.
7. Excelente eficiência energética e garantia de qualidade
Design que economiza energia: Equipamentos essenciais, como a prensa contínua e os sistemas de secagem eficientes, são frequentemente equipados com sistemas de recuperação de calor, reduzindo significativamente o consumo de energia por unidade de produto.
Monitoramento de qualidade de processo completo: medidores de espessura on-line integrados e sistemas de detecção de defeitos permitem monitoramento de qualidade 100% em tempo real e classificação automática, garantindo produtos com “zero defeito” no envio.
|
Campos de aplicação
O compensado de precisão ultrafino produzido por esta linha serve como material central em setores industriais de alto padrão:
Indústria Eletrônica: Utilizado como substrato para bancadas de teste de PCB, bandejas de embalagem para componentes eletrônicos.
Aviação e trens de alta velocidade: Painéis internos da cabine, compartimentos de bagagem, divisórias, exigindo propriedades leves e retardadoras de chamas.
Móveis de Alto Padrão: Painéis traseiros, fundos de gavetas, substrato para componentes curvos em móveis premium.
Artesanato e Modelos: Corte a laser de precisão para modelos, brinquedos e artesanato.
Embalagem leve: caixas de presente de alta qualidade, revestimentos para embalagens de instrumentos e equipamentos.
|
