Cilindro de ar

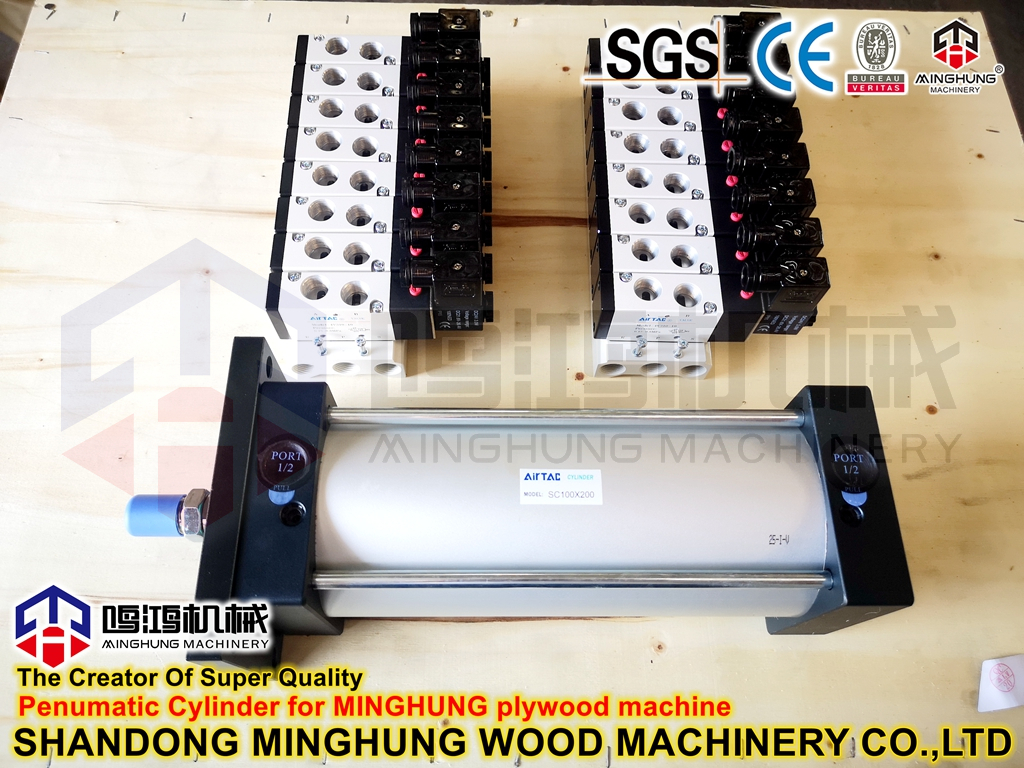

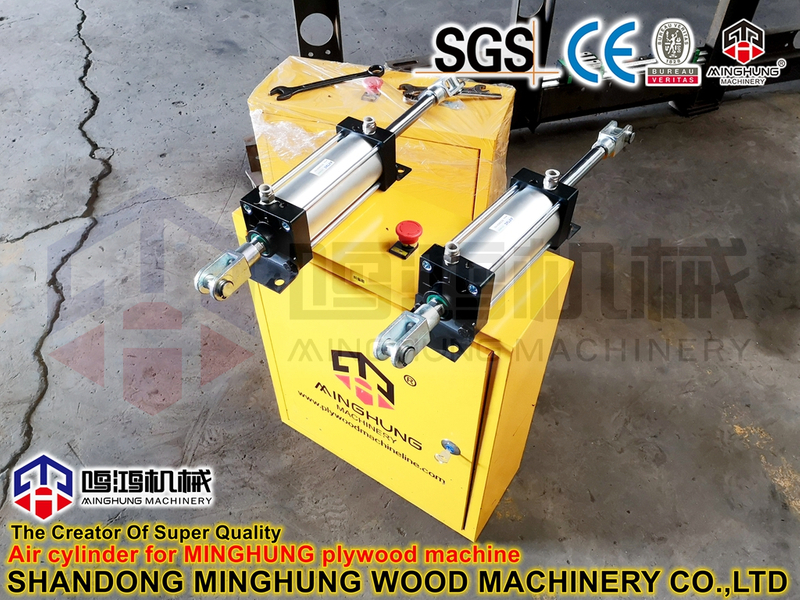

1: O que é um cilindro de ar
O cilindro é o elemento executivo no sistema pneumático, que converte a energia de pressão do fluido em energia mecânica, produz a força e empurra o mecanismo de trabalho para alcançar uma linha reta recíproca ou um movimento de oscilação recíproco.

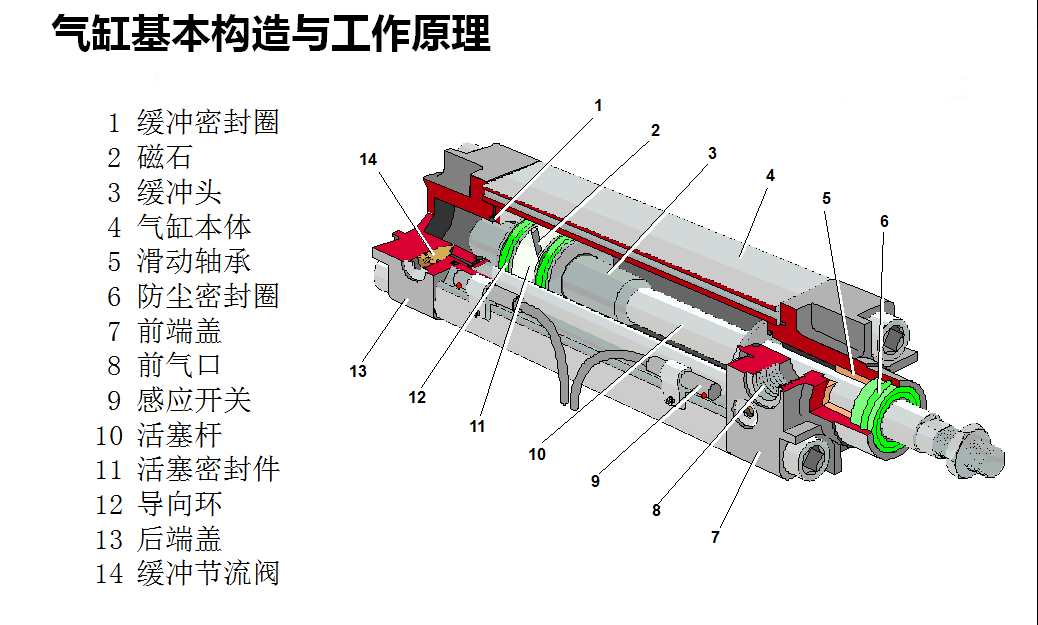

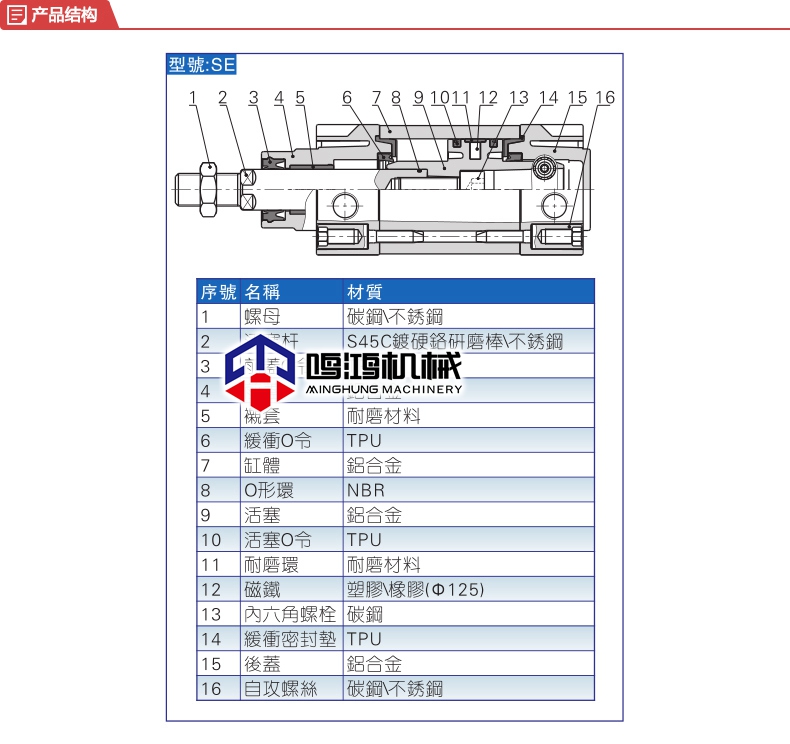

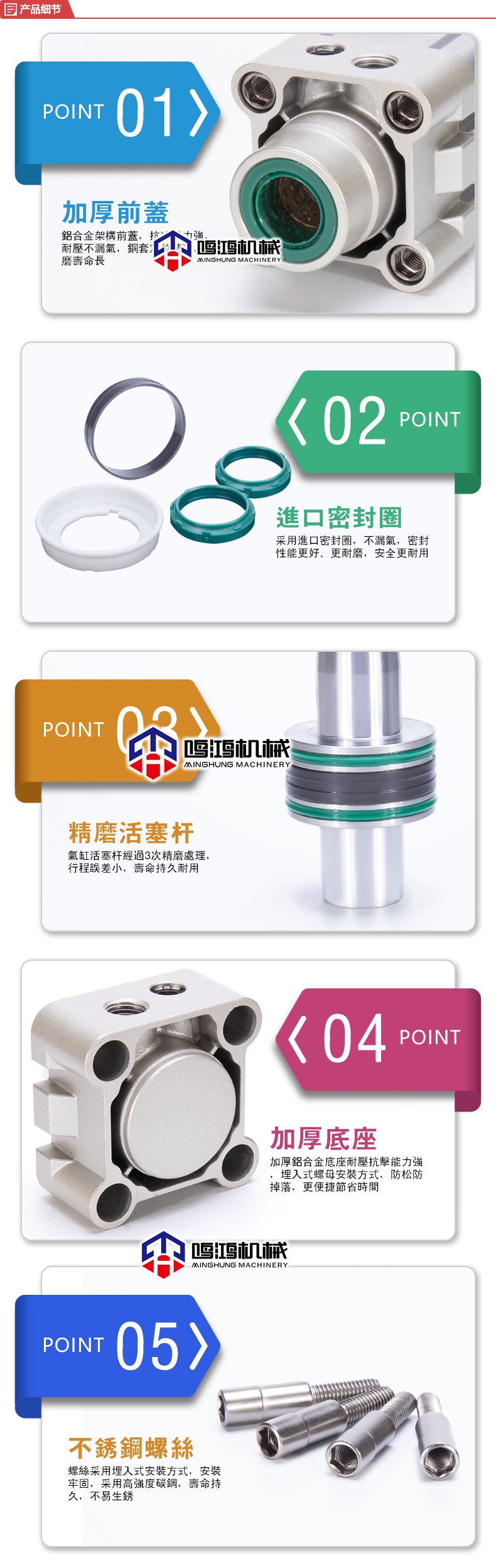

2: a estrutura do cilindro
1. Ambiente de uso: O cilindro é usado em situações onde há perigo de incêndio e explosão.Com exceção de vários cilindros especiais, seu tipo de estrutura é basicamente o mesmo do cilindro hidráulico.
2. Devido à alta compressibilidade do gás, a precisão do controle de velocidade e posição do cilindro não é alta.Ao mesmo tempo, a pressão do sistema pneumático é baixa e a potência de saída do cilindro é pequena.

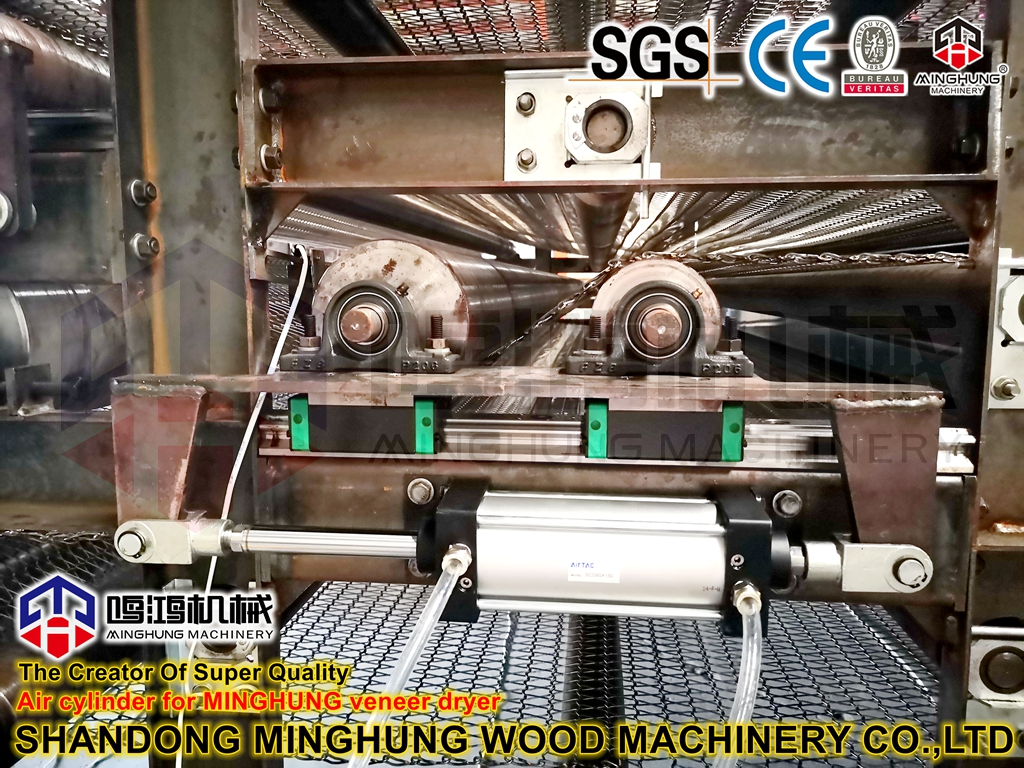

3: o ambiente de uso e as características do cilindro
4: Classificação dos cilindros
Os cilindros podem ser divididos em três categorias, a saber: cilindros de ação simples, cilindros de ação dupla e cilindros especiais.(Para classificação específica, ver formulário EXCEL).
5: A fórmula de cálculo do cilindro (aqui, tomando como exemplo o cilindro da haste do pistão de ação dupla, a força de impulso F1 e a força de tração F2 na haste do pistão são calculadas de acordo com as seguintes fórmulas, respectivamente.
F1=1/4×π×D∧2×p×η
F2=1/4×π×(D∧2-d∧2)×p×η
Na fórmula, F1——o impulso de saída do cilindro de haste de pistão simples de ação dupla (N)
F2——Força de tração de saída da haste de pistão simples de ação dupla (N)
D——Diâmetro do pistão (m)
d——diâmetro da haste do pistão (m)
p——Pressão de trabalho do cilindro (pa)
η——taxa de carga, que está relacionada à pressão do cilindro e reflete de forma abrangente o movimento rápido do pistão e a eficiência do cilindro.Se os parâmetros dinâmicos do cilindro precisam ser altos e a frequência de trabalho é alta, a taxa de carga geralmente assume o valor (0, 3 ~ 0, 5), o menor valor é obtido quando a velocidade é alta e o maior o valor é obtido quando a velocidade é baixa;Se os parâmetros dinâmicos do cilindro são geralmente necessários e a frequência de trabalho é baixa, é basicamente um movimento uniforme, e apenas a resistência total pode ser considerada, e a taxa de carga pode ser tomada como (0, 7 ~ 0, 85) .
6. Exemplo de cálculo de seleção de cilindro
Por exemplo: use o cilindro para empurrar o carrinho horizontalmente, a massa de carga do carrinho é M=150KG, o coeficiente de atrito entre o carrinho e a superfície de contato é μ=0, 3, o curso do cilindro L=300mm, o tempo de ação do cilindro é necessário t=0, 8s, a pressão de trabalho Para P=0, 5Mpa, selecione o diâmetro do cilindro!
Solução de problemas:
1, a força de carga axial do cilindro F=μMg=0, 3*150*9, 8=450N
2, a velocidade média do cilindro
v=tempo de curso/ação do cilindro=L/t=300/0, 8=375mm/s, de acordo com o valor da carga dinâmica na tabela acima, taxa de carga η=0, 5
3. A partir disso, a força de saída teórica do cilindro é derivada
