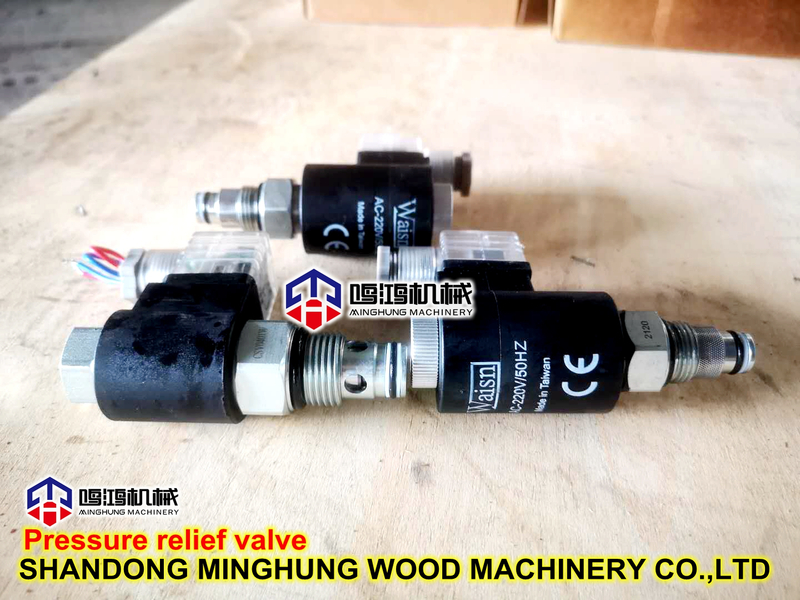

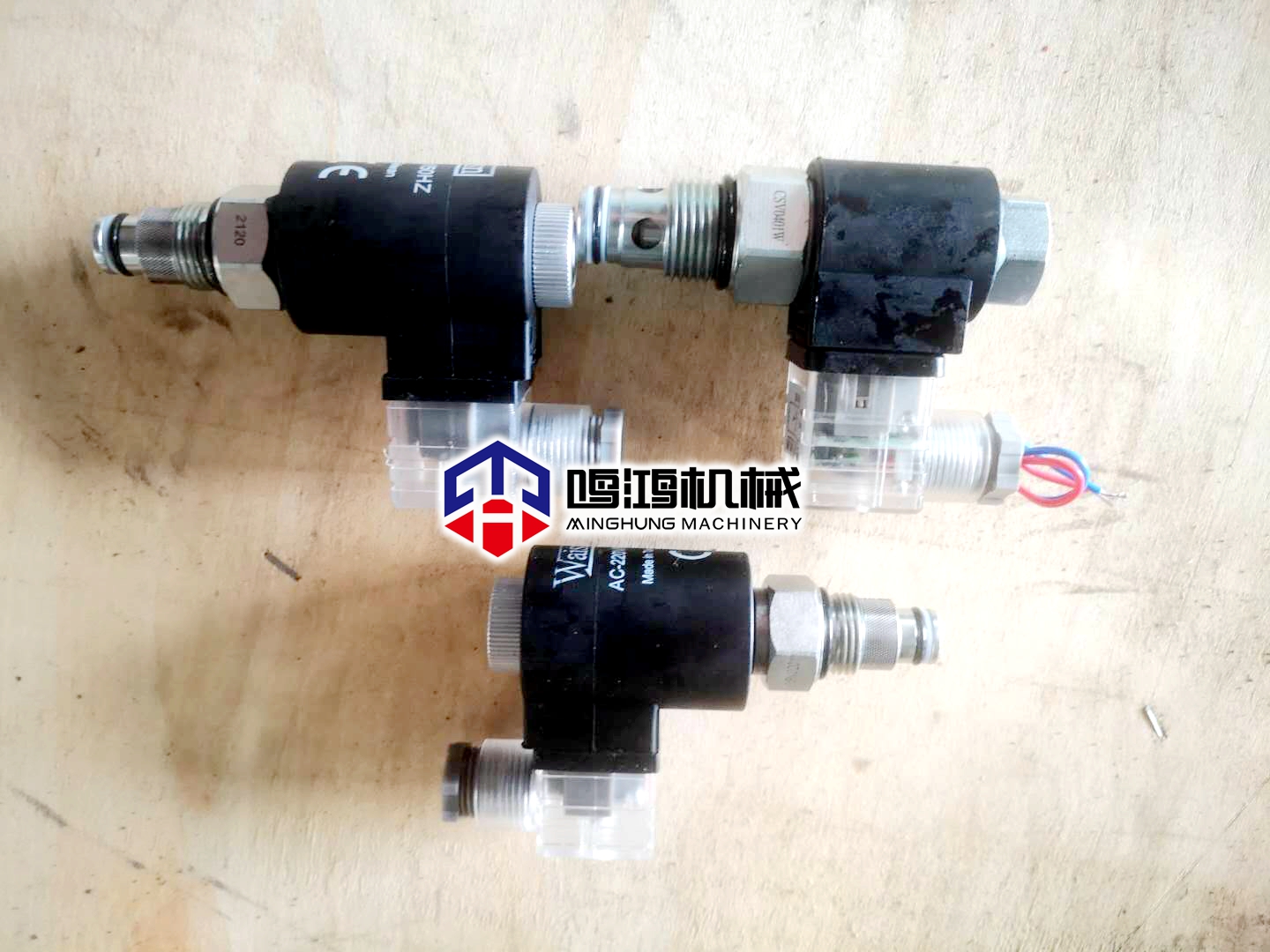

MINGHUNG projeto de estrutura de válvula de alívio de pressão de controle hidráulico e princípio de funcionamento
No sistema de tubulação de água da bomba de água, quando a bomba é parada repentinamente, a válvula de retenção de saída da bomba é rapidamente fechada, fazendo com que a taxa de fluxo de circulação na tubulação de saída da válvula caia repentinamente e a pressão de choque de retorno é gerada.A mudança repentina na velocidade causará a transmissão da onda de pressão de choque e a velocidade de transmissão.Muito alta, a pressão na seção de saída da válvula pode ser aumentada várias vezes a pressão nominal.Este é o fenômeno do golpe de aríete na tubulação, que pode causar a ruptura da válvula ou da tubulação e causar um acidente.Para evitar tais acidentes, as pessoas atualmente usam válvulas com características de fechamento retardado, como válvulas borboleta de fechamento de controle de dois estágios, válvulas de controle hidráulico com placas de válvula filha e mãe, válvulas de retenção de fechamento lento, etc., para que a válvula seja atrasada para fechar, e um pouco de água passa.Os componentes da bomba e do rotor retornam para atingir o objetivo de alívio de pressão para eliminar a pressão do golpe de aríete.No entanto, devido ao longo tempo de alívio de pressão, o refluxo da água impacta o impulsor da bomba por um longo tempo, o que acelera a velocidade de reversão dos componentes do rotor da bomba, e o longo tempo danificará o rotor da bomba
Peças e peças do rotor do motor associadas a ele.
Para solucionar os problemas acima, é necessário projetar uma válvula automática de alívio de pressão instalada na tubulação da MINGHUNG MÁQUINA DYDRAULIC, que possa conduzir o fluxo de retorno para a entrada da bomba dentro do tempo de alívio de pressão, ou seja, o O fluxo de retorno do alívio de pressão não passará mais pelos componentes do rotor da bomba para completar o alívio.A energia de pressão é fechada automaticamente, o que resolve completamente o problema da pressão reversa da bomba de impacto de retorno de alívio de pressão e atinge o objetivo de eliminar efetivamente o golpe de aríete.

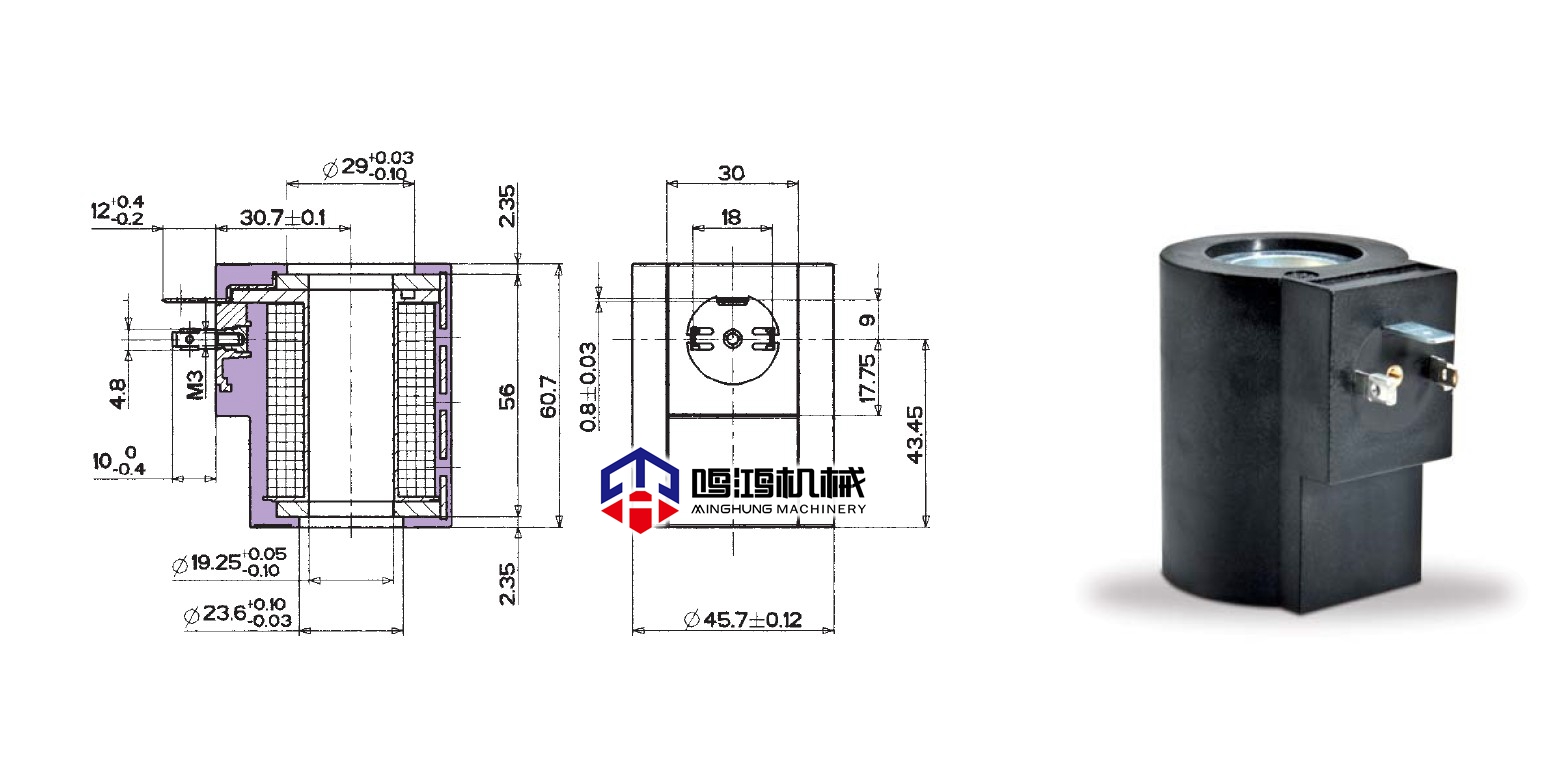

1 Projeto estrutural
A válvula consiste em um corpo de válvula, uma câmara hidráulica, um tubo hidráulico a e um tubo hidráulico b.O corpo da válvula é um tubo de quatro vias com uma haste de acionamento hidráulico, uma placa de válvula inferior e uma placa de válvula superior interna.As duas extremidades da haste de acionamento hidráulico são fornecidas com roscas.A parte inferior do corpo da válvula é conectada à tampa inferior por meio de parafusos de conexão.Há uma entrada e saída de água nos lados superior e inferior do corpo da válvula para conectar com a tubulação.O meio do corpo da válvula está próximo à entrada e saída de água superior, e a placa da válvula superior é conectada com a haste de transmissão hidráulica por soldagem.A placa é conectada à haste de transmissão hidráulica por meio de uma porca e rosca em uma das extremidades da haste de transmissão hidráulica, e a parte superior do corpo da válvula é conectada à cavidade hidráulica por meio de um flange.A câmara hidráulica é composta por um assento de câmara hidráulica, uma tampa de câmara hidráulica, uma câmara hidráulica e um pistão.É integrado ao corpo da válvula através de parafuso e porca.O assento da câmara hidráulica é equipado com uma tampa do assento da câmara hidráulica, o pistão está na câmara hidráulica e a haste de transmissão hidráulica passa pressão hidráulica.A tampa do assento da cavidade é conectada ao pistão por uma porca e uma rosca em uma extremidade da haste de transmissão hidráulica.O pistão divide a câmara hidráulica em uma câmara superior e uma câmara inferior.Há um anel de vedação em forma de 'O' no pistão.O anel de vedação em forma de 'O' no pistão é firmemente vedado com a parede interna da câmara hidráulica para isolar completamente as câmaras superior e inferior da câmara hidráulica.A tampa da câmara hidráulica é fornecida com um orifício de fluxo e o tubo hidráulico a é conectado à cavidade superior da câmara hidráulica através do orifício de fluxo.A sede da câmara hidráulica é provida de um furo passante, e o tubo hidráulico b é conectado com a cavidade inferior da cavidade hidráulica através do furo passante e conectado com a cavidade inferior da cavidade hidráulica.
Instale os anéis de vedação em forma de 'O' na placa da válvula superior, na placa da válvula inferior e na tampa da sede da câmara hidráulica, instale a junta de vedação na superfície correspondente entre a tampa da câmara hidráulica e a câmara hidráulica e instale a junta de vedação na câmara hidráulica e na sede da câmara hidráulica Uma gaxeta de vedação é instalada na superfície de correspondência do batente entre a sede da câmara hidráulica e o corpo da válvula, e a gaxeta de vedação é instalada entre o corpo da válvula e a tampa inferior e a superfície de correspondência do batente.Instale o filtro e a microválvula reguladora no tubo hidráulico a, e instale o filtro e a válvula reguladora no tubo hidráulico b.Um furo passante é aberto na tampa da câmara hidráulica e a pressão hidráulica é conectada através do furo passante.
O tubo c está equipado com uma microválvula de retenção e um bujão de sangria é instalado acima da tampa da câmara hidráulica.Um bujão de sangria é instalado na tampa da câmara hidráulica, que pode ser usado para liberar o gás na câmara superior da câmara hidráulica.
A câmara hidráulica é composta por um assento da câmara hidráulica, uma tampa da câmara hidráulica, uma câmara hidráulica e uma placa superior do diafragma, um diafragma e uma gaxeta do diafragma.A placa superior do diafragma, o diafragma e a glândula do diafragma estão na cavidade hidráulica e a placa superior do diafragma No diafragma, o diafragma é coberto sob o diafragma, a haste de transmissão hidráulica passa pela tampa do assento da cavidade hidráulica e o parafuso em um extremidade da haste de transmissão hidráulica é integrada com a tampa do diafragma, o diafragma e a placa superior do diafragma.A tampa da cavidade, o diafragma e a cavidade hidráulica são conectados por parafusos e porcas.O diafragma divide a cavidade hidráulica em cavidades superior e inferior e isola completamente as cavidades superior e inferior.
2 Princípio de funcionamento e função
A válvula de alívio de pressão de controle hidráulico MINGHUNG com a estrutura acima é usada no sistema de tubulação de fluido de entrega.Ele é instalado na tubulação de alívio de pressão de desvio no lado de saída da válvula de retenção de saída da bomba para alcançar as seguintes funções e efeitos de uso.Quando a bomba está no estado inicial, a pressão na câmara inferior da câmara hidráulica conectada ao tubo hidráulico é maior do que a pressão na câmara superior da câmara hidráulica conectada ao tubo hidráulico.Sob a ação da diferença de pressão, o pistão se move para cima e aciona a placa inferior da válvula através da haste de transmissão hidráulica.Mova para cima, neste momento, o líquido entra na entrada e saída de água inferior e sai da entrada e saída de água superior através do corpo da válvula.Quando o pistão se move para cima e impulsiona a placa inferior da válvula para cima através da haste de transmissão hidráulica até que a placa inferior da válvula entre em contato com a sede de vedação no corpo da válvula, o anel de vedação em forma de 'O' 5 na placa inferior da válvula é comprimido e desempenha um papel de vedação.Não há fluxo de líquido na entrada e saída de água superior e na entrada e saída de água inferior.Neste momento, a bomba e o sistema de tubulação estão em condições normais de funcionamento.O tubo hidráulico conectado à tampa da cavidade hidráulica pode acelerar o fluxo de fluido na cavidade hidráulica, para que o processo seja realizado rapidamente.
Quando há uma falha repentina de energia, a válvula de retenção é fechada automaticamente.Neste momento, a pressão na câmara superior da câmara hidráulica é maior que a pressão na câmara inferior da câmara hidráulica.O pistão se move para baixo sob a ação da diferença de pressão e aciona a placa inferior da válvula para se mover para baixo, formando uma forma de 'O'.O anel de vedação perde seu efeito de vedação e o líquido flui para a entrada e saída de água superior e é descarregado da entrada e saída de água inferior através do corpo da válvula.Ao mesmo tempo, a placa superior da válvula também é movida para baixo de forma sincronizada sob o acionamento da haste de transmissão hidráulica até que entre em contato com a sede de vedação no corpo da válvula.O anel de vedação em forma de O' é comprimido para desempenhar um papel de vedação. Neste momento, o fluxo de líquido na entrada e saída de água superior é interrompido e o efeito hidráulico é eliminado. O tempo a partir do qual a placa da válvula inferior e o a placa da válvula superior move-se para baixo ao mesmo tempo, o anel de vedação em forma de 'O' perde seu efeito de vedação no momento em que o anel de vedação em forma de 'O' desempenha um papel de vedação é o tempo de alívio de pressão.
A gaxeta é usada para garantir que o líquido na câmara hidráulica não vaze e a gaxeta é usada para garantir que o líquido no corpo da válvula não vaze.O anel de vedação 'O' na tampa da sede da câmara hidráulica é usado para isolar o líquido na câmara hidráulica e no corpo da válvula.Para ajustar o tempo de alívio de pressão, uma válvula reguladora é instalada no tubo hidráulico, e o tempo de alívio de pressão pode ser ajustado controlando a velocidade de entrada e saída do líquido nas câmaras superior e inferior da cavidade hidráulica através do regulador válvula.Um filtro é instalado no tubo hidráulico para filtrar impurezas no líquido para garantir a limpeza na cavidade hidráulica.Uma microválvula de retenção é instalada no tubo hidráulico, que pode ser usada para estrangular o fluxo de água na cavidade superior da câmara hidráulica.A ação da válvula é flexível e o tempo de fechamento é ajustável (o mais rápido 15s, o mais lento 348s).Para sistemas de rede de tubos complexos, o efeito de eliminar o golpe de aríete é bom e resolve completamente o problema do longo tempo de fechamento lento da válvula de retenção de fechamento de dois estágios e o impacto reverso da água na bomba.O problema da transferência.
3 Aplicação
Três tipos de válvulas de alívio de pressão com diâmetro de 80 mm, 150 mm e 300 mm foram projetados e fabricados, com pressão nominal de 1,6 MPa, que são usados em sistemas de tubulação de água potável, água de circulação de resfriamento metalúrgico e sistemas de tubulação de água de circulação de resfriamento petroquímico.Após quase 1 ano de operação, a válvula é flexível.O tempo de fechamento é ajustável.Para sistemas de rede de tubos complexos, o efeito de eliminar o golpe de aríete é bom e os problemas de longo tempo de fechamento lento da válvula de retenção de fechamento de dois estágios e impacto reverso da água e reverso são completamente resolvidos.Isso mostra que a estrutura da válvula e o método de design de desempenho são viáveis e a seleção de parâmetros é precisa.
A válvula de alívio de pressão de controle hidráulico MINGHUNG é instalada na tubulação de derivação no lado de saída da válvula de retenção na tubulação principal.É usado em conjunto com a válvula de retenção.O líquido de pressão na tubulação é usado para obter acionamento e controle automático, o que resolve completamente a tradicional válvula de fechamento de dois estágios.Elimine o problema de rotação reversa do rotor da bomba quando a pressão do golpe de aríete é descarregada.Por ter a função de tempo de fechamento ajustável, é adequado para várias tubulações complexas para eliminar a pressão do golpe de aríete.É um novo tipo de válvula de alívio de pressão com popularização e valor de aplicação.
