Este equipamento serve como solução auxiliar ideal para linhas de produção automatizadas de compensados, placas multicamadas, placas ecológicas, blockboards e outros produtos de painéis. O equipamento pode ser conectado perfeitamente com processos upstream e downstream, como linhas de lay-up, prensas a quente e cortadores de bordas, formando uma linha completa de produção automatizada de painéis.

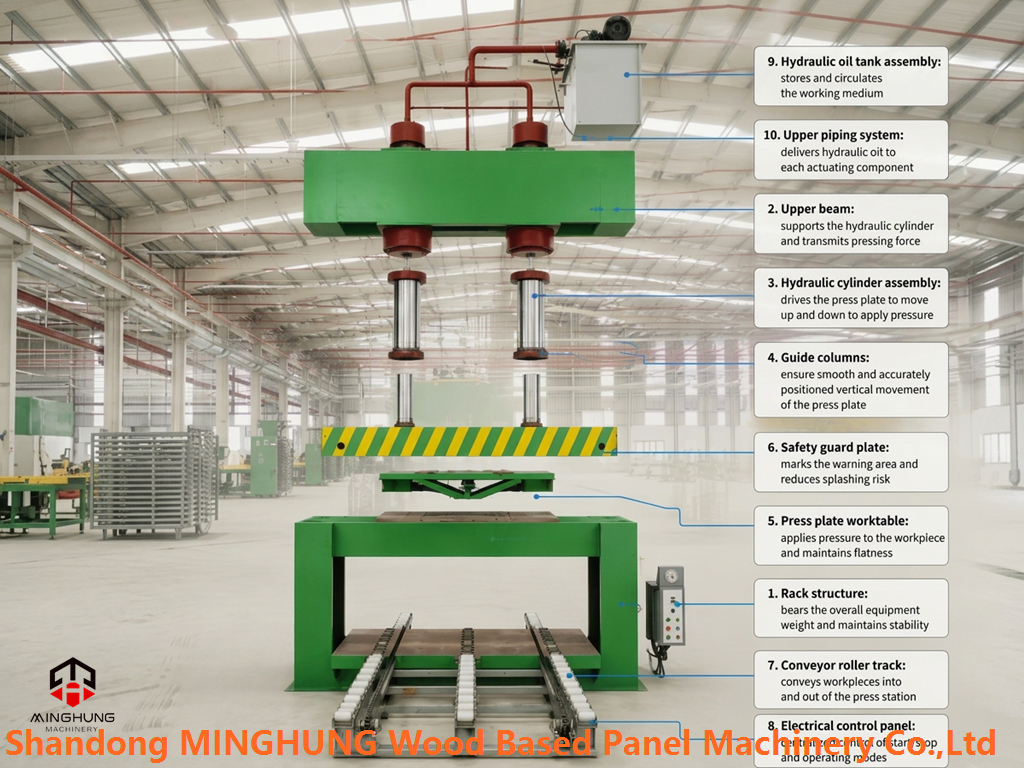

Composição do Equipamento

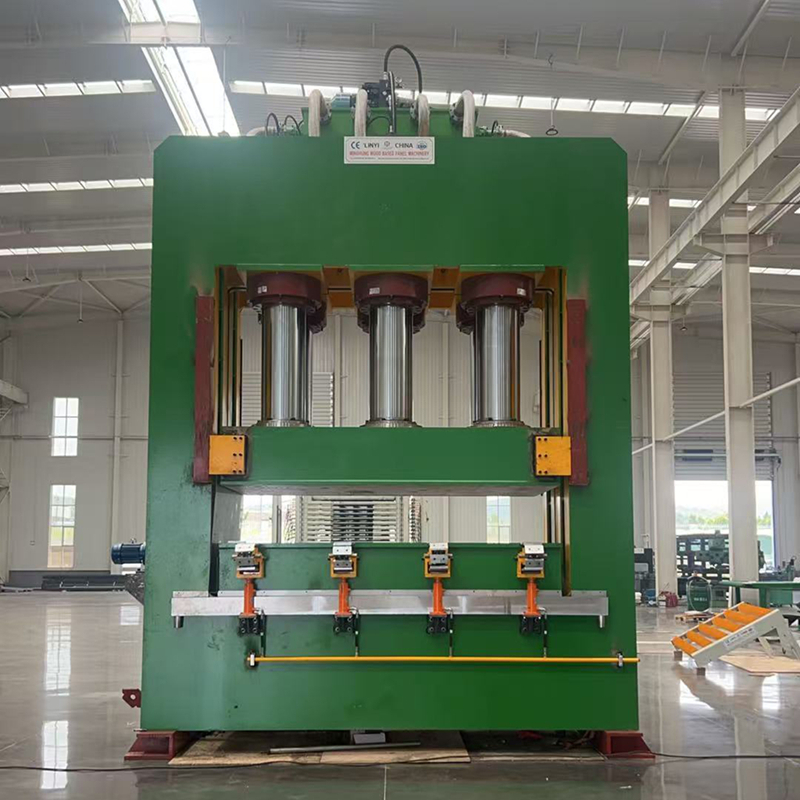

Esta prensa fria de compensado com alimentação automática consiste nos seguintes módulos principais:
Módulo | Componentes | Descrição da Função |
Unidade de quadro principal | Estrutura, viga superior, viga inferior, placa móvel, mesa de trabalho fixa | Suporta força de pressão, garante rigidez e estabilidade |
Unidade Hidráulica | Cilindros principais, cilindros auxiliares, unidade de potência hidráulica (tanque/bomba/motor/grupo de válvulas) | Fornece potência de prensagem estável e controlável |
Unidade de alimentação automática | Transportador de rolos de alimentação, dispositivos de posicionamento e guia | Entrega automaticamente placas em branco na área de trabalho da impressora |
Unidade de descarga automática | Transportador de rolos de saída, mesa de transição de elevação | Transporta automaticamente placas prensadas para o próximo processo |
Sistema de controle | Controlador PLC, IHM touchscreen, sensores fotoelétricos, codificadores | Permite controle automático de todo o processo e monitoramento de status |
Proteção de segurança | Cortinas de luz de segurança, botões de parada de emergência, alarmes sonoros e visuais, cercas de proteção | Garante a segurança dos equipamentos e operadores |
Parâmetros Técnicos (Referência)
Parâmetro | Especificação padrão | Faixa personalizável |
Pressão Nominal | 100T/150T/200T | 50T - 500T |
Tamanho efetivo da placa | 1300*2500mm | Personalizado de acordo com os requisitos |
Distância máxima de abertura | 1000mm | 800mm - 1800mm |
Configuração do cilindro | Φ140mm * 2 peças | Configurado de acordo com os requisitos |
Potência do motor | 11kW | 4 kW - 22 kW |
Pressão do Sistema | 21 MPa | 21 MPa - 25 MPa |
Velocidade de alimentação | 0-15m/min (VFD ajustável) | Definir por requisitos |
Pressionando Tempo de Ciclo | Aprox. 60-120 segundos/ciclo | Depende do processo |
Fonte de energia | 380V/50Hz | 220V / 415V / 440V personalizado |
Modo de controle | Controle automático PLC + tela sensível ao toque | Suporta comutação manual/semi-automática/automática |
Peso total do equipamento | Aprox. 5.000kg - 15.000kg | Varia de acordo com a especificação |
Detalhes do sistema de alimentação automática
(1) Transportador de rolos de alimentação: Construído com rolos de aço de alta resistência, com superfície tratada para antiderrapante ou coberto com camada de borracha para garantir um transporte suave e preciso da placa em bruto. A largura do rolo corresponde à largura da placa e o comprimento é personalizado de acordo com o layout da linha de produção. O motor de acionamento está equipado com um conversor de frequência para velocidade de transporte infinitamente variável, sincronizada automaticamente com o ritmo de descarga da linha de disposição a montante.
(2) Dispositivo de posicionamento de alimentação: Paradas pneumáticas ou elétricas e rodas guia laterais são instaladas na entrada da prensa para garantir a centralização precisa da placa bruta ao entrar na prensa, evitando prensagem irregular ou sucata da placa devido ao desalinhamento.
(3) Transportador de rolos de saída: Após a conclusão da prensagem, a placa móvel sobe e o transportador de saída começa automaticamente a transportar suavemente a placa acabada para fora. A velocidade de saída é ajustável de forma independente e pode ser coordenada com prensas quentes a jusante ou mesas tampão.
(4) Mesas de transição de elevação: Mesas de elevação hidráulicas ou pneumáticas são instaladas na parte frontal e traseira da prensa para compensar as diferenças de altura entre a superfície do transportador e a mesa de trabalho da prensa, garantindo uma transição suave das placas brutas e reduzindo o impacto e o desgaste.
Nós somos Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China fábrica e fabricante de conjuntos completos de máquinas para madeira compensada e máquinas para folheados. Com muitos anos de experiência em produção, tecnologia de produção avançada, trabalhadores experientes e engenheiros profissionais, podemos oferecer-lhe máquinas adequadas, boas e fortes para você.
As máquinas que produzimos incluem máquinas descascadoras, máquinas picadoras, máquinas de corte rotativo, máquinas de secagem, misturadoras de colagem, máquinas de assentamento, máquinas de pré-prensagem, máquinas de prensagem a quente, máquinas de resfriamento, máquinas de serragem longitudinal e transversal, lixadeiras, bem como máquinas auxiliares, como sistemas automáticos de alimentação e descarga e plataformas elevatórias.
