Definição: Equipamento de núcleo para produção de painel, formando tapetes continuamente sob calor/pressão através de cintos de aço duplo.

Princípio de trabalho:

Entrada do tapete-> Pré-aquecimento (180-190 ℃   )-> Pressionamento principal (200-220 ℃/3-5MPA)-> Cura (190-200 ℃/1-2MPA)-> Saída do painel

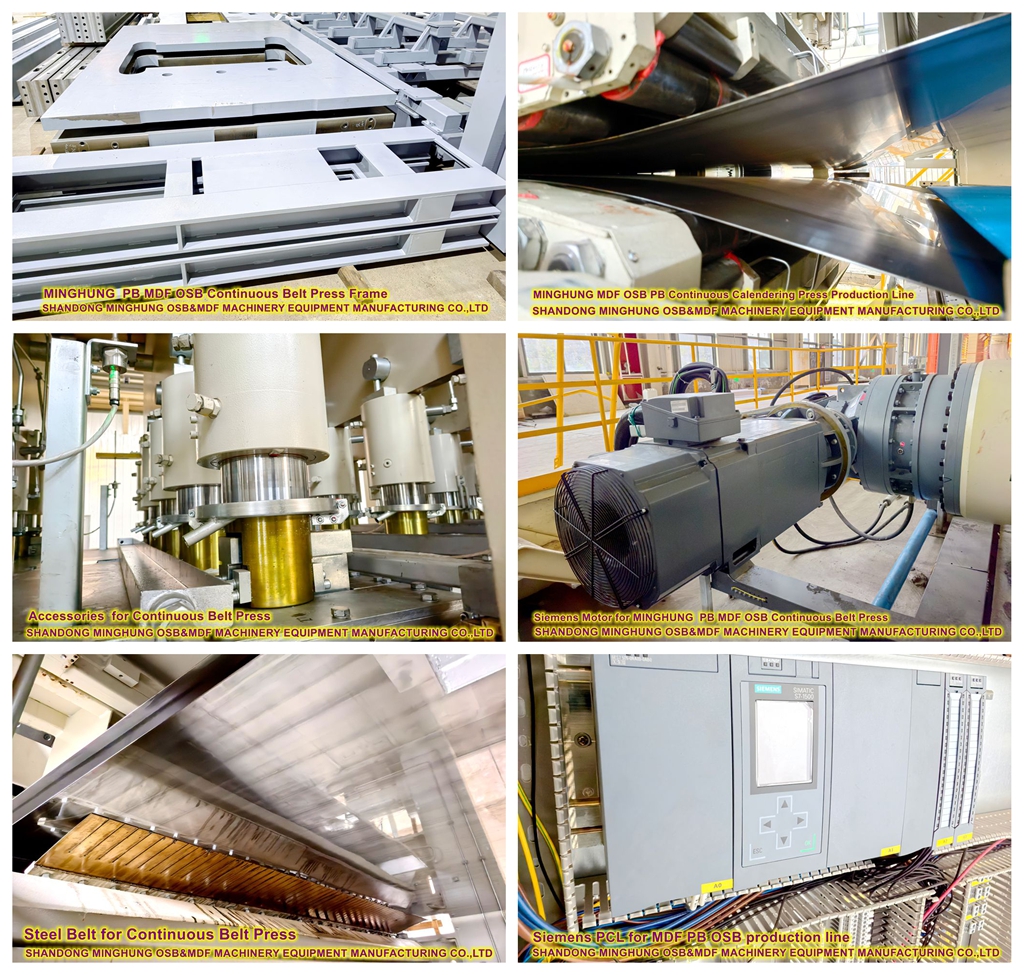

Componentes -chave:

1. Sistema de quadros:

   Quadro portal (≥400 mm de aço fundido)

   Rigidez à flexão ≥10⁴ kN · m² (garante ≤0,1 mm/m deformação)

2. Sistema hidráulico:

   Cilindros com zonas (1 grupo por largura de 50 mm, 60-120 zonas)

   Válvulas servo-proporcionais (resposta ≤10ms)

3. Sistema de aquecimento:

   Design de platle: canais perfurados (Ø12mm, pitch 25mm)

   Temperatura zone: Controle Independente de PID (± 1,5 ℃)

4. Sistema de transporte:

   Correia de aço:   inoxidável (1,2-1,8 mm de espessura)

   Controle de tensão: servo hidráulico (± 2% de flutuação)

5. Sistema de controle:

   Algoritmo de acoplamento multivariável: coordenação de pressão/temperatura/temperatura em tempo real

   Medidor de espessura a laser: varredura de 200Hz, precisão de ± 0,03mm

1. Controle de emissão direta (redução da fonte)

> Dados do caso: a linha Siempelkamp mede VOC a 18mg/m³ (vs. 120–180mg/m³ para prensas tradicionais)

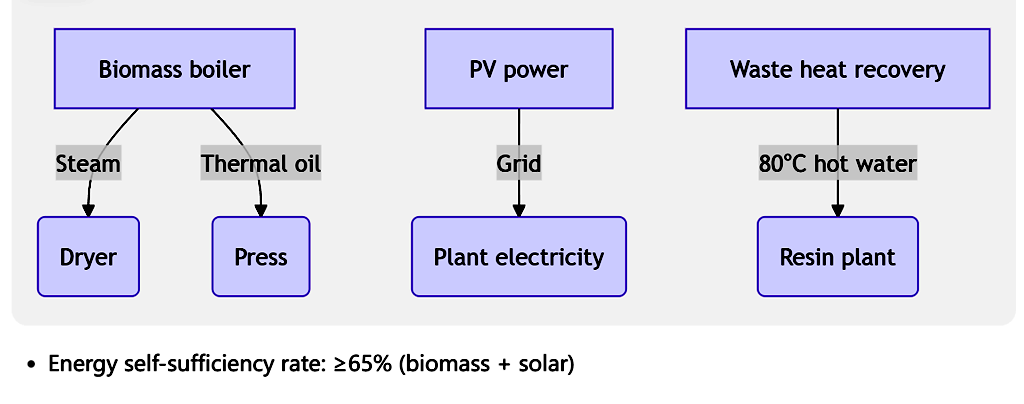

2. Otimização de eficiência energética (redução de emissão indireta)

2.1 Sistema de recuperação de energia térmica

Recuperação de calor em três estágios:

1. Pressione calor de escape → capturado por trocadores de calor de placa

2. Energia recuperada distribuída:

    65% para a secagem de matéria -prima

    25% para a preparação de resina pré -aquecimento

    10% para aquecimento da instalação

3. Eficiência:> 80% de recuperação → 35% Redução de consumo de vapor (vs. <20% nas prensas tradicionais)

2. 2 Controle de temperatura de precisão

Aquecimento zonado: 64 zonas independentes (vs. 3-5 zonas nas impressoras tradicionais)

  Flutuação da temperatura: ± 1,5 ℃ (vs. ± 8 ℃) → 30% menos emissões de pirólise de resina

Médio de calor: o óleo térmico substitui o vapor → eficiência térmica aumentou de 65% para 92%

3. Consumo adesivo e controle de poluição

> Dados de teste: Formaldeído de imprensa contínua baseada em MDI: 0,003mg/m³ (limite de NAF de carboidratos: 0,025mg/m³)

4. Reciclagem de resíduos

4.1 Sistema de resíduos de produção de circuito fechado

Fluxo de material:

Formando restos → Reciclagem pneumática → Silo de matéria -prima

Poeira de lixamento → RDF Pelletizing → Fuel de caldeira (substituição térmica de 15 a 30%)

Aparar resíduos → trituração → reutilização de matéria -prima

Taxa de recuperação de recursos: 99,2% (vs. <70% nas linhas tradicionais)

4.2 Descarga líquida zero

Condensado de escape de secador → Evaporação/cristalização da MVR → Reutilização de produção de resina

80% de economia de água versus lavadores úmidos tradicionais

5. Comparação de pegada de carbono do ciclo de vida
