SHANDONG MINGHUNG WOOD MACHINERY CO.,LTD
INSTRUÇÃO AMOEDOR DE FACAS
Contato: 0086 18769900191
Local na rede Internet: www.plywoodmachineline.com
E-mail: minghungmachinery@gmail.com
SHANDONG MINGHUNG WOOD MACHINERY CO.,LTD

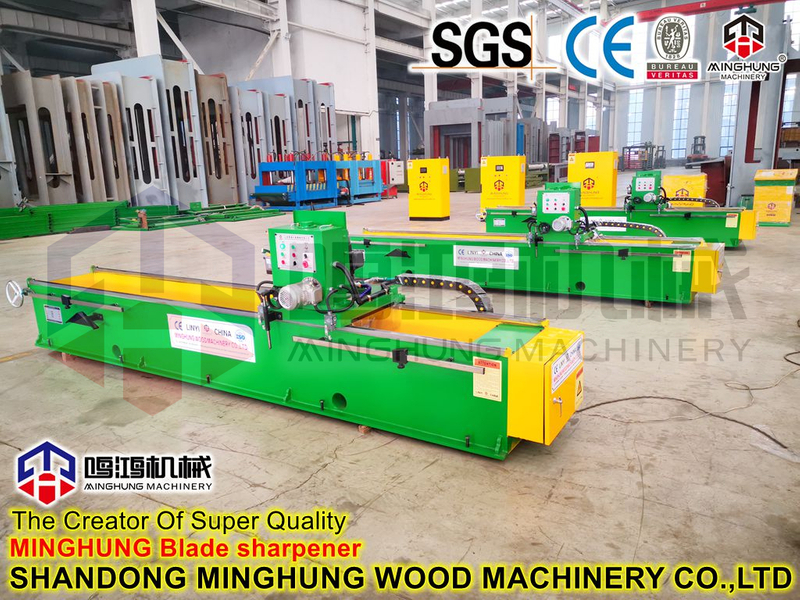

Manual de operação do afiador de facas
1. Selecione o rebolo apropriado de acordo com o material da ferramenta de desbaste, geralmente esmerilhe a fresa HS-CO NACHI.A fresa SG-FAX usa um rebolo branco com furo interno de 20mm de 80K.Para retificar aço de tungstênio, deve-se usar um rebolo diamantado;
2. Retraia a porca de ajuste fino de alimentação do rebolo (1) para dentro até que esteja alinhada com o pequeno orifício do fuso.Após o alinhamento, insira o pino de fixação (6) no orifício de modo que o eixo do rebolo não gire e a ranhura da gaxeta fique voltada para dentro., e próximo à superfície do rebolo, use a chave de alumínio de desmontagem para travar a porca;
3. Depois que o rebolo estiver preso no eixo do rebolo, puxe o pino fixo (6) e use o aparador diamantado (8) para retificar o rebolo.Ao retificar o rebolo, não alise muito de uma só vez para evitar que o diamante caia;
4. Ajuste o aperto de rotação do fuso.Quando o assento do eixo gira 90°, se a folga superior e inferior for muito grande, você pode usar duas chaves para afrouxar as porcas em direções opostas e, em seguida, ajustar o aperto adequado uma a uma.
5. Ajuste do ângulo de 0° do assento do eixo principal: Use uma chave hexagonal de 10 mm para ajustar o parafuso batente (19) sob a placa indicadora de 90° a ser móvel, solte a contraporca de 90° (18) e puxe para cima o parafuso de fixação do disco de índice de 90° (14).Use uma barra redonda de 12 mm para moer cerca de 60 mm de comprimento.Se o tamanho da extremidade dianteira for maior que o tamanho da extremidade traseira, ajuste a chave para a esquerda e ajuste-a de acordo com o tamanho.Se o tamanho da extremidade dianteira do tamanho de retificação for menor que o tamanho da extremidade traseira, ajuste a chave para a esquerda até que as dimensões dianteira e traseira sejam iguais;
6. Ajuste o assento do eixo em 90° com uma chave de 5 mm no canto interno para ajustar o parafuso batente (19), prenda a barra redonda Φ12mm na face superior da sede do eixo e alinhe a superfície do rebolo, fixe o assento do eixo na posição de 90° e agite o assento do eixo em um arco para cima e para baixo., Aplique o dan azul na face final da barra redonda.Se o lado direito da face final for retificado primeiro, significa que 90° acabou;A face final pode ser retificada para a esquerda e para a direita.Ao ajustar, a porca de fixação de 90° e o parafuso de fixação da placa de indexação de 90° (14) devem ser afrouxados.Quando o ajuste estiver concluído, a placa de indexação de 90° pode ser zerada e fixada com parafusos de fixação T6;
7. Selecione uma luva adequada de acordo com o diâmetro da haste do moinho, prenda a haste no assento do fuso e trave a porca (11) atrás do assento do fuso;
8. De acordo com o formato da ferramenta de desbaste, ajuste os ângulos no assento do fuso e trave as porcas correspondentes;
9. Quando a retificação não for iniciada, a ferramenta e o rebolo devem manter uma distância não muito próxima para evitar que o rebolo e a ferramenta colidam quando a máquina for ligada;
10. Ligue o interruptor do moedor (2), deixe o rebolo girar por mais de 1 minuto e, em seguida, comece a moer após confirmar que não há nenhum fenômeno anormal;
11. Gire a contraporca da luva (11) com a mão direita e ajuste a porca de ajuste fino de avanço (1) com a mão esquerda.Quando o rebolo estiver prestes a tocar na ferramenta,
A faca deve ser alimentada lentamente para evitar bater no rebolo;
12. A quantidade de avanço deve ser compatível com a rotação da barra de ferramenta, e a quantidade de avanço não deve ser muito grande, para não queimar a ferramenta e causar recozimento;
